《模拟电子技术基础》第三版习题解答第5章-放大电路的频率响应题解

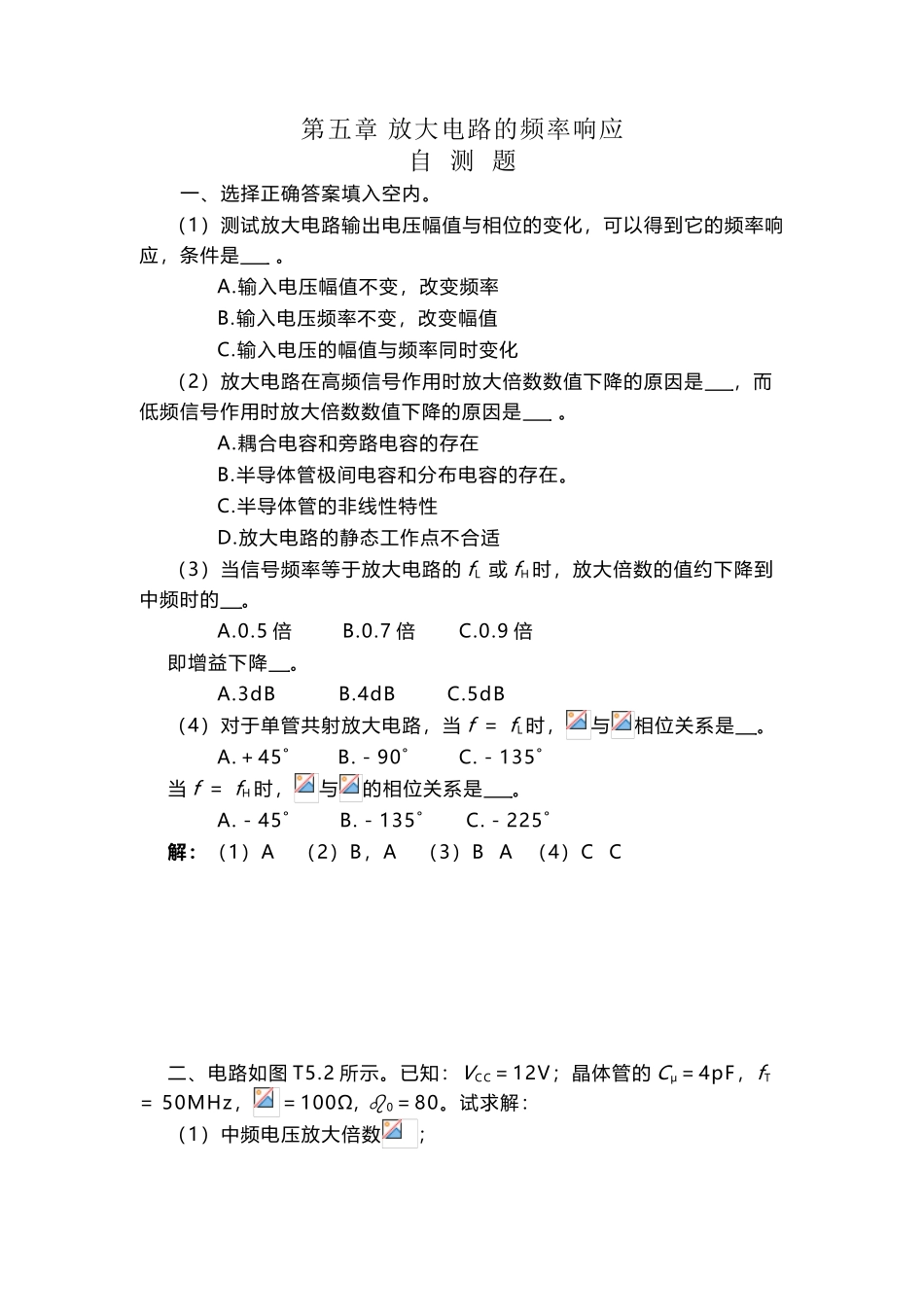

《模拟电子技术基础》第三版习题解答第5 章 放大电路Good is good, but better carries it.精益求精，善益求善。的频率响应题解(17 页)第五章 放大电路的频率响应自 测 题一、选择正确答案填入空内。 （1）测试放大电路输出电压幅值与相位的变化，可以得到它的频率响应，条件是 。 A.输入电压幅值不变，改变频率 B.输入电压频率不变，改变幅值 C.输入电压的幅值与频率同时变化 （2）放大电路在高频信号作用时放大倍数数值下降的原因是 ，而低频信号作用时放大倍数数值下降的原因是 。 A.耦合电容和旁路电容的存在 B.半导体管极间电容和分布电容的存在。 C.半导体管的非线性特性 D.放大电路的静态工作点不合适 （3）当信号频率等于放大电路的 fL 或 fH 时，放大倍数的值约下降到中频时的 。 A.0.5 倍 B.0.7 倍 C.0.9 倍 即增益下降 。 A.3dB B.4dB C.5dB （4）对于单管共射放大电路，当 f ＝ fL 时，与相位关系是 。 A.＋45˚ B.－90˚ C.－135˚ 当 f ＝ fH 时，与的相位关系是 。 A.－45˚ B.－135˚ C.－225˚ 解：（1）A （2）B，A （3）B A （4）C C 二、电路如图 T5.2 所示。已知：VCC＝12V；晶体管的 Cμ＝4pF，fT = 50MHz，＝100Ω, 0＝80。试求解： （1）中频电压放大倍数； （2）； （3）fH 和 fL； （4）画出波特图。 图 T5.2解：（1）静态及动态的分析估算： （2）估算： （3）求解上限、下限截止频率： （4）在中频段的增益为 频率特性曲线如解图 T5.2 所示。解图 T5.2三、 已知某放大电路的波特图如图 T5.3 所示，填空： （1）电路的中频电压增益 20lg||＝ dB，＝ 。 （2）电路的下限频率 fL≈ Hz，上限频率 fH≈ kHz. （3）电路的电压放大倍数的表达式＝ 。图 T5.3 解：（1）60 10 4 （2）10 10 （3） 说明：该放大电路的中频放大倍数可能为“＋”，也可能为“－”。习 题 5.1 在图 P5.1 所示电路中，已知晶体管的、Cμ、Cπ，Ri≈rbe。 填空：除要求填写表达式的之外，其余各空填入①增大、②基本不变、③减小。图 P5.1 （1）在空载情况下，下限频率的表达式 fL＝ 。当 Rs 减小时，fL将 ；当带上负载电阻后，fL 将 。 （2）在空载情况下，若 b-e 间等效电容为， 则上限频率的表达式 fH ＝ ；当 Rs 为零时，fH 将 ；当 Rb 减小时，gm 将 ，将 ，fH 将 。 解:（1） 。①；①。...
