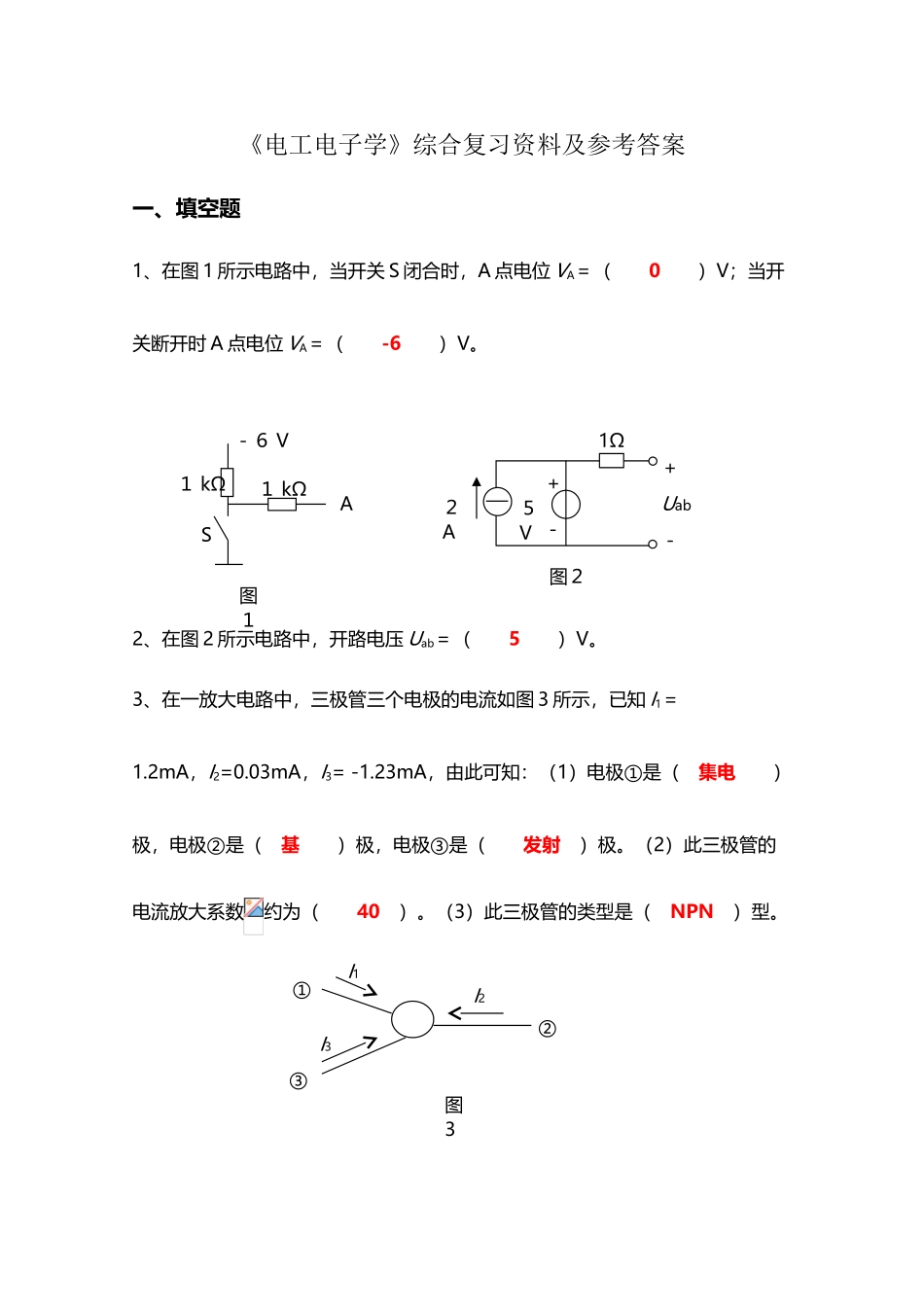

《电工电子学》综合复习资料及参考答案(14 页)Good is good, but better carries it.精益求精，善益求善。《电工电子学》综合复习资料及参考答案一、填空题1、在图 1 所示电路中，当开关 S 闭合时，A 点电位 VA＝（ 0 ）V；当开关断开时 A 点电位 VA＝（ -6 ）V。2、在图 2 所示电路中，开路电压 Uab＝（ 5 ）V。3、在一放大电路中，三极管三个电极的电流如图 3 所示，已知 I1＝1.2mA，I2=0.03mA，I3= -1.23mA，由此可知：（1）电极①是（ 集电 ）极，电极②是（ 基 ）极，电极③是（ 发射 ）极。（2）此三极管的电流放大系数约为（ 40 ）。（3）此三极管的类型是（ NPN ）型。－６ VA１ kΩS１ kΩ图１２A５V －＋＋－1Ω图２Uab①③I1②I3I2图34、“要求稳定输出电流，并能减小输入电阻。”应引入（ 电流并联 ）负反馈5、PN 结在外加正向电压作用下，内电场（ 削弱 ）；扩散电流（ 大于 ）漂移电流。6、Uab＝（ -3 ）V。7、在 RLC 串联电路中，阻抗 Z＝（ R+jXL－jXC ）。8、电路如下图所示，已知 R=5，开关闭合瞬间，图示电路中的电流 i 为（ 1A ）。9.当开关 S 在 t＝0 时由“2” 拨向“1”时，电路的时间常数 τ 为（ （R1+R2）C ）。10、二极管具有单向导电特性，其正向电阻远远（ 小于 ）反向电阻。当二极管加上正向电压且正向电压大于（ 死区 ）电压时，正向电流随正向电压的增加很快上升。二、单项选择题1、把图 1 所示的电路改为图 2 的电路，其负载电流 I1 和 I2 将( )。A(a) 增大 (b) 不变(c) 减小2、在图示电路中，各电阻值和 US 值均已知。欲用支路电流法求解流过电阻 RG 的电流 IG，需列出独立的电流方程数和电压方程数分别为( )。B(a) 4 和 3(b) 3 和 3 (c) 3 和 43、已知某正弦电流的频率 f = 50 Hz，初相角=30，在 t = 0 时其值为 i (0) =10 A，则该正弦电流表达式可写作( )。C(a) i = 10 sin( 50t+30 ) A(b) i= 14.14 sin( 50t+30 ) A(c) i= 20 sin( 100t+30 ) A4、 R，L 串联的正弦沟通电路中，下列各式中错误的是 ( )。A(a)(b)(c)5、在三相沟通电路中，负载对称的条件是 ( )。C(a) (b) (c)6、电路如图所示，D 为硅二极管，根据所给出的电路参数推断该管为 ()。B(a) 正偏 (b) 反偏 (c) 无法确定7、图中已标出各硅晶体管电极的电位，推断处于截止状...
