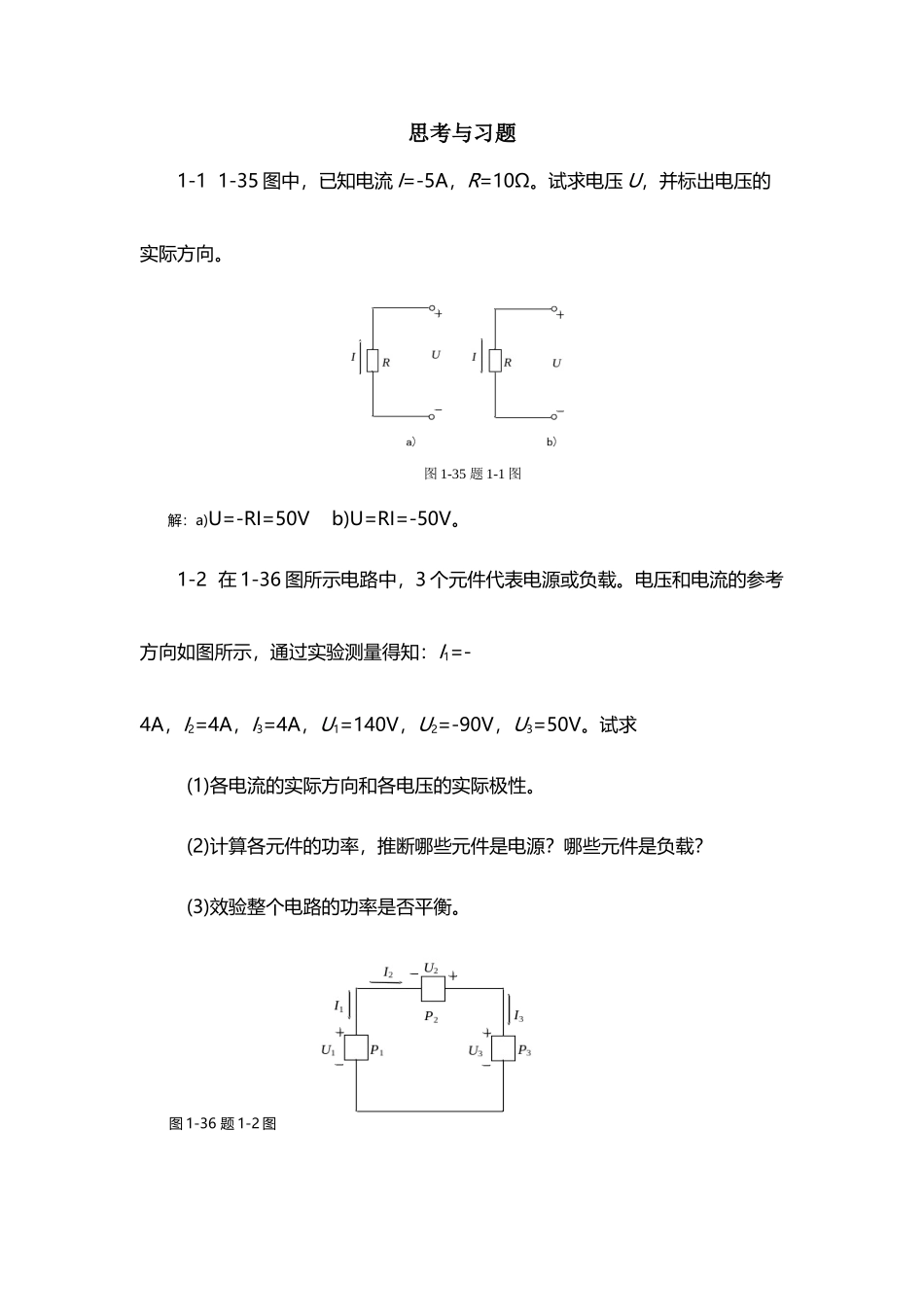

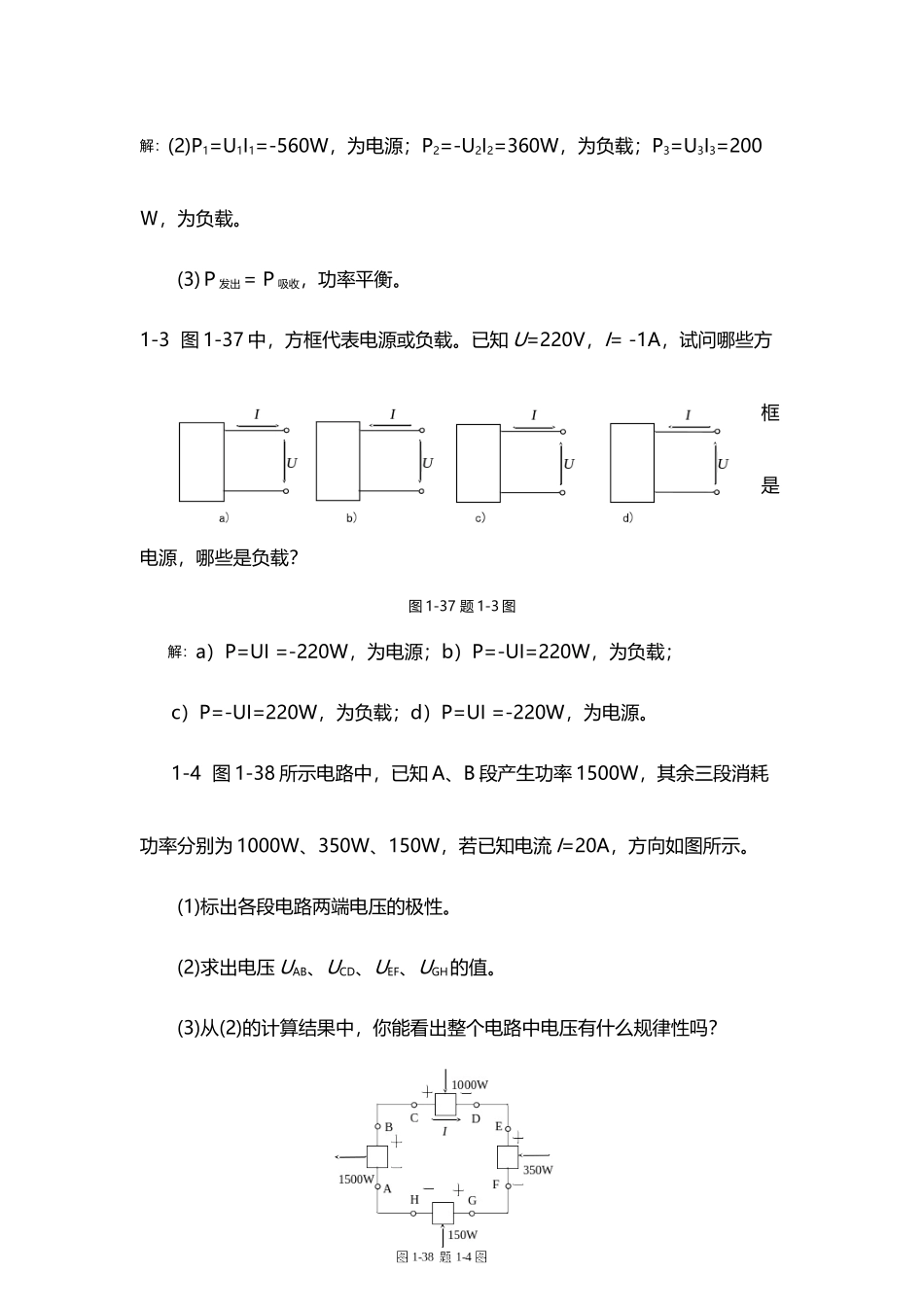

《电工电子技术》课本习题答案(40 页)Good is good, but better carries it.精益求精，善益求善。思考与习题1-1 1-35 图中，已知电流 I=-5A，R=10Ω。试求电压 U，并标出电压的实际方向。 图 1-35 题 1-1 图解：a)U=-RI=50V b)U=RI=-50V。1-2 在 1-36 图所示电路中，3 个元件代表电源或负载。电压和电流的参考方向如图所示，通过实验测量得知：I1=-4A，I2=4A，I3=4A，U1=140V，U2=-90V，U3=50V。试求(1)各电流的实际方向和各电压的实际极性。(2)计算各元件的功率，推断哪些元件是电源？哪些元件是负载？(3)效验整个电路的功率是否平衡。图 1-36 题 1-2 图解：(2)P1=U1I1=-560W，为电源；P2=-U2I2=360W，为负载；P3=U3I3=200Ｗ，为负载。(3)Ｐ发出＝Ｐ吸收，功率平衡。1-3 图 1-37 中，方框代表电源或负载。已知 U=220V，I= -1A，试问哪些方框是电源，哪些是负载？图 1-37 题 1-3 图解：a）P=UI =-220W，为电源；b）P=-UI=220W，为负载；c）P=-UI=220W，为负载；d）P=UI =-220W，为电源。1-4 图 1-38 所示电路中，已知 A、B 段产生功率 1500W，其余三段消耗功率分别为 1000W、350W、150W，若已知电流 I=20A，方向如图所示。(1)标出各段电路两端电压的极性。(2)求出电压 UAB、UCD、UEF、UGH的值。(3)从(2)的计算结果中，你能看出整个电路中电压有什么规律性吗？解：(2) UAB=-75V,UCD=50V,UEF=17.5V,UGH=7.5V(3) UAB+UCD+UEF+UGH=0.1-5 有一 220V、60W 的电灯，接在 220V 的电源上，试求通过电灯的电流和电灯在 220V 电压下工作时的电阻。假如每晚用 3h，问一个月消耗电能多少？解：I=P/U=0.27A，R= U 2/ P= 807Ω，W= P t=60×10-3 kW×30×3h =5.4 度.1-6 把额定电压 110V、额定功率分别为 100W 和 60W 的两只灯泡，串联在端电压为 220V 的电源上使用，这种接法会有什么后果？它们实际消耗的功率各是多少？假如是两个 110V、60W 的灯泡，是否可以这样使用？为什么？解：把额定电压 110V、额定功率分别为 100W 和 60W 的两只灯泡，串联在端电压为 220V 的电源上使用，将会使 60W 的灯泡烧毁。60W 的灯泡实际消耗的功率是 93.8W，100W 的灯泡实际消耗的功率是 56W。假如是两个110V、60W 的灯泡，都在额定值下工作，可以这样使用。1-7 有一直流电源，其额定功率为 150W，额定电压 50V，内阻 1Ω，负载电阻可以调节。试求：(1)额定状态下的电流及额定负载...
