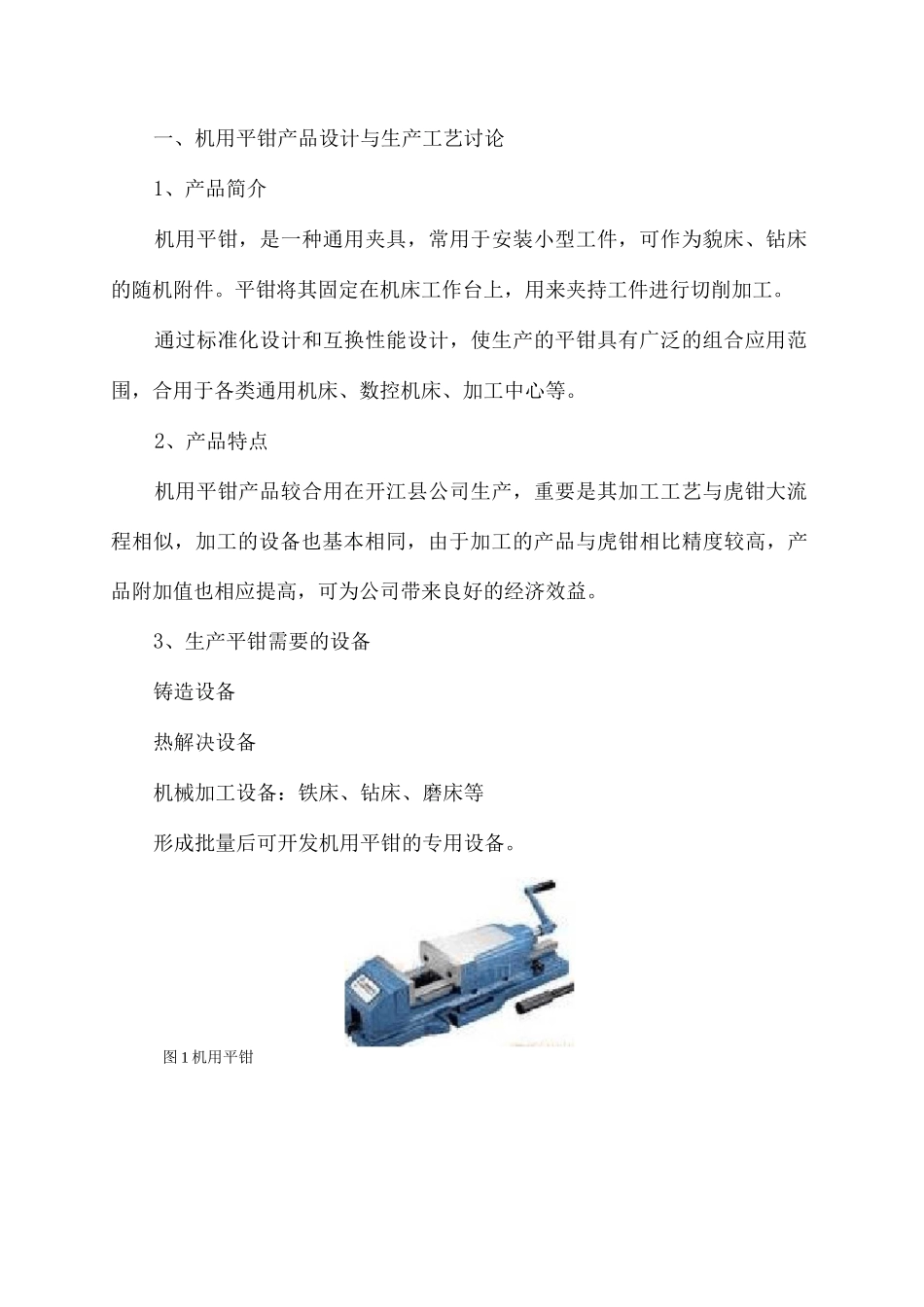

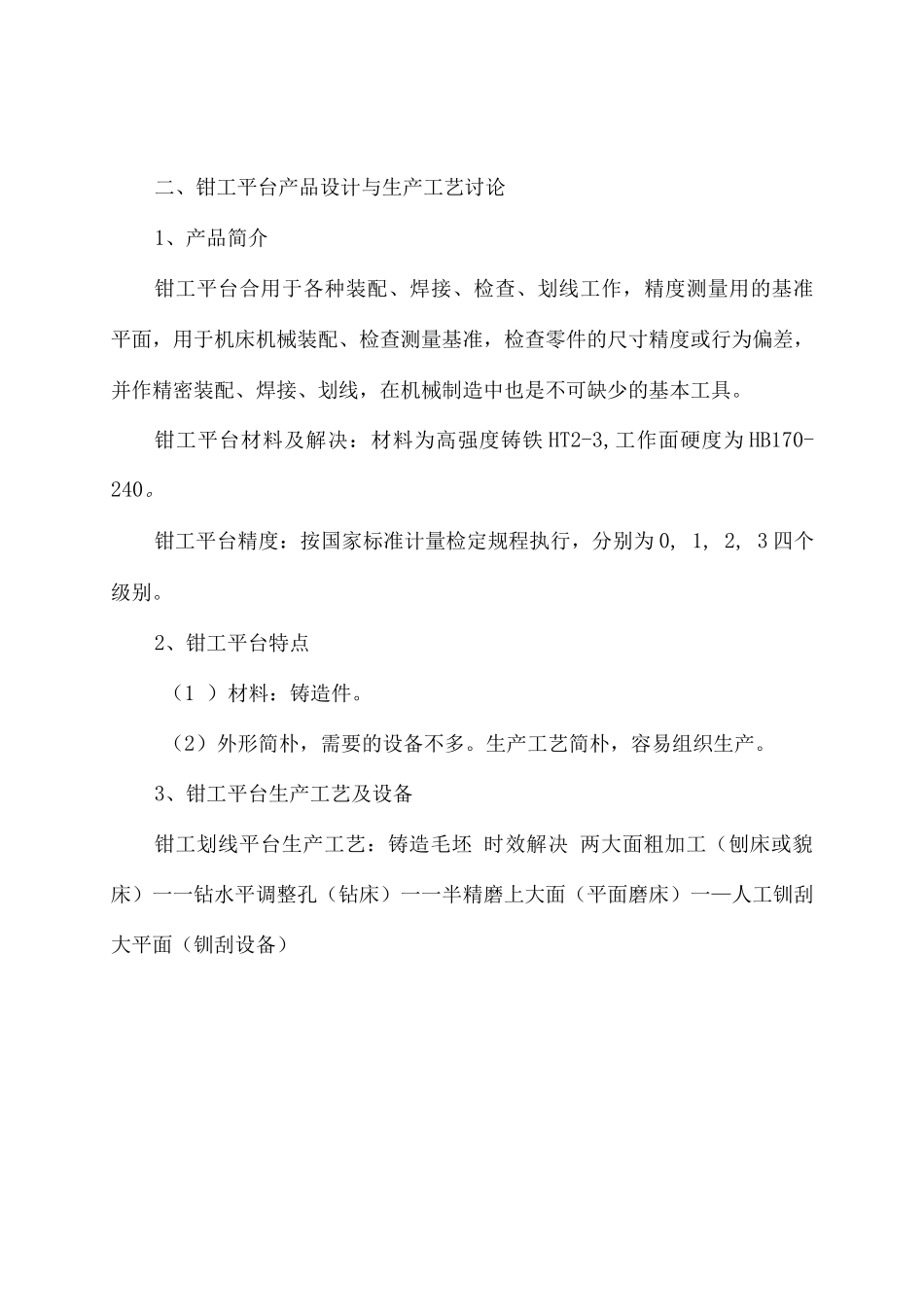

一、机用平钳产品设计与生产工艺讨论1、产品简介机用平钳，是一种通用夹具，常用于安装小型工件，可作为貌床、钻床的随机附件。平钳将其固定在机床工作台上，用来夹持工件进行切削加工。通过标准化设计和互换性能设计，使生产的平钳具有广泛的组合应用范围，合用于各类通用机床、数控机床、加工中心等。2、产品特点机用平钳产品较合用在开江县公司生产，重要是其加工工艺与虎钳大流程相似，加工的设备也基本相同，由于加工的产品与虎钳相比精度较高，产品附加值也相应提高，可为公司带来良好的经济效益。3、生产平钳需要的设备铸造设备热解决设备机械加工设备：铁床、钻床、磨床等形成批量后可开发机用平钳的专用设备。图 1 机用平钳二、钳工平台产品设计与生产工艺讨论1、产品简介钳工平台合用于各种装配、焊接、检查、划线工作，精度测量用的基准平面，用于机床机械装配、检查测量基准，检查零件的尺寸精度或行为偏差，并作精密装配、焊接、划线，在机械制造中也是不可缺少的基本工具。钳工平台材料及解决：材料为高强度铸铁 HT2-3,工作面硬度为 HB170-240。钳工平台精度：按国家标准计量检定规程执行，分别为 0, 1, 2, 3 四个级别。2、钳工平台特点（1 ）材料：铸造件。（2）外形简朴，需要的设备不多。生产工艺简朴，容易组织生产。3、钳工平台生产工艺及设备钳工划线平台生产工艺：铸造毛坯 时效解决 两大面粗加工（刨床或貌床）一一钻水平调整孔（钻床）一一半精磨上大面（平面磨床）一—人工钏刮大平面（钏刮设备）图 2 钳工平台三、冲模标准模架产品设计与生产工艺讨论1、产品简介冲模标准模架由上、下模座及导向装置（导柱和导套）组成。根据上、下模座的材料将模座分为铸铁模架和钢板模架两大类，根据开江的现有生产条件，建议制造铸铁模架。2、冲模标准模架生产特点冲模标准模架由上、下模板（铸造件）和两组导柱和导套组成，结构简朴。上、下模板是铸造件。导柱、导套为 20 号钢件。3、冲模标准模架生产工艺及设备（1）上下板生产工艺：铸造毛坯 时效解决上下两大面粗加工（刨床或铣床）同时钻上下板安装导柱、导套孔（钻床） 镗安装导柱、导套孔（镗床）去毛刺（2）导柱生产工艺：20 号钢 下料（锯床）一一半精车外圆、车双顶尖（车床）一一渗碳淬火 HRC58 —60 （或 QPQ 解决）一一磨外圆（3）导套生产工艺：20 号钢下料（锯床）一一半精车内、外圆（车床）一一渗碳淬火 HRC58 —60 （或 QPQ 解决）...
