三种流水施工及横道图的知识点解析

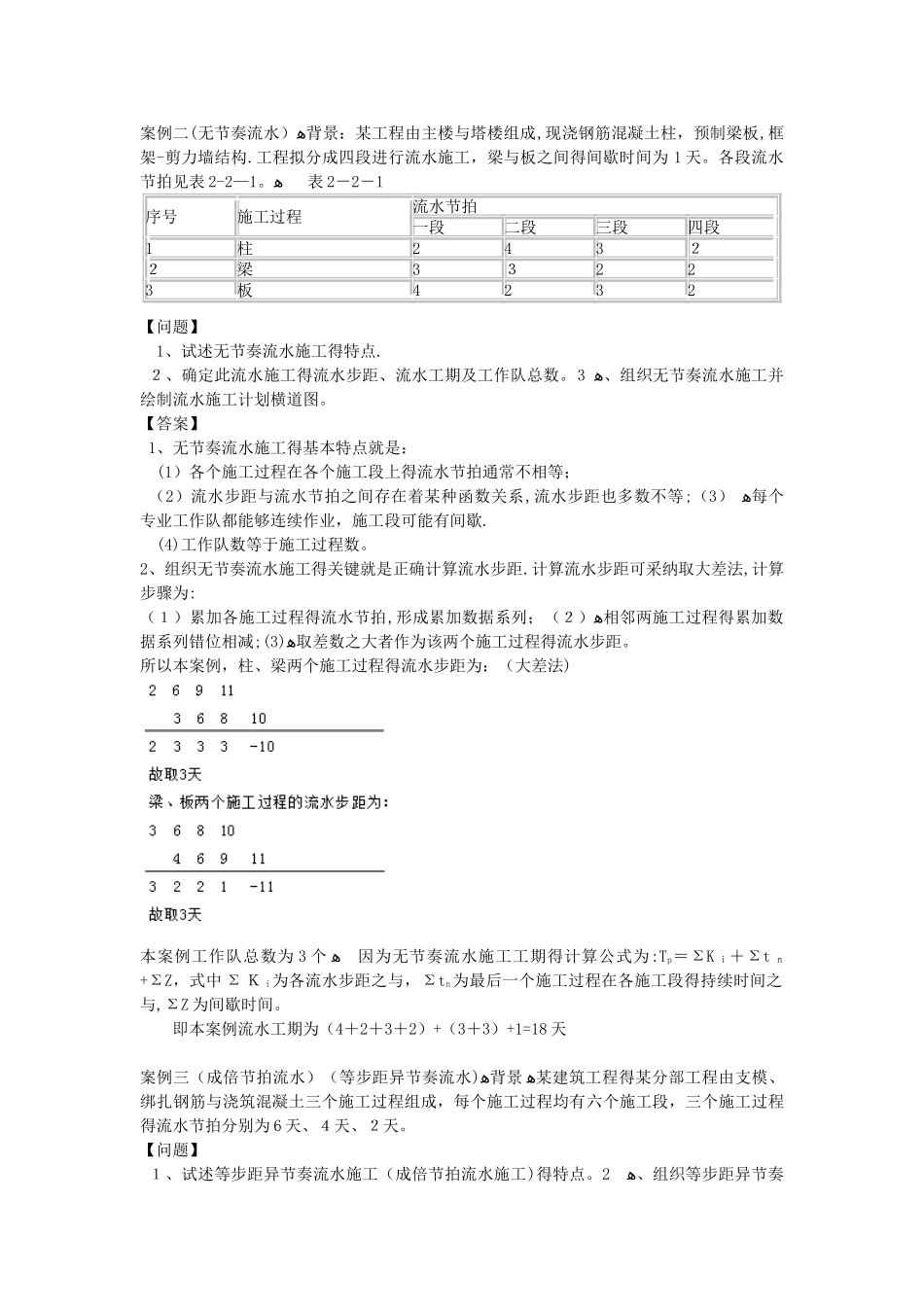

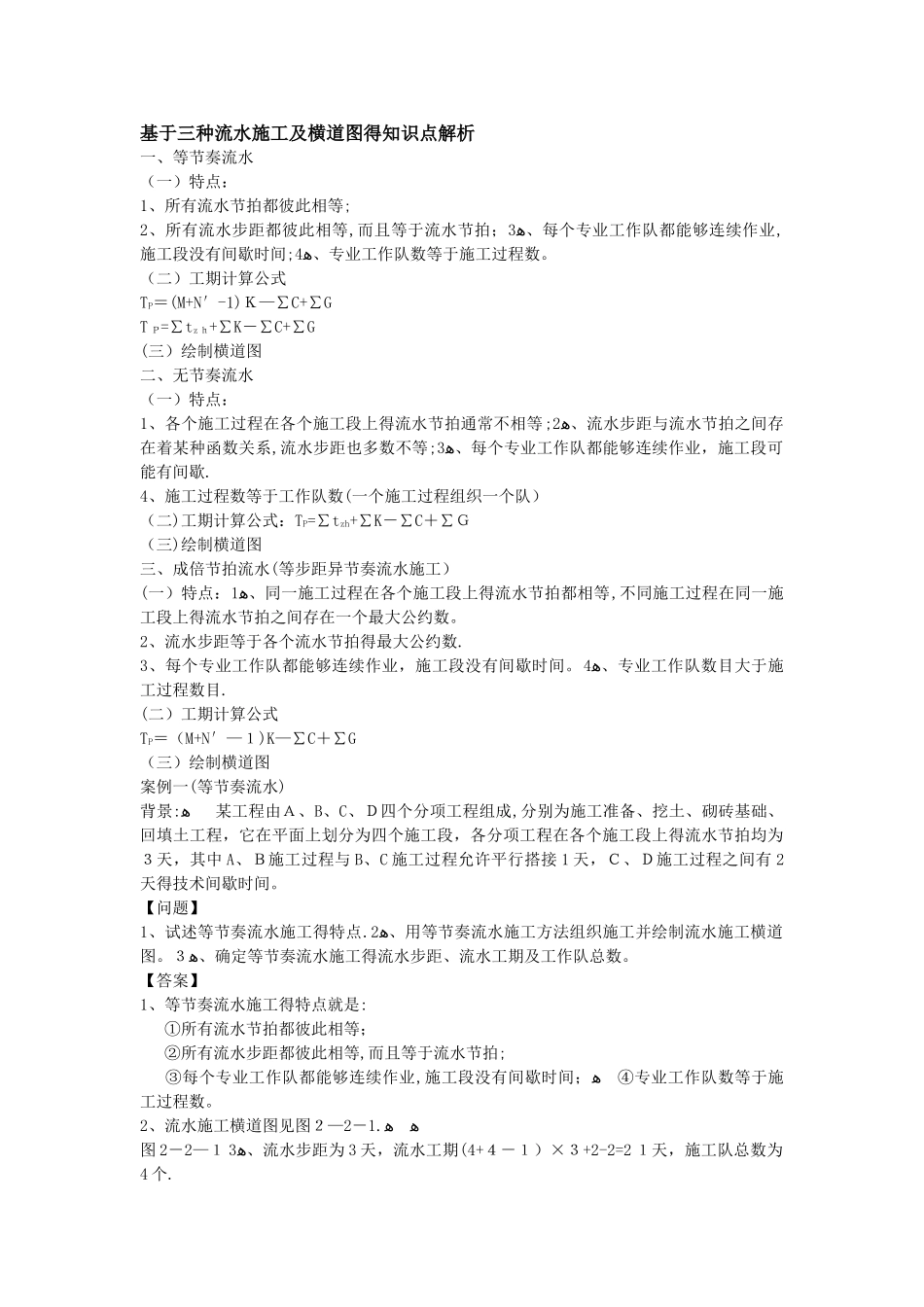

基于三种流水施工及横道图得知识点解析一、等节奏流水（一）特点：1、所有流水节拍都彼此相等;2、所有流水步距都彼此相等,而且等于流水节拍；ﻫ3、每个专业工作队都能够连续作业,施工段没有间歇时间;ﻫ4、专业工作队数等于施工过程数。（二）工期计算公式TP＝(M+N′-1)Ｋ—∑C+∑GT Ｐ=∑tz ｈ+∑K－∑C+∑G(三）绘制横道图二、无节奏流水（一）特点：1、各个施工过程在各个施工段上得流水节拍通常不相等;ﻫ2、流水步距与流水节拍之间存在着某种函数关系,流水步距也多数不等;ﻫ3、每个专业工作队都能够连续作业，施工段可能有间歇.4、施工过程数等于工作队数(一个施工过程组织一个队）（二)工期计算公式：TP=∑tzh+∑K－∑C＋∑Ｇ（三)绘制横道图三、成倍节拍流水(等步距异节奏流水施工）(一）特点：ﻫ1、同一施工过程在各个施工段上得流水节拍都相等,不同施工过程在同一施工段上得流水节拍之间存在一个最大公约数。2、流水步距等于各个流水节拍得最大公约数.3、每个专业工作队都能够连续作业，施工段没有间歇时间。ﻫ4、专业工作队数目大于施工过程数目.(二）工期计算公式TP＝（M+N′—１)K—∑C＋∑G（三）绘制横道图案例一(等节奏流水)背景:ﻫ 某工程由Ａ、B、C、Ｄ四个分项工程组成,分别为施工准备、挖土、砌砖基础、回填土工程，它在平面上划分为四个施工段，各分项工程在各个施工段上得流水节拍均为３天，其中 A、Ｂ施工过程与 B、C 施工过程允许平行搭接 1 天，Ｃ、Ｄ施工过程之间有 2天得技术间歇时间。【问题】1、试述等节奏流水施工得特点.ﻫ2、用等节奏流水施工方法组织施工并绘制流水施工横道图。ﻫ３、确定等节奏流水施工得流水步距、流水工期及工作队总数。【答案】1、等节奏流水施工得特点就是: ①所有流水节拍都彼此相等； ②所有流水步距都彼此相等,而且等于流水节拍; ③每个专业工作队都能够连续作业,施工段没有间歇时间；ﻫ ④专业工作队数等于施工过程数。2、流水施工横道图见图２—2－1. ﻫﻫ 图 2－2—１ﻫ3、流水步距为 3 天，流水工期(4+４－１）×３+2-2=2 １天，施工队总数为4 个.案例二(无节奏流水）ﻫ背景：某工程由主楼与塔楼组成,现浇钢筋混凝土柱，预制梁板,框架-剪力墙结构.工程拟分成四段进行流水施工，梁与板之间得间歇时间为 1 天。各段流水节拍见表 2-2—1。ﻫ 表 2－2－1【问题】 1、试述无节奏流水施工得特点. ２、确定此流水施工得流水步距、流水工期及工作队总数。 ﻫ3、组织...
