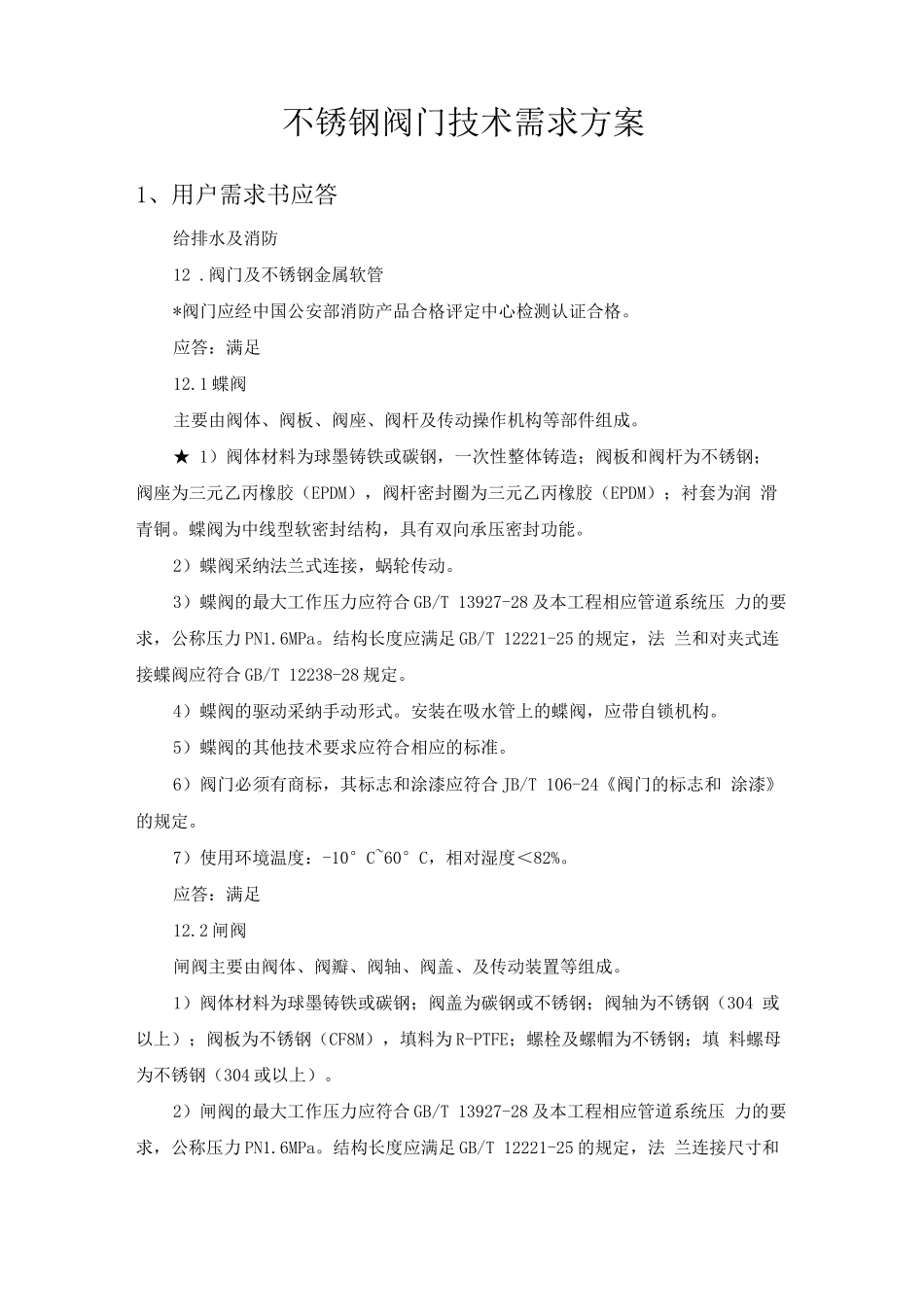

不锈钢阀门技术需求方案

不锈钢阀门技术需求方案1、用户需求书应答给排水及消防12 .阀门及不锈钢金属软管*阀门应经中国公安部消防产品合格评定中心检测认证合格。应答：满足12.1 蝶阀主要由阀体、阀板、阀座、阀杆及传动操作机构等部件组成。★ 1）阀体材料为球墨铸铁或碳钢，一次性整体铸造；阀板和阀杆为不锈钢； 阀座为三元乙丙橡胶（EPDM），阀杆密封圈为三元乙丙橡胶（EPDM）；衬套为润 滑青铜。蝶阀为中线型软密封结构，具有双向承压密封功能。2）蝶阀采纳法兰式连接，蜗轮传动。3）蝶阀的最大工作压力应符合 GB/T 13927-28 及本工程相应管道系统压 力的要求，公称压力 PN1.6MPa。结构长度应满足 GB/T 12221-25 的规定，法 兰和对夹式连接蝶阀应符合 GB/T 12238-28 规定。4）蝶阀的驱动采纳手动形式。安装在吸水管上的蝶阀，应带自锁机构。5）蝶阀的其他技术要求应符合相应的标准。6）阀门必须有商标，其标志和涂漆应符合 JB/T 106-24《阀门的标志和 涂漆》的规定。7）使用环境温度：-10°C~60°C，相对湿度＜82%。应答：满足12.2 闸阀闸阀主要由阀体、阀瓣、阀轴、阀盖、及传动装置等组成。1）阀体材料为球墨铸铁或碳钢；阀盖为碳钢或不锈钢；阀轴为不锈钢（304 或以上）；阀板为不锈钢（CF8M），填料为 R-PTFE；螺栓及螺帽为不锈钢；填 料螺母为不锈钢（304 或以上）。2）闸阀的最大工作压力应符合 GB/T 13927-28 及本工程相应管道系统压 力的要求，公称压力 PN1.6MPa。结构长度应满足 GB/T 12221-25 的规定，法 兰连接尺寸和密封面的形状、尺寸应符合 GB/T 17241.6-28 的要求，闸阀应符 合 GB/T 12232-25 规定。3) 闸阀的驱动采纳手动形式。4) 闸阀的其他技术要求应符合相应的标准。5) 阀门必须有商标，其标志和涂漆应符合 JB/T 106-24《阀门的标志和 涂漆》的规定。6) 使用环境温度：-10°C~60°C，相对湿度＜82%。应答：满足12.3 止回阀1) 缓闭止回阀(用于清水系统中)缓闭止回阀主要由阀体、阀瓣、阀轴、阀盖、弹簧、阀座等组成。(1)阀体材料为球墨铸铁或碳钢；阀瓣材料为碳钢或 304 不锈钢；阀盖、 材料为不锈钢；弹簧材料为 304 不锈钢；阀座材料为丁腈橡胶。(2)止回阀的最大工作压力应符合 GB/T 13927-28 及本工程相应管道系 统压力的要求，公称压力 PN1.6MPa。结构长度应满足 GB/T 12221-25 的规定， 法兰连接尺寸和密封面的形状、尺寸应符合 GB/T 17241.6-28 的要求，止回阀 应符合...
