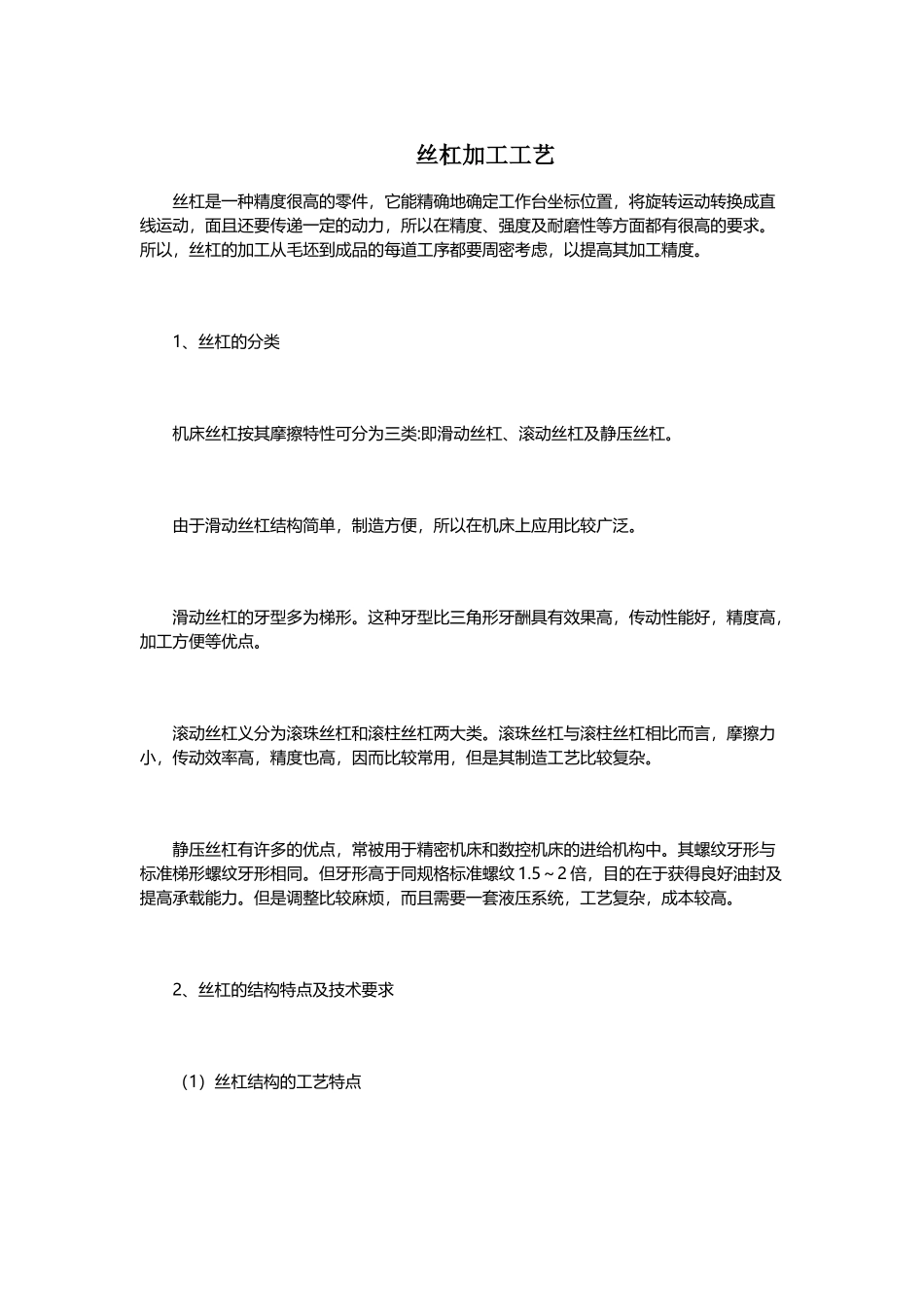

丝杠加工工艺丝杠是一种精度很高的零件，它能精确地确定工作台坐标位置，将旋转运动转换成直线运动，面且还要传递一定的动力，所以在精度、强度及耐磨性等方面都有很高的要求
所以，丝杠的加工从毛坯到成品的每道工序都要周密考虑，以提高其加工精度
1、丝杠的分类 机床丝杠按其摩擦特性可分为三类:即滑动丝杠、滚动丝杠及静压丝杠
由于滑动丝杠结构简单，制造方便，所以在机床上应用比较广泛
滑动丝杠的牙型多为梯形
这种牙型比三角形牙酬具有效果高，传动性能好，精度高，加工方便等优点
滚动丝杠义分为滚珠丝杠和滚柱丝杠两大类
滚珠丝杠与滚柱丝杠相比而言，摩擦力小，传动效率高，精度也高，因而比较常用，但是其制造工艺比较复杂
静压丝杠有许多的优点，常被用于精密机床和数控机床的进给机构中
其螺纹牙形与标准梯形螺纹牙形相同
但牙形高于同规格标准螺纹 1
5～2 倍，目的在于获得良好油封及提高承载能力
但是调整比较麻烦，而且需要一套液压系统，工艺复杂，成本较高

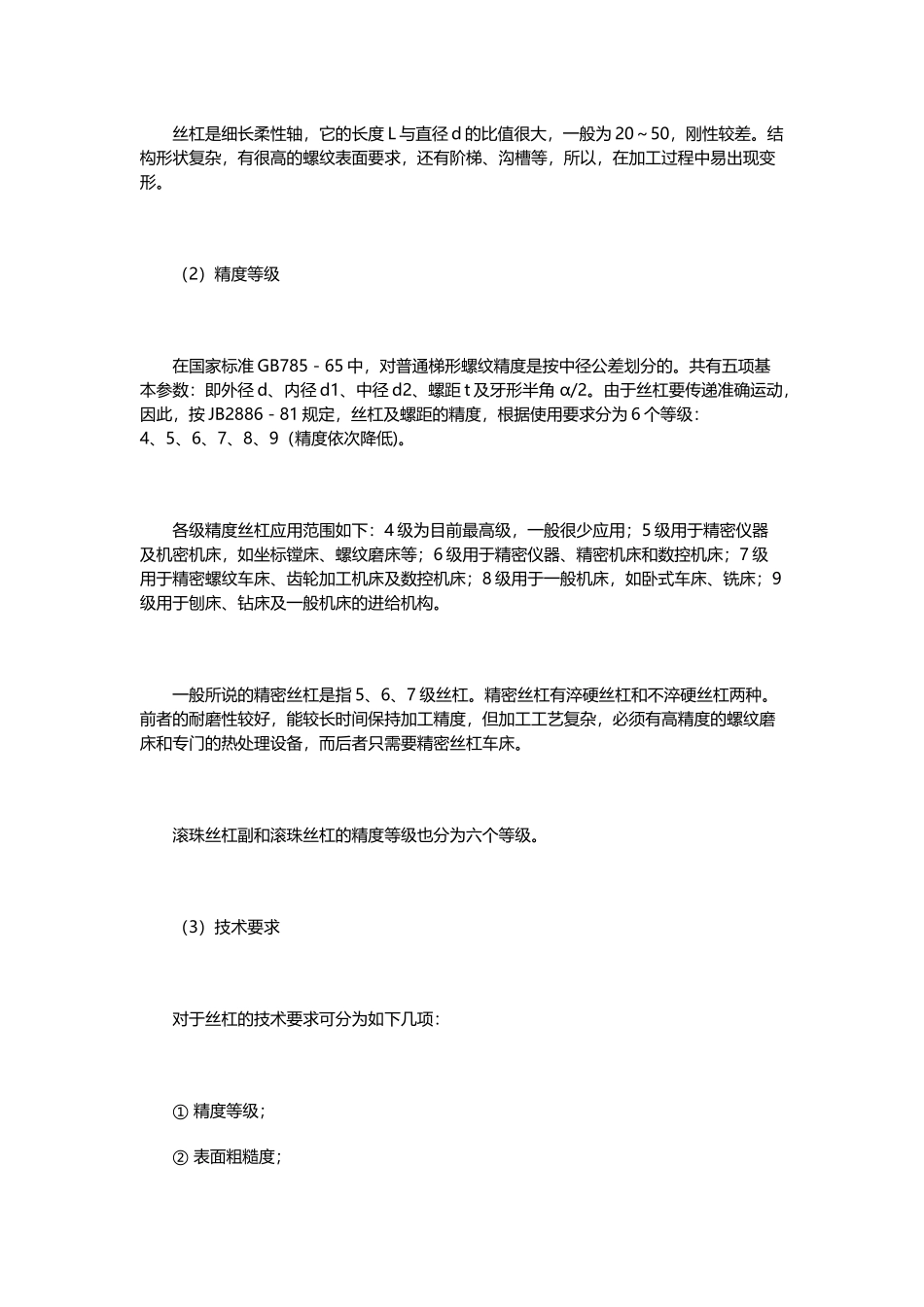

2、丝杠的结构特点及技术要求 （1）丝杠结构的工艺特点 丝杠是细长柔性轴，它的长度 L 与直径 d 的比值很大，一般为 20～50，刚性较差
结构形状复杂，有很高的螺纹表面要求，还有阶梯、沟槽等，所以，在加工过程中易出现变形
（2）精度等级 在国家标准 GB785－65 中，对普通梯形螺纹精度是按中径公差划分的
共有五项基本参数：即外径 d、内径 d1、中径 d2、螺距 t 及牙形半角 α/2
由于丝杠要传递准确运动，因此，按 JB2886－81 规定，丝杠及螺距的精度，根据使用要求分为 6 个等级：4、5、6、7、8、9（精度依次降低)
各级精度丝杠应用范围如下：4 级为目前最高级，一般很少应用；5 级用于精密仪器及机密机床
