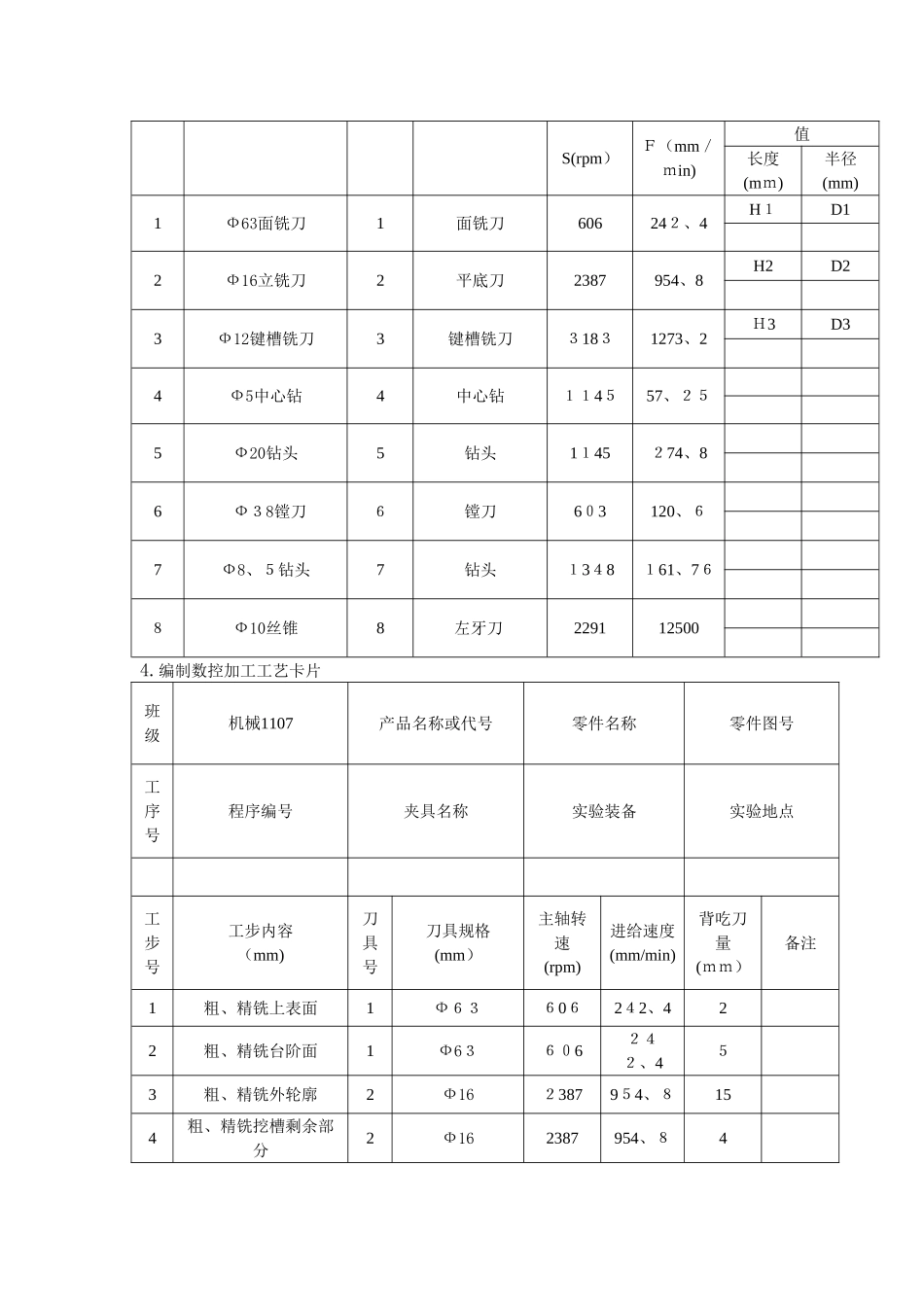

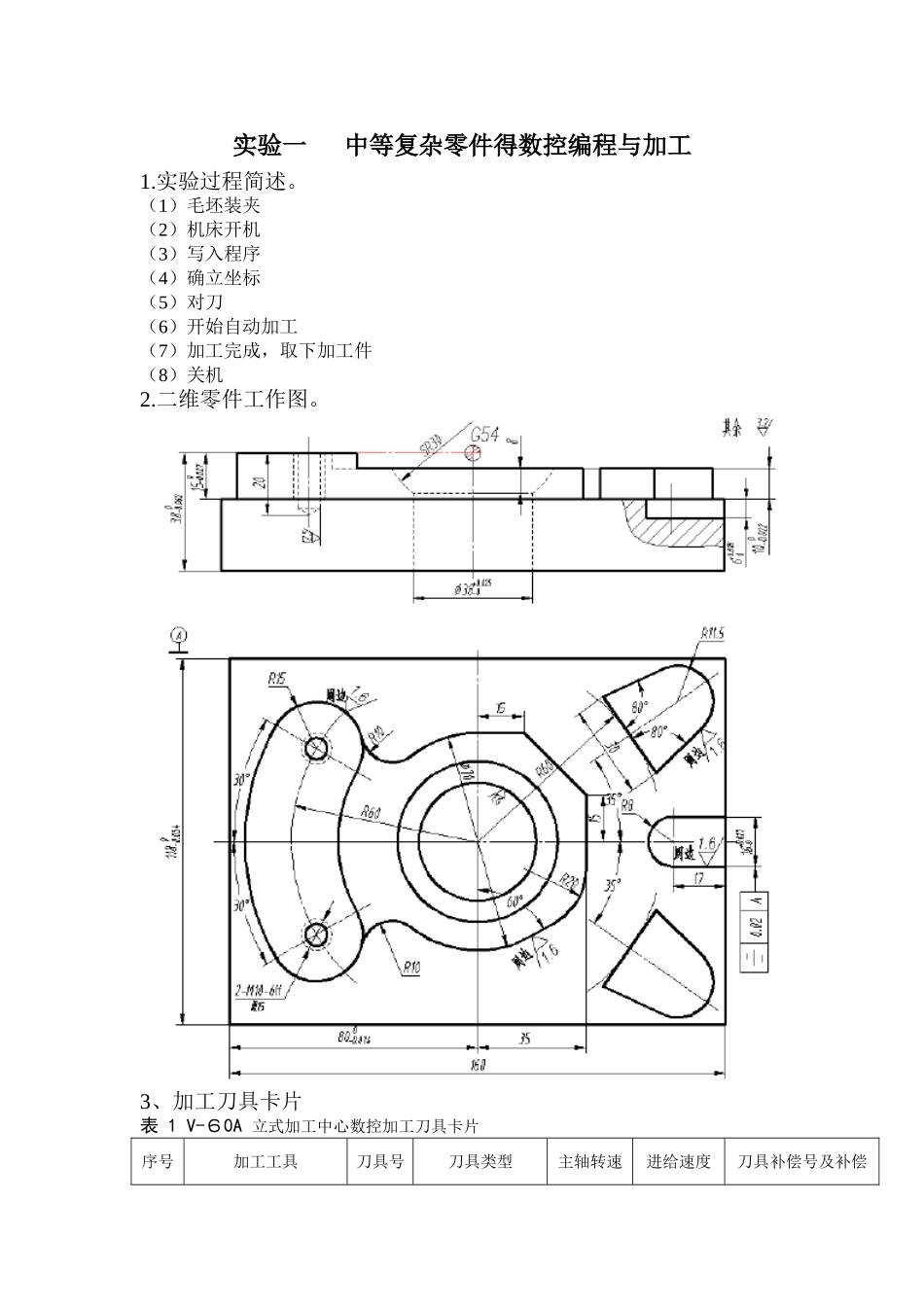

实验一 中等复杂零件得数控编程与加工1.实验过程简述。（1）毛坯装夹（2）机床开机（3）写入程序（4）确立坐标（5）对刀（6）开始自动加工（7）加工完成，取下加工件（8）关机2.二维零件工作图。3、加工刀具卡片表 1 V-６0A 立式加工中心数控加工刀具卡片序号加工工具刀具号刀具类型主轴转速进给速度刀具补偿号及补偿S(rpm）Ｆ（mm／ｍin)值长度(mｍ)半径(mm)1Ф63面铣刀1面铣刀60624２、4H１D12Ф16立铣刀2平底刀2387954、8H2D23Ф12键槽铣刀3键槽铣刀３18３1273、2Ｈ3D34Ф5中心钻4中心钻１１4５57、２５5Ф20钻头5钻头1１45２74、86 Ф３8镗刀６镗刀6０3120、６7Ф8、５钻头7钻头１3４8１61、7６８Ф10丝锥8左牙刀2291125004.编制数控加工工艺卡片班级机械1107产品名称或代号零件名称零件图号工序号程序编号夹具名称实验装备实验地点工步号工步内容（mm)刀具号刀具规格(mm）主轴转速(rpm)进给速度(mm/min)背吃刀量(ｍｍ）备注1粗、精铣上表面1Ф６３６0６2４2、422粗、精铣台阶面1Ф6３６０6２４２、4５3粗、精铣外轮廓2Ф16２3879５4、８154粗、精铣挖槽剩余部分2Ф162387954、８45粗、精铣键槽3Ф12３1831273、２6钻Ф20孔5Ф2０１１45２47、87扩孔到Ф３72Ф1６１７905378镗孔到Ф3８6Ф3８603120、69钻中心孔4Ф5１14５57、2５10啄Ф8、5孔7Ф８、51348161、7611攻M1０螺纹8Ф10２291１２5０05.加工仿真过程（毛坯:16 ５ mm×12 ３ m ｍ×40 ｍｍ)（1）粗、精铣上表面（2）粗、精铣台阶面（3）粗、精铣外轮廓（4）粗、精铣挖槽剩余部分（5）粗、精铣键槽（6）钻 Ф ２ 0 孔（7）扩孔到 Ф ３７（8）镗孔到 Ф38（9）钻中心孔（10）啄 Ф8、5 孔（11）攻 M10 螺纹6.加工程序%Ｏ0000(ＳＨIYＡＮ１)（DＡＴＥ=ＤＤ-MM-YY － 2４-1２-14 TＩMＥ=HH:ＭM - 13:34)(MＣＸ FILE - C:\UＳERS\ACER\DEＳKTOＰ\材料\ＣAＭ实验＼SＨIYAN\ＳＨＩYAN１、MCX-5)(NC ＦILE - Ｃ:\USERS\AＣEＲ\ＤESＫTＯＰ＼材料＼CＡM实验\SHＩYAN\SＨＩYＡN1、NＣ)(MATERＩAL - ALUMIＮUM MM - ２024)( T１ | | H1 )( T2 | ｜ H2 | D２ ｜ WEAR P ｜ TＯOL DＩＡ、 - 1６、 )( Ｔ9 | | H９ ）（ T5 | 20、2５ DRILL | H5 )( T6 ｜ | H6 )( T４ | 5、０ CＥNTER DRＩLL | H4 )( T7 ｜ 8、5 DRＩLL | H７ ）( Ｔ８ ｜ ｜ Ｈ8 )N100 Ｇ２１N1０2 G0 G1７ G40 G49 G80...
