STK覆盖模块培训课件

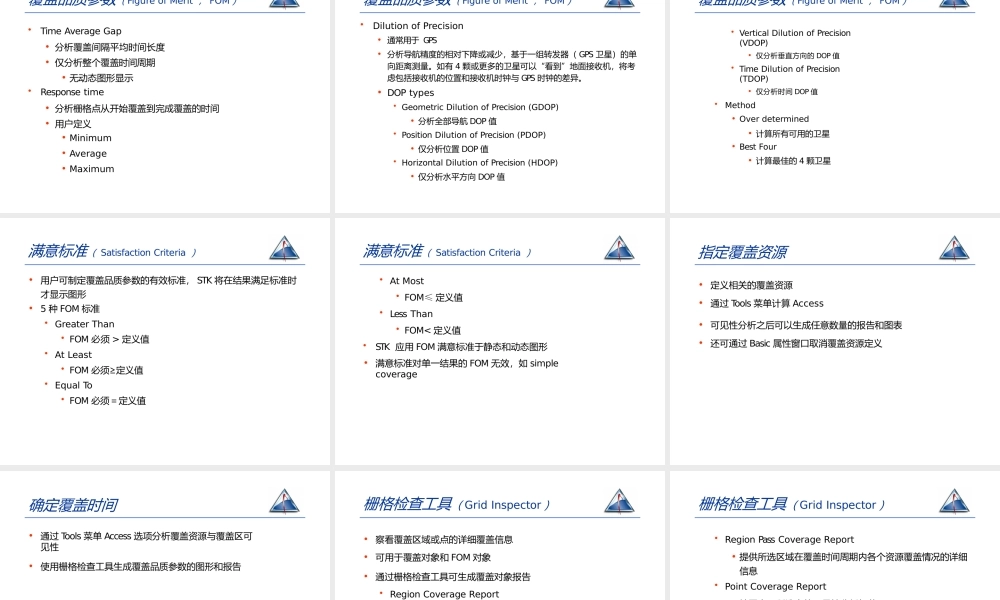

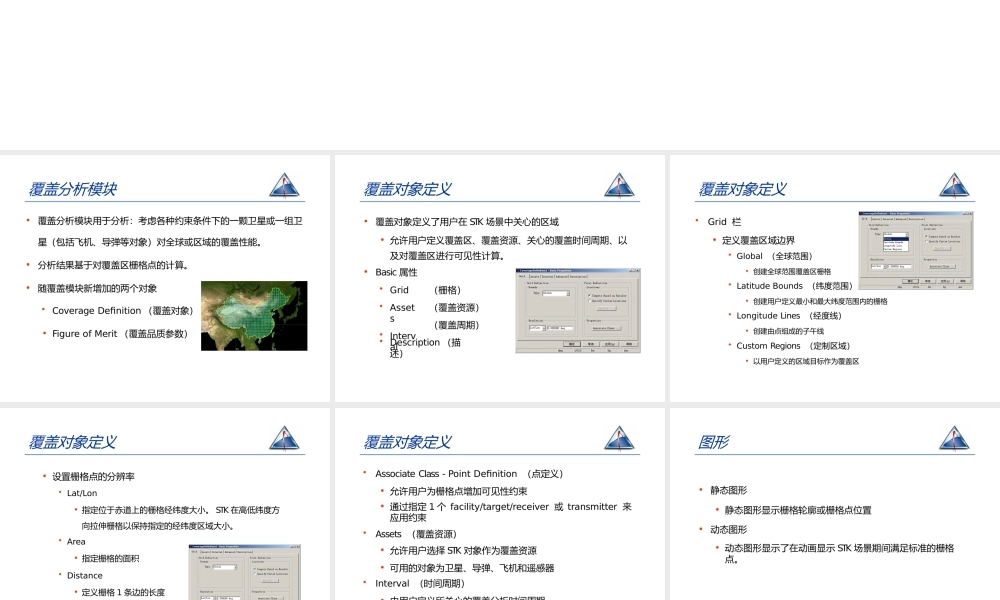

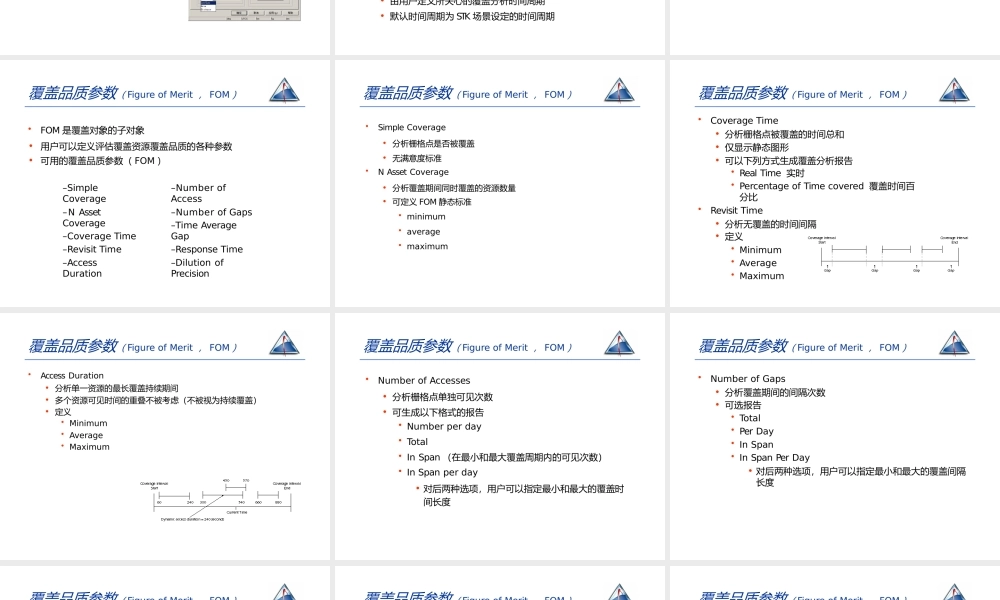

STK/Coverage覆盖模块培训教材Satellite Tool Kit ®覆盖分析模块• 覆盖分析模块用于分析：考虑各种约束条件下的一颗卫星或一组卫星（包括飞机、导弹等对象）对全球或区域的覆盖性能。• 分析结果基于对覆盖区栅格点的计算。• 随覆盖模块新增加的两个对象• Coverage Definition （覆盖对象）• Figure of Merit （覆盖品质参数）• 覆盖对象定义了用户在 STK 场景中关心的区域• 允许用户定义覆盖区、覆盖资源、关心的覆盖时间周期、以及对覆盖区进行可见性计算。• Basic 属性• Grid• Assets• Interval（栅格）（覆盖资源）（覆盖周期）• Description （描述）覆盖对象定义•Grid 栏• 定义覆盖区域边界• Global （全球范围）• 创建全球范围覆盖区栅格• Latitude Bounds （纬度范围）• 创建用户定义最小和最大纬度范围内的栅格• Longitude Lines （经度线）• 创建由点组成的子午线• Custom Regions （定制区域）• 以用户定义的区域目标作为覆盖区覆盖对象定义• 设置栅格点的分辨率• Lat/Lon• 指定位于赤道上的栅格经纬度大小。 STK 在高低纬度方向拉伸栅格以保持指定的经纬度区域大小。• Area• 指定栅格的面积• Distance• 定义栅格 1 条边的长度覆盖对象定义•Associate Class - Point Definition （点定义）• 允许用户为栅格点增加可见性约束• 通过指定 1 个 facility/target/receiver 或 transmitter 来应用约束•Assets （覆盖资源）• 允许用户选择 STK 对象作为覆盖资源• 可用的对象为卫星、导弹、飞机和遥感器•Interval （时间周期）• 由用户定义所关心的覆盖分析时间周期• 默认时间周期为 STK 场景设定的时间周期覆盖对象定义• 静态图形• 静态图形显示栅格轮廓或栅格点位置• 动态图形• 动态图形显示了在动画显示 STK 场景期间满足标准的栅格点。图形•FOM 是覆盖对象的子对象• 用户可以定义评估覆盖资源覆盖品质的各种参数• 可用的覆盖品质参数（ FOM ）–Number of Access–Number of Gaps–Time Average Gap–Response Time–Dilution of Precision–Simple Coverage–N Asset Coverage–Coverage Time–Revisit Time–Access Duration覆盖品质参数（ Figure of Merit ， FOM ）•Simple Coverage• 分析栅格点是否被覆盖• 无满意度标准•N Asset Coverage• 分析覆盖期间同时覆...
