串并联电路作图题

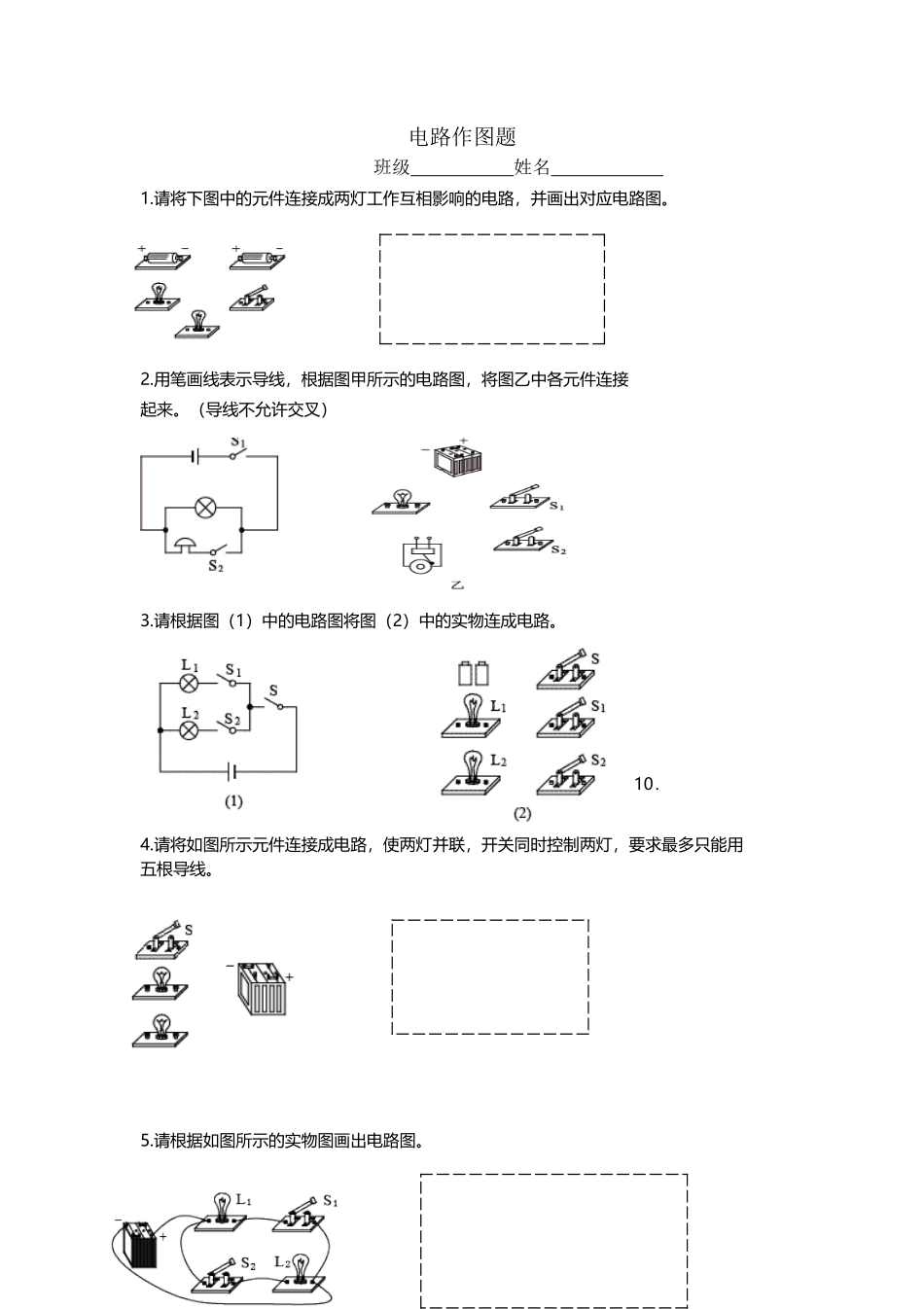

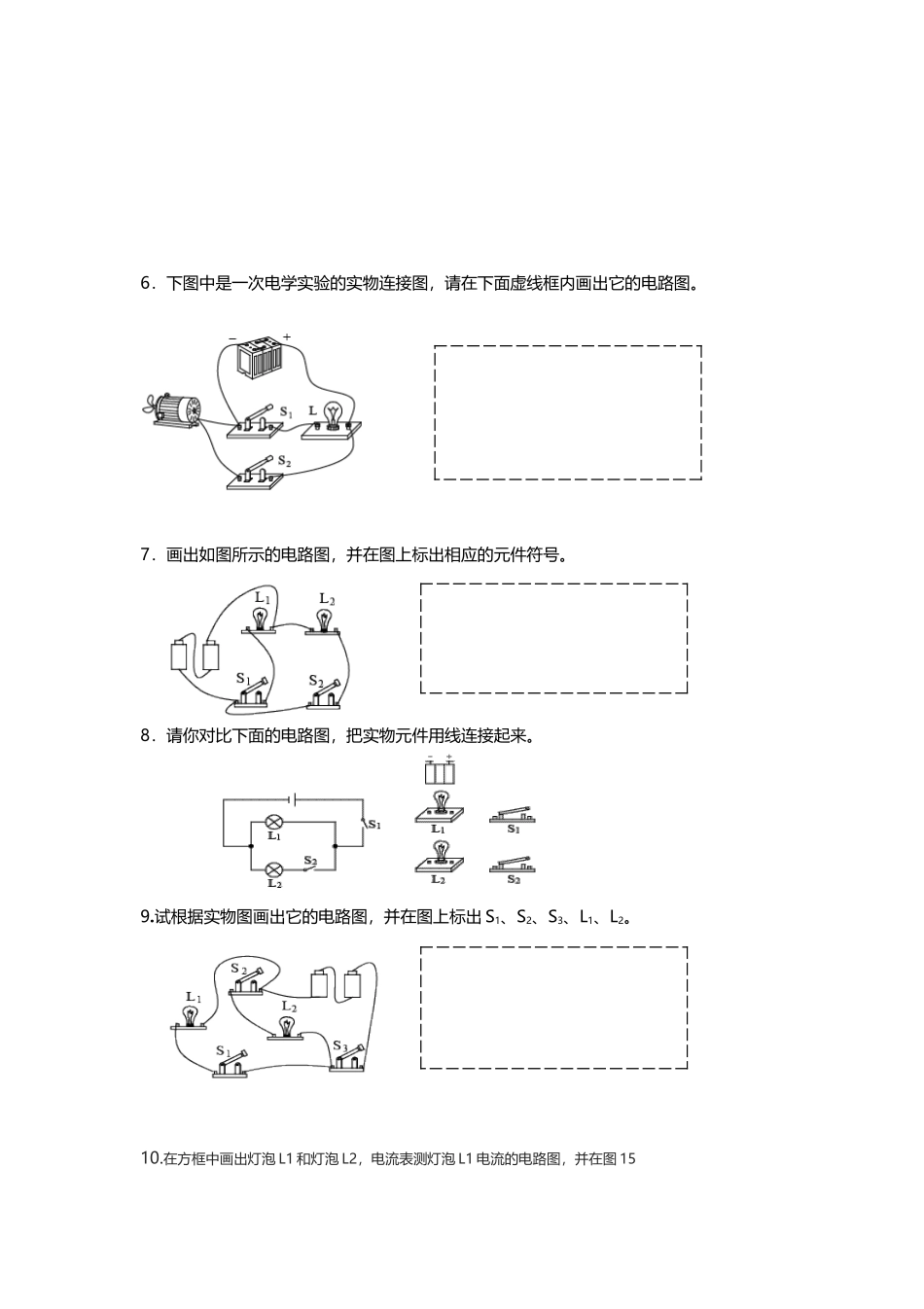

串并联电路作图题(4 页)Good is good, but better carries it.精益求精，善益求善。电路作图题班级 姓名 1.请将下图中的元件连接成两灯工作互相影响的电路，并画出对应电路图。2.用笔画线表示导线，根据图甲所示的电路图，将图乙中各元件连接起来。（导线不允许交叉） 3.请根据图（1）中的电路图将图（2）中的实物连成电路。10．4.请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线。5.请根据如图所示的实物图画出电路图。6．下图中是一次电学实验的实物连接图，请在下面虚线框内画出它的电路图。7．画出如图所示的电路图，并在图上标出相应的元件符号。8．请你对比下面的电路图，把实物元件用线连接起来。9.试根据实物图画出它的电路图，并在图上标出 S1、S2、S3、L1、L2。10.在方框中画出灯泡 L1 和灯泡 L2，电流表测灯泡 L1 电流的电路图，并在图 15上连接实物图．1、电流的大小用______来表示字母符号是____，在国际单位制中它的单位是 ________。 2、物理学中规定_________电荷定向移动的方向为电流方向金属中自由电子实际定向移动的方向和电流方向_______。 3、360μA= _________ mA=_________A 0.2A= _____ mA 4、正确使用电流表的规则为(1) 电流表要__________联在电路中(2) 电流必须从______接线柱流进电流表(3)被测电流不要超过电流表的__________将电流表接入电路中时试触应先用______至_____安培的量程，若指针示数小于_______ ,  再改用________至________的量程(4)绝对不允许________________而把电流表直接接在电源两极上。 6、在用电流表测电路中的电流之前估量所测的电路中的电流约为0.4-0.5A所用的电流表有“–、0、6A、3A”三个接线柱，测量时应把 ____和 ____ 两接线柱接入电路这样测得的结果较为准确. 6、如图 1 所示该表是 ____ 表由图可知它有两个量程是 ____ 和____ . 当选第 1 个量程时指针所指的电流为 _____ A选第 2 个量程时指针所指的电流为 _____ A. 7、连接电路图要求：开关 S 控制整个电路，开关 S1、S2分别控制灯 L1 和 L2，电流表 A1 和 A2 分别测量 L1 和 L2 电流，电流表 A 测总电流。连出实物图并画出对应电路图。…《》。（…/$~。$:*^[(}{}$—.】。:（<！￥\
