串并联电路经典练习题

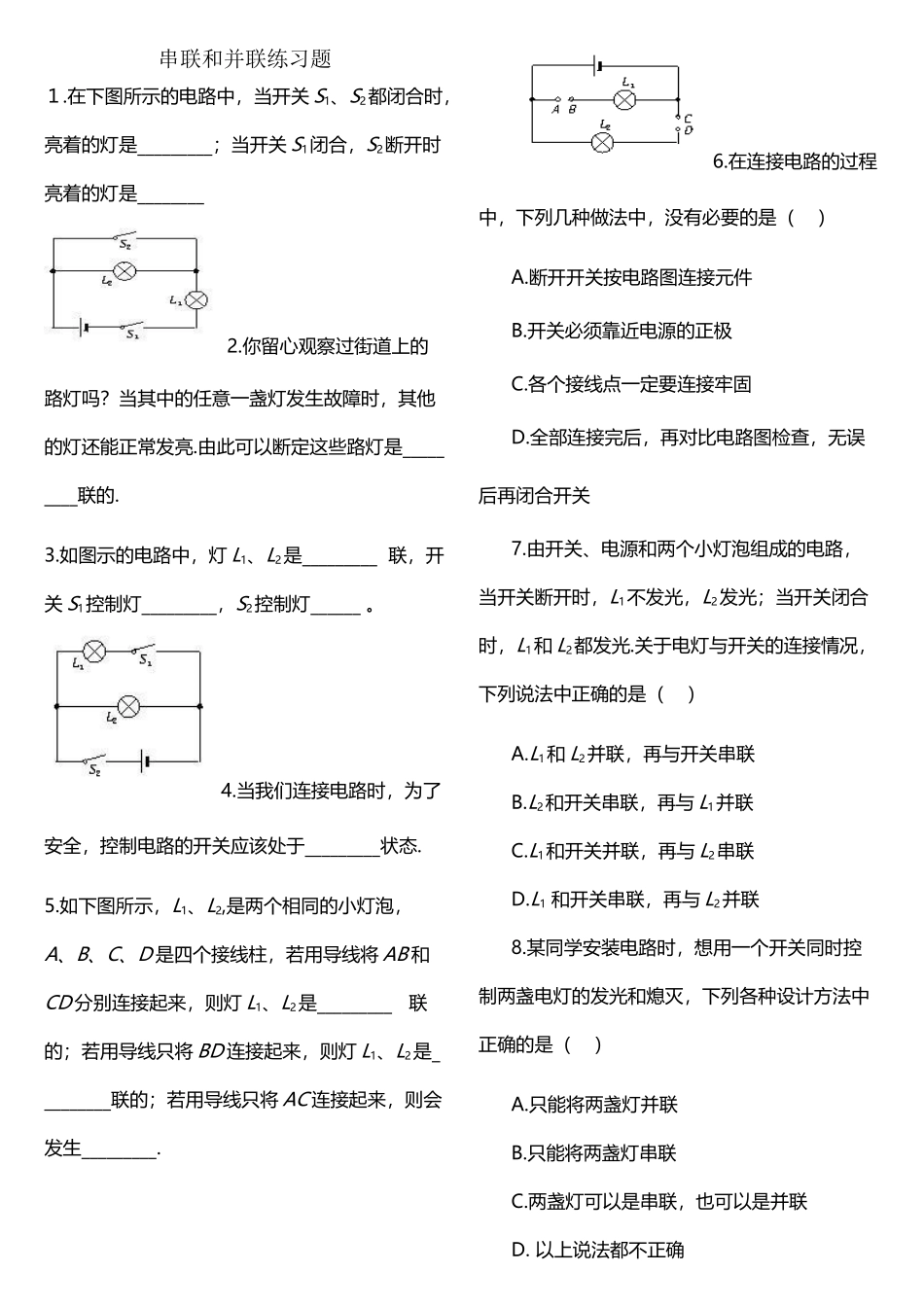

串并联电路经典练习题(3页)Good is good, but better carries it.精益求精，善益求善。串联和并联练习题１.在下图所示的电路中，当开关 S1、S2都闭合时，亮着的灯是_________；当开关 S1闭合，S2断开时亮着的灯是________2.你留心观察过街道上的路灯吗？当其中的任意一盏灯发生故障时，其他的灯还能正常发亮.由此可以断定这些路灯是_________联的.3.如图示的电路中，灯 L1、L2是_________ 联，开关 S1控制灯_________，S2控制灯______ 。4.当我们连接电路时，为了安全，控制电路的开关应该处于_________状态.5.如下图所示，L1、L2,是两个相同的小灯泡，A、B、C、D 是四个接线柱，若用导线将 AB 和CD 分别连接起来，则灯 L1、L2是_________ 联的；若用导线只将 BD 连接起来，则灯 L1、L2是_________联的；若用导线只将 AC 连接起来，则会发生_________. 6.在连接电路的过程中，下列几种做法中，没有必要的是（ ）A.断开开关按电路图连接元件B.开关必须靠近电源的正极C.各个接线点一定要连接牢固D.全部连接完后，再对比电路图检查，无误后再闭合开关7.由开关、电源和两个小灯泡组成的电路，当开关断开时，L1不发光，L2发光；当开关闭合时，L1和 L2都发光.关于电灯与开关的连接情况，下列说法中正确的是（ ）A.L1和 L2并联，再与开关串联B.L2和开关串联，再与 L1并联C.L1和开关并联，再与 L2串联D.L1 和开关串联，再与 L2并联8.某同学安装电路时，想用一个开关同时控制两盏电灯的发光和熄灭，下列各种设计方法中正确的是（ ）A.只能将两盏灯并联B.只能将两盏灯串联C.两盏灯可以是串联，也可以是并联D. 以上说法都不正确9.下图中，是几位同学画出的三个小灯泡连接的电路图，你认为三个小灯泡属于串联接法的是（ ） 10.、给你如下器材：电池组一个、开关一个、电灯泡两只，要求这两只灯泡并联，并用开关控制它们，你至少需要导线（ ） A．3 根 B．4 根 C．5 根 D．6 根11.将下图中的元件连接起来，形成串联电路并标出电流的方向.12.将下图中的元件连接起来，形成并联电路并标出电流的方向.（要求每个开关控制一个灯泡） 13、如下图所示，当S1，S2断开时，能亮的灯是______，它们是_______联的。当 S1，S2闭合时，能亮的灯是______，它们是______联的。当 S1闭合、S2断开时，能亮的灯是______。14、如图 3 所示的三个电路图，哪是串联电路？ 哪是并联电路？ 15、节日的夜晚，路边映衬小树的一串串小...
