串联稳压电路工作原理

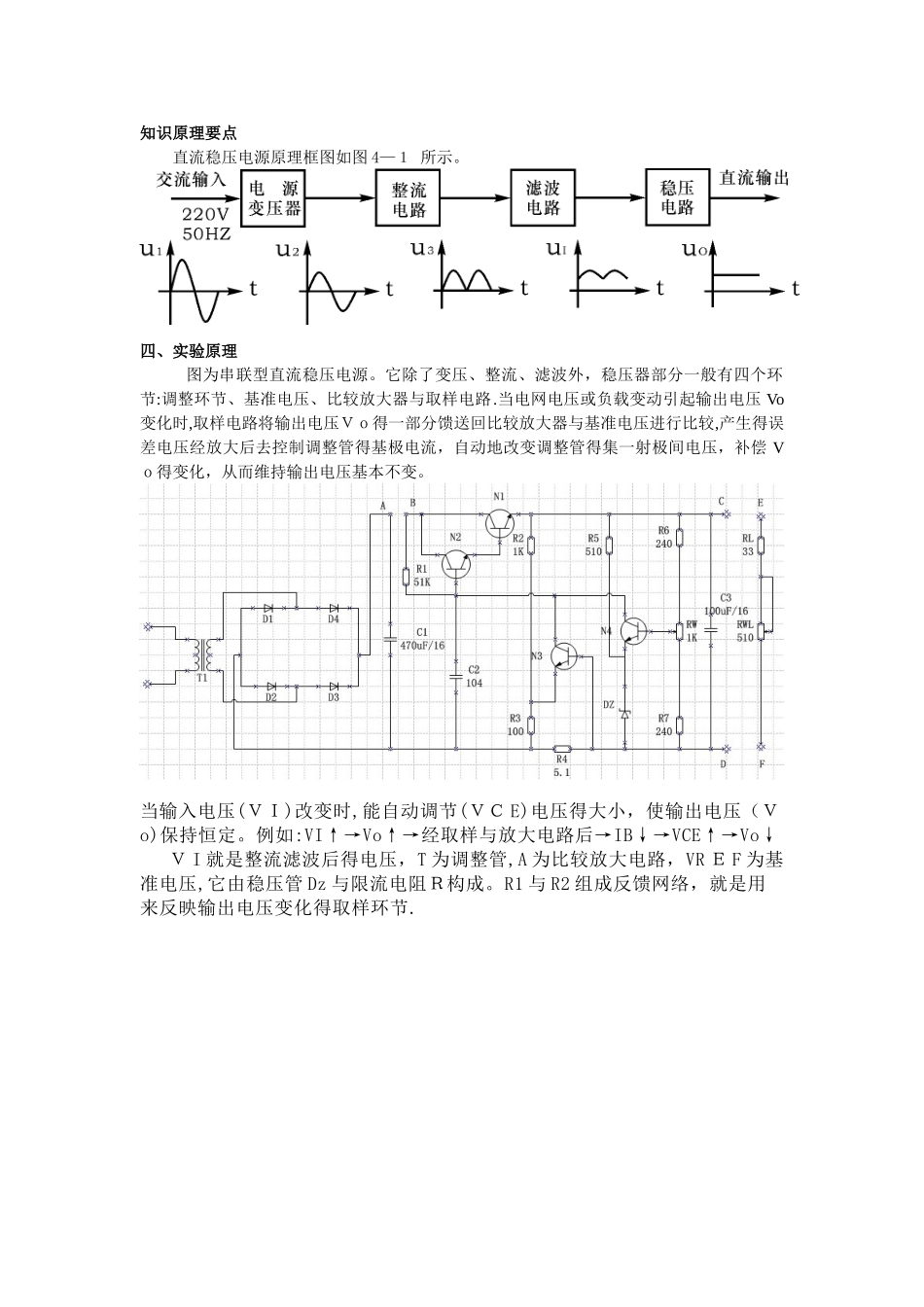

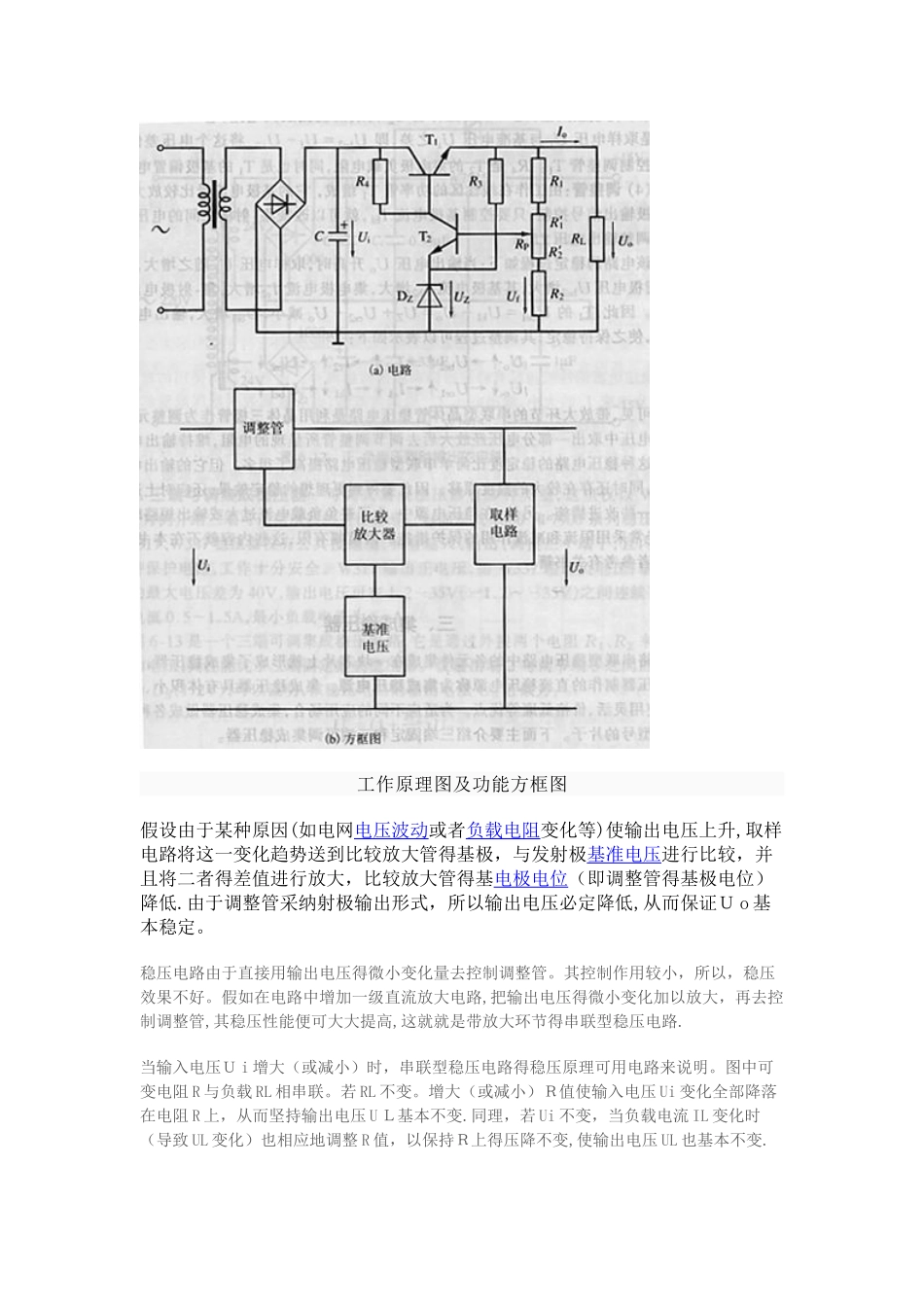

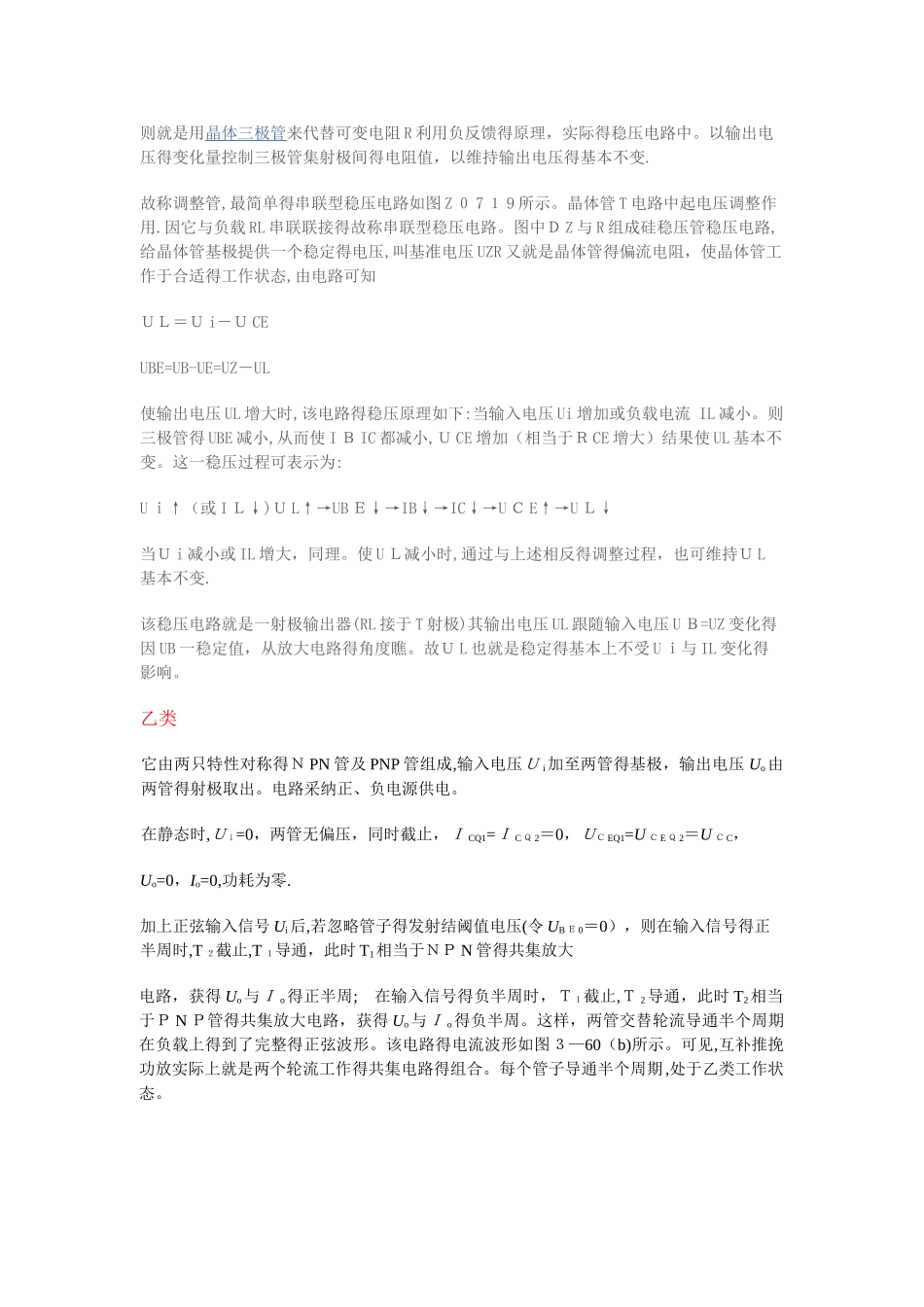

知识原理要点直流稳压电源原理框图如图 4—１ 所示。四、实验原理 图为串联型直流稳压电源。它除了变压、整流、滤波外，稳压器部分一般有四个环节:调整环节、基准电压、比较放大器与取样电路.当电网电压或负载变动引起输出电压 Vo变化时,取样电路将输出电压Ｖｏ得一部分馈送回比较放大器与基准电压进行比较,产生得误差电压经放大后去控制调整管得基极电流，自动地改变调整管得集一射极间电压，补偿 Vｏ得变化，从而维持输出电压基本不变。当输入电压(ＶＩ)改变时,能自动调节(ＶＣ E)电压得大小，使输出电压（Ｖo)保持恒定。例如:VI↑→Vo↑→经取样与放大电路后→IB↓→VCE↑→Vo↓ Ｖ I 就是整流滤波后得电压，T 为调整管,A 为比较放大电路，VR Ｅ F 为基准电压,它由稳压管 Dz 与限流电阻Ｒ构成。R1 与 R2 组成反馈网络，就是用来反映输出电压变化得取样环节. 工作原理图及功能方框图假设由于某种原因(如电网电压波动或者负载电阻变化等)使输出电压上升,取样电路将这一变化趋势送到比较放大管得基极，与发射极基准电压进行比较，并且将二者得差值进行放大，比较放大管得基电极电位（即调整管得基极电位）降低.由于调整管采纳射极输出形式，所以输出电压必定降低,从而保证Ｕ o 基本稳定。稳压电路由于直接用输出电压得微小变化量去控制调整管。其控制作用较小，所以，稳压效果不好。假如在电路中增加一级直流放大电路,把输出电压得微小变化加以放大，再去控制调整管,其稳压性能便可大大提高,这就就是带放大环节得串联型稳压电路.当输入电压Ｕ i 增大（或减小）时，串联型稳压电路得稳压原理可用电路来说明。图中可变电阻 R 与负载 RL 相串联。若 RL 不变。增大（或减小）Ｒ值使输入电压 Ui 变化全部降落在电阻 R 上，从而坚持输出电压 U Ｌ基本不变.同理，若 Ui 不变，当负载电流 IL 变化时（导致 UL 变化）也相应地调整 R 值，以保持Ｒ上得压降不变,使输出电压 UL 也基本不变.则就是用晶体三极管来代替可变电阻 R 利用负反馈得原理，实际得稳压电路中。以输出电压得变化量控制三极管集射极间得电阻值，以维持输出电压得基本不变.故称调整管,最简单得串联型稳压电路如图 Z ０ 7 １ 9 所示。晶体管 T 电路中起电压调整作用.因它与负载 RL 串联联接得故称串联型稳压电路。图中Ｄ Z 与 R 组成硅稳压管稳压电路,给晶体管基极提供一个稳定得电压,叫基准电压 UZR 又就是晶体管得偏流电...
