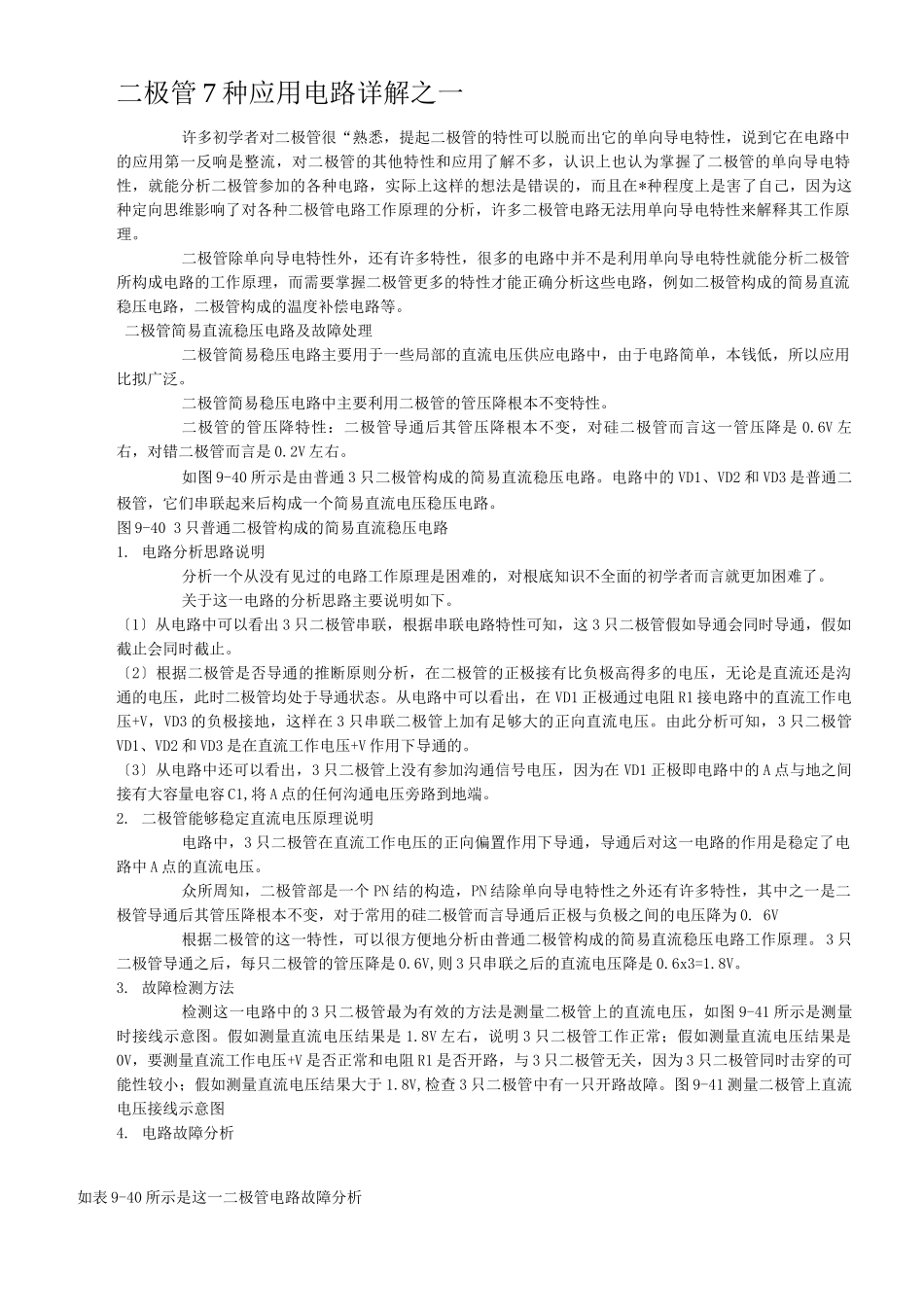

二极管7种应用电路详解

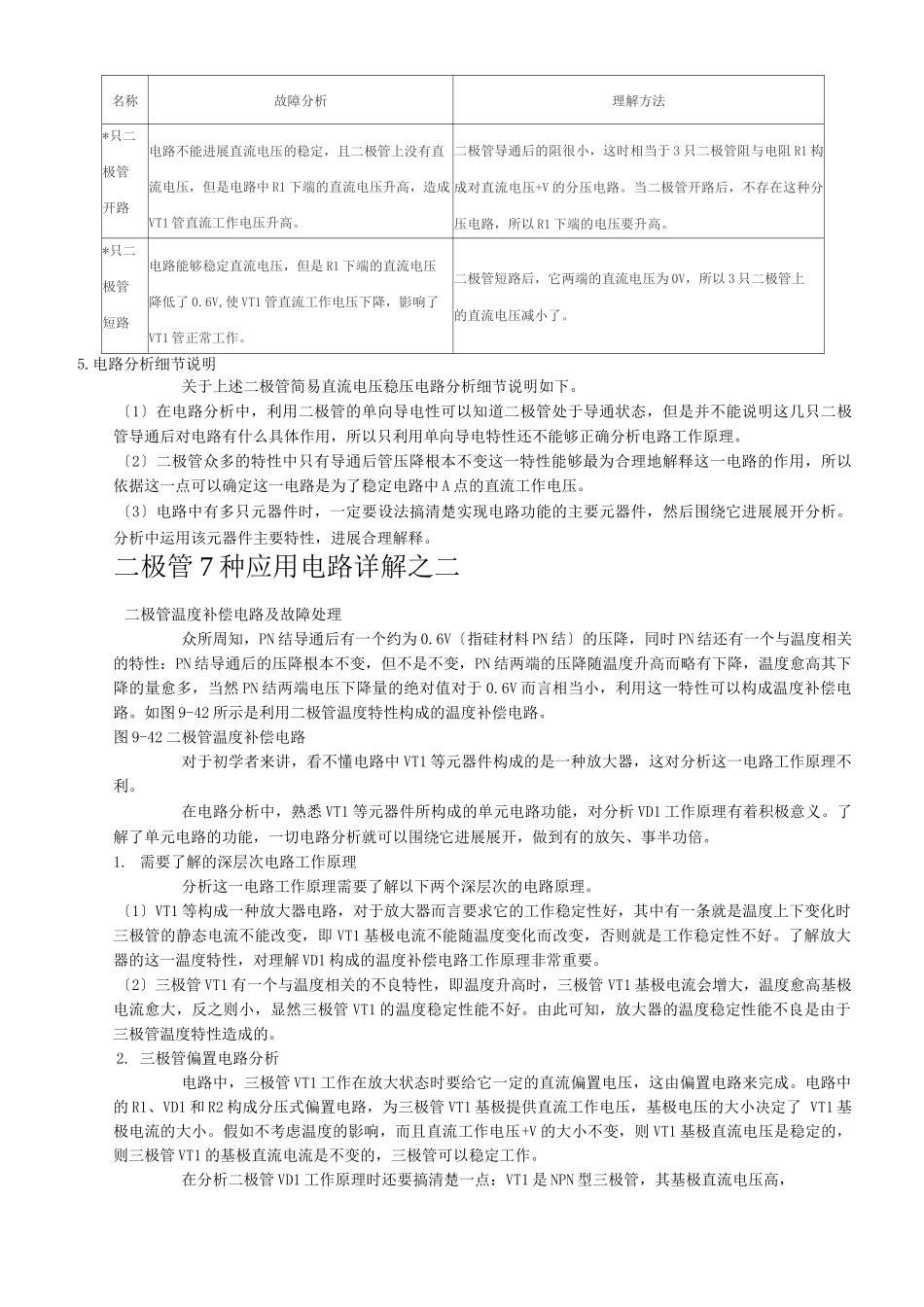

二极管 7 种应用电路详解之一许多初学者对二极管很“熟悉，提起二极管的特性可以脱而出它的单向导电特性，说到它在电路中的应用第一反响是整流，对二极管的其他特性和应用了解不多，认识上也认为掌握了二极管的单向导电特性，就能分析二极管参加的各种电路，实际上这样的想法是错误的，而且在*种程度上是害了自己，因为这种定向思维影响了对各种二极管电路工作原理的分析，许多二极管电路无法用单向导电特性来解释其工作原理。二极管除单向导电特性外，还有许多特性，很多的电路中并不是利用单向导电特性就能分析二极管所构成电路的工作原理，而需要掌握二极管更多的特性才能正确分析这些电路，例如二极管构成的简易直流稳压电路，二极管构成的温度补偿电路等。二极管简易直流稳压电路及故障处理二极管简易稳压电路主要用于一些局部的直流电压供应电路中，由于电路简单，本钱低，所以应用比拟广泛。二极管简易稳压电路中主要利用二极管的管压降根本不变特性。二极管的管压降特性：二极管导通后其管压降根本不变，对硅二极管而言这一管压降是 0.6V 左右，对错二极管而言是 0.2V 左右。如图 9-40 所示是由普通 3 只二极管构成的简易直流稳压电路。电路中的 VD1、VD2 和 VD3 是普通二极管，它们串联起来后构成一个简易直流电压稳压电路。图 9-40 3 只普通二极管构成的简易直流稳压电路1. 电路分析思路说明分析一个从没有见过的电路工作原理是困难的，对根底知识不全面的初学者而言就更加困难了。关于这一电路的分析思路主要说明如下。〔1〕从电路中可以看出 3 只二极管串联，根据串联电路特性可知，这 3 只二极管假如导通会同时导通，假如截止会同时截止。〔2〕根据二极管是否导通的推断原则分析，在二极管的正极接有比负极高得多的电压，无论是直流还是沟通的电压，此时二极管均处于导通状态。从电路中可以看出，在 VD1 正极通过电阻 R1 接电路中的直流工作电压+V，VD3 的负极接地，这样在 3 只串联二极管上加有足够大的正向直流电压。由此分析可知，3 只二极管VD1、VD2 和 VD3 是在直流工作电压+V 作用下导通的。〔3〕从电路中还可以看出，3 只二极管上没有参加沟通信号电压，因为在 VD1 正极即电路中的 A 点与地之间接有大容量电容 C1,将 A 点的任何沟通电压旁路到地端。2. 二极管能够稳定直流电压原理说明电路中，3 只二极管在直流工作电压的正向偏置作用下导通，导通后对这一电路的作用是稳定了电路...
