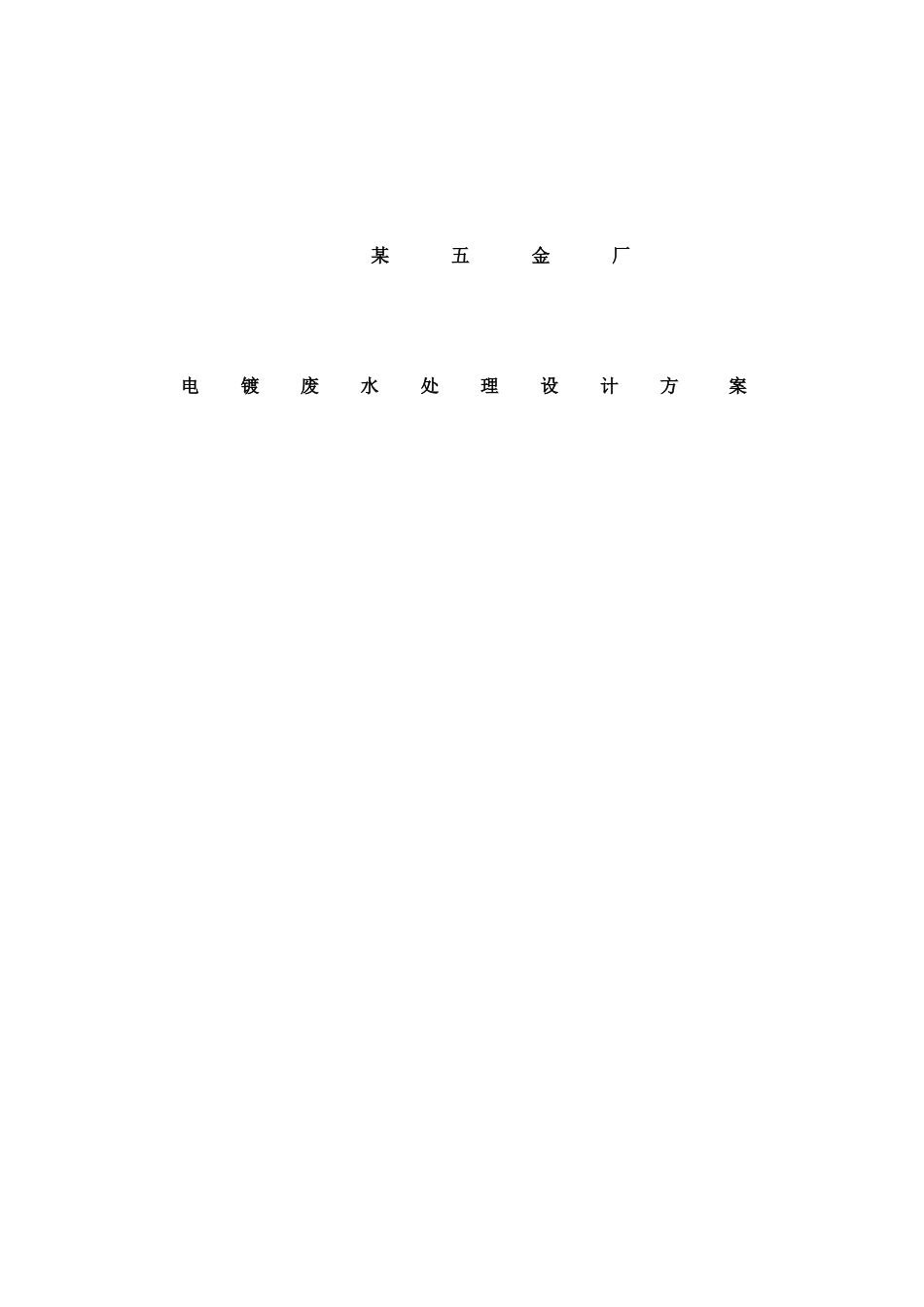

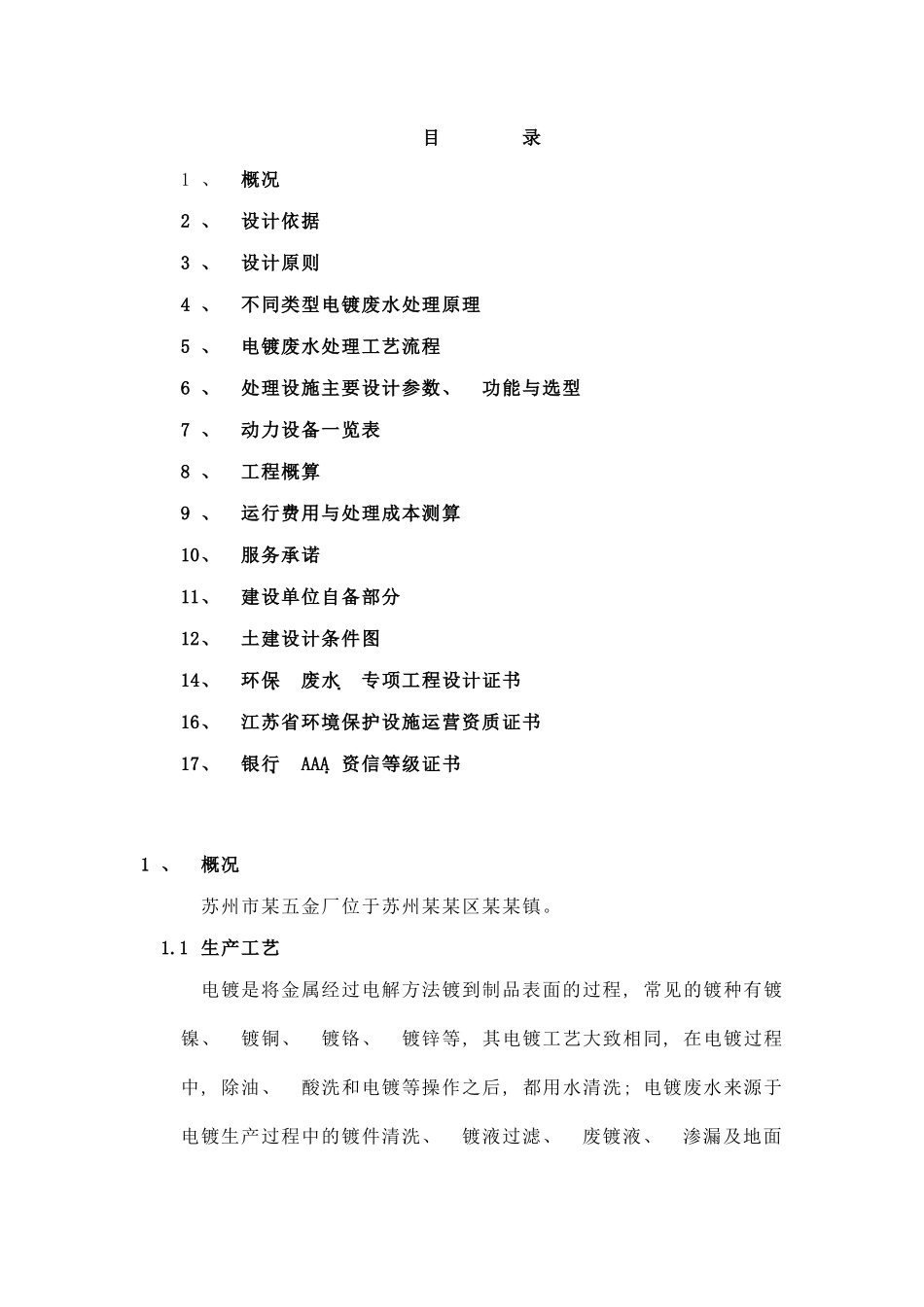

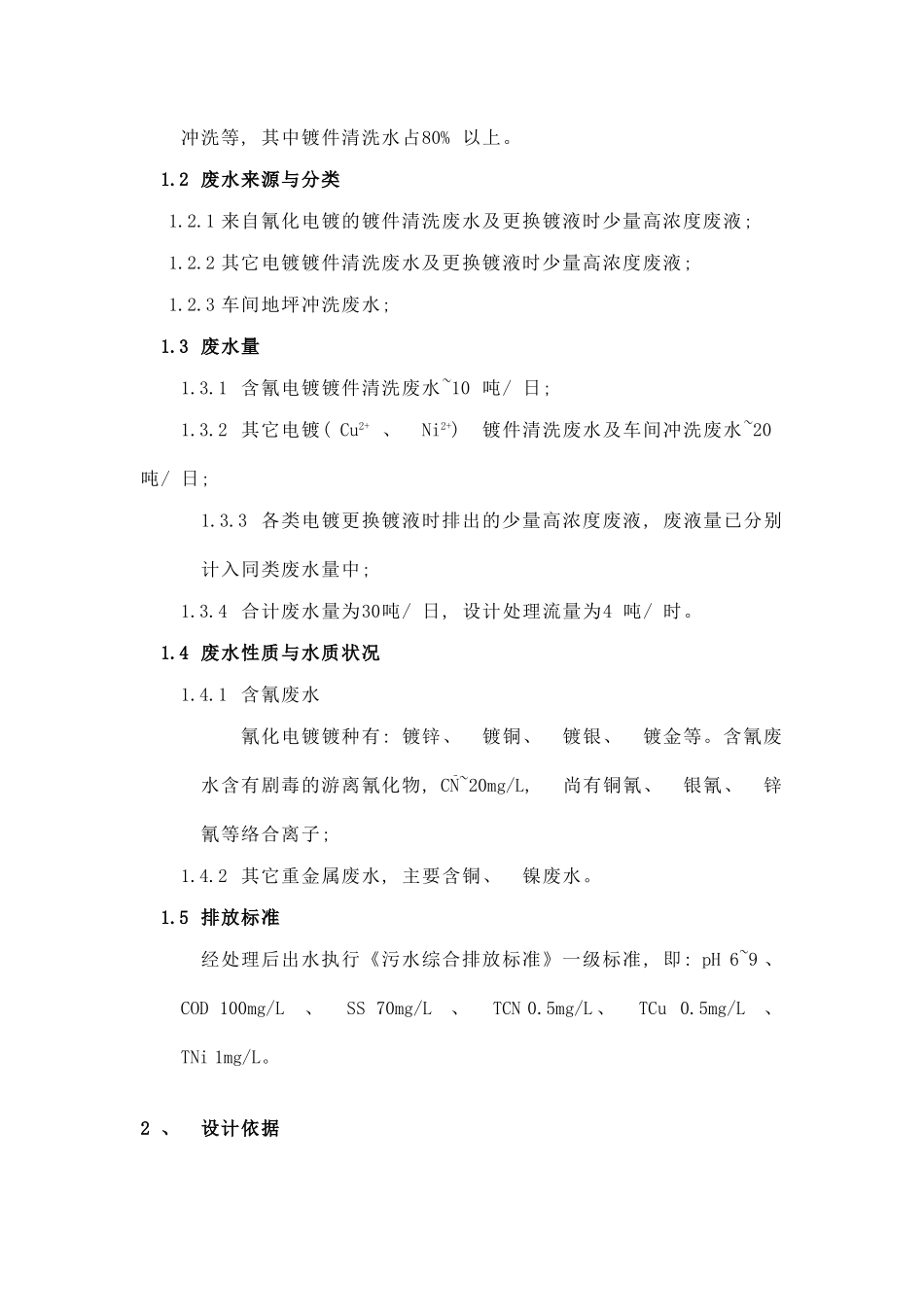

某 五 金 厂电镀废水处理设计方案目 录1 、 概况2 、 设计依据3 、 设计原则4 、 不同类型电镀废水处理原理5 、 电镀废水处理工艺流程6 、 处理设施主要设计参数、 功能与选型7 、 动力设备一览表8 、 工程概算9 、 运行费用与处理成本测算10、 服务承诺11、 建设单位自备部分12、 土建设计条件图14、 环保废水专项工程设计证书16、 江苏省环境保护设施运营资质证书17、 银行AAA 资信等级证书1 、 概况苏州市某五金厂位于苏州某某区某某镇。1.1 生产工艺电镀是将金属经过电解方法镀到制品表面的过程, 常见的镀种有镀镍、 镀铜、 镀铬、 镀锌等, 其电镀工艺大致相同, 在电镀过程中, 除油、 酸洗和电镀等操作之后, 都用水清洗; 电镀废水来源于电镀生产过程中的镀件清洗、 镀液过滤、 废镀液、 渗漏及地面冲洗等, 其中镀件清洗水占80% 以上。1.2 废水来源与分类 1.2.1 来自氰化电镀的镀件清洗废水及更换镀液时少量高浓度废液; 1.2.2 其它电镀镀件清洗废水及更换镀液时少量高浓度废液; 1.2.3 车间地坪冲洗废水; 1.3 废水量1.3.1 含氰电镀镀件清洗废水~10 吨/ 日; 1.3.2 其它电镀( Cu2+ 、 Ni2+) 镀件清洗废水及车间冲洗废水~20吨/ 日; 1.3.3 各类电镀更换镀液时排出的少量高浓度废液, 废液量已分别计入同类废水量中; 1.3.4 合计废水量为30吨/ 日, 设计处理流量为4 吨/ 时。1.4 废水性质与水质状况1.4.1 含氰废水 氰化电镀镀种有: 镀锌、 镀铜、 镀银、 镀金等。含氰废水含有剧毒的游离氰化物, CN~20mg/L, 尚有铜氰、 银氰、 锌氰等络合离子; 1.4.2 其它重金属废水, 主要含铜、 镍废水。1.5 排放标准经处理后出水执行《污水综合排放标准》一级标准, 即: pH 6~9 、 COD 100mg/L、 SS 70mg/L、 TCN 0.5mg/L 、 TCu 0.5mg/L、 TNi 1mg/L。2 、 设计依据2.1 建设单位提供废水量及水质数据; 2.2 环保部门对污染治理的指示与要求; 2.3 《室外排水设计法律规范》GBJ14-87 有关规定; 2.4 《污水综合排放标准》GB8978-1996表4 中的一级标准; 2.5 环境工程手册《水污染防治卷》, 相关设计参数与技术要求。3 、 设计原则3.1 采纳物理化学法处理电镀废水, 技术可靠、 投资省、 操作管理方便; 与其它方法比, 用于小型电镀废水处理工程较适宜。3.2 氰缸、 铜缸、 镍缸的母液更换时会排出浓废液, 必须测算每...
