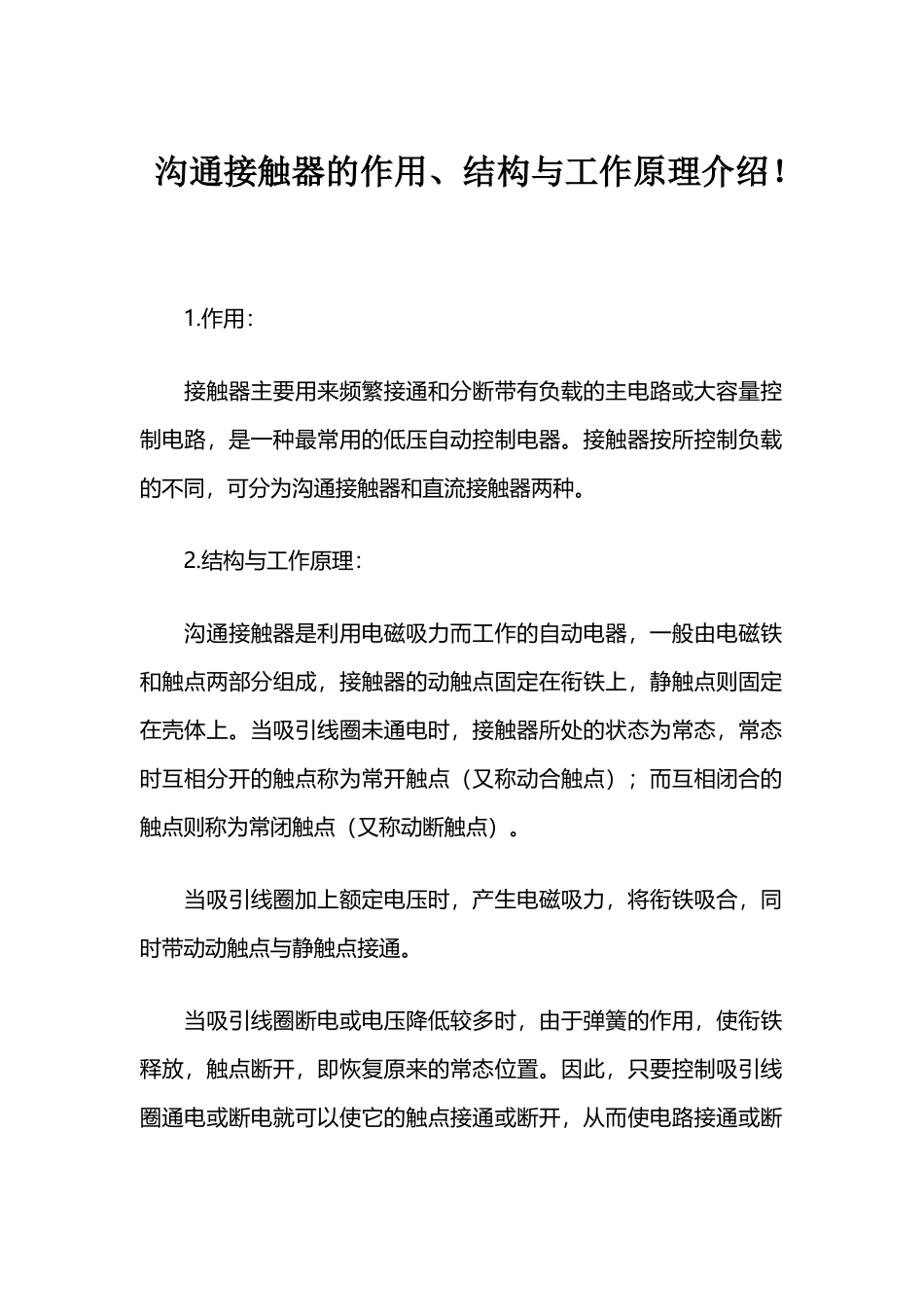

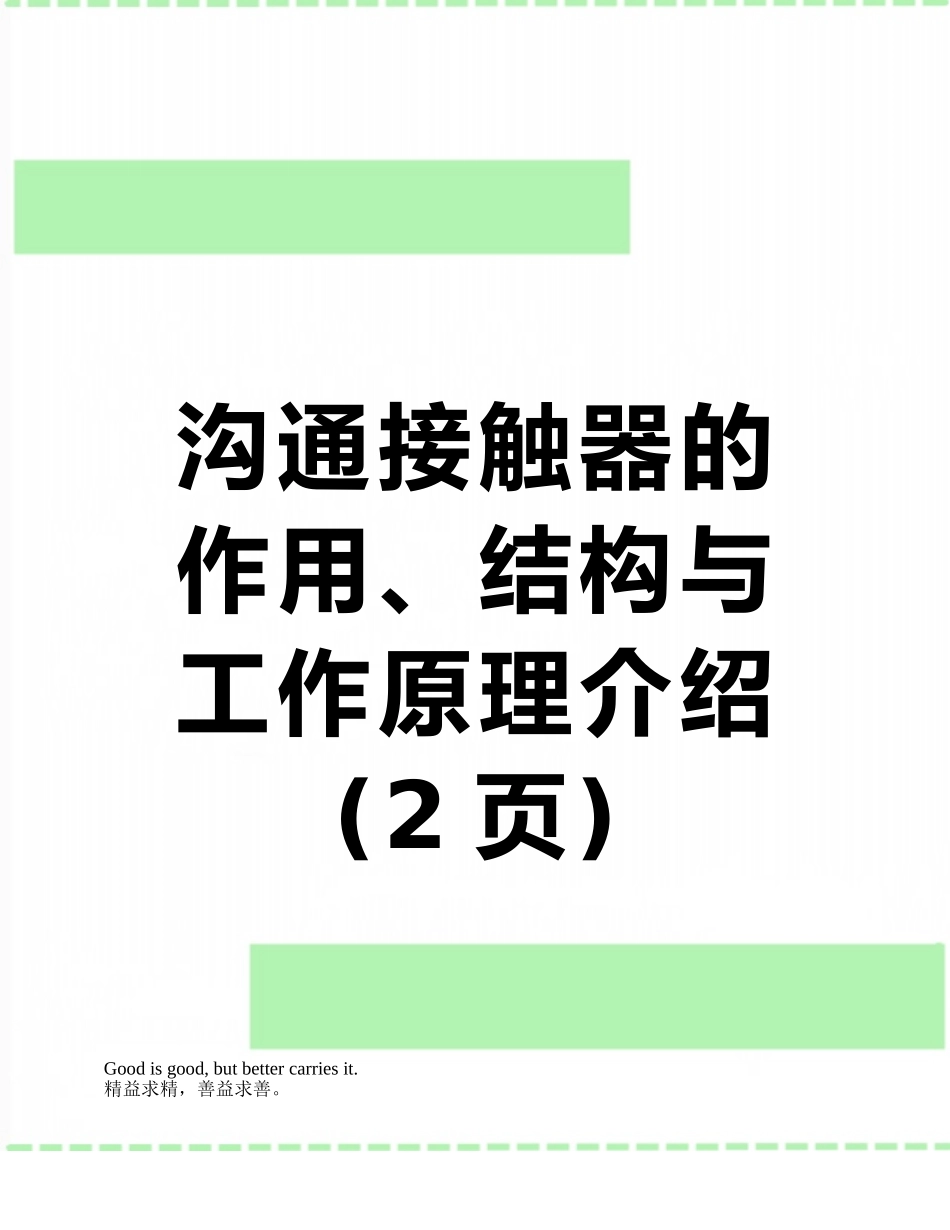

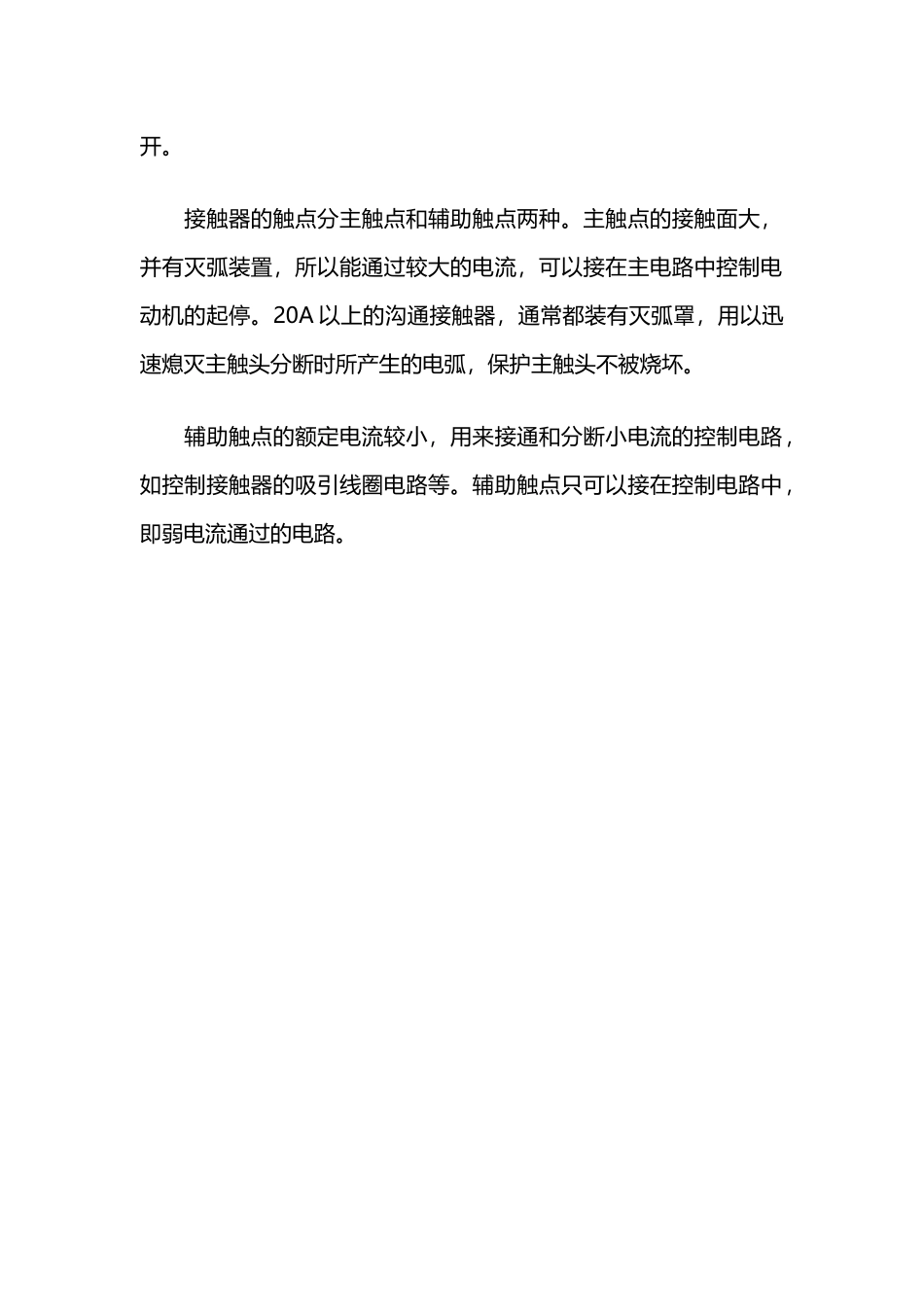

沟通接触器的作用、结构与工作原理介绍(2 页)Good is good, but better carries it.精益求精,善益求善。沟通接触器的作用、结构与工作原理介绍! 1.作用: 接触器主要用来频繁接通和分断带有负载的主电路或大容量控制电路,是一种最常用的低压自动控制电器。接触器按所控制负载的不同,可分为沟通接触器和直流接触器两种。 2.结构与工作原理: 沟通接触器是利用电磁吸力而工作的自动电器,一般由电磁铁和触点两部分组成,接触器的动触点固定在衔铁上,静触点则固定在壳体上。当吸引线圈未通电时,接触器所处的状态为常态,常态时互相分开的触点称为常开触点(又称动合触点);而互相闭合的触点则称为常闭触点(又称动断触点)。 当吸引线圈加上额定电压时,产生电磁吸力,将衔铁吸合,同时带动动触点与静触点接通。 当吸引线圈断电或电压降低较多时,由于弹簧的作用,使衔铁释放,触点断开,即恢复原来的常态位置。因此,只要控制吸引线圈通电或断电就可以使它的触点接通或断开,从而使电路接通或断开。 接触器的触点分主触点和辅助触点两种。主触点的接触面大,并有灭弧装置,所以能通过较大的电流,可以接在主电路中控制电动机的起停。20A 以上的沟通接触器,通常都装有灭弧罩,用以迅速熄灭主触头分断时所产生的电弧,保护主触头不被烧坏。 辅助触点的额定电流较小,用来接通和分断小电流的控制电路,如控制接触器的吸引线圈电路等。辅助触点只可以接在控制电路中,即弱电流通过的电路。$$,¥:、`…—?{{:~!%(。#@'>{}`|`)·*
