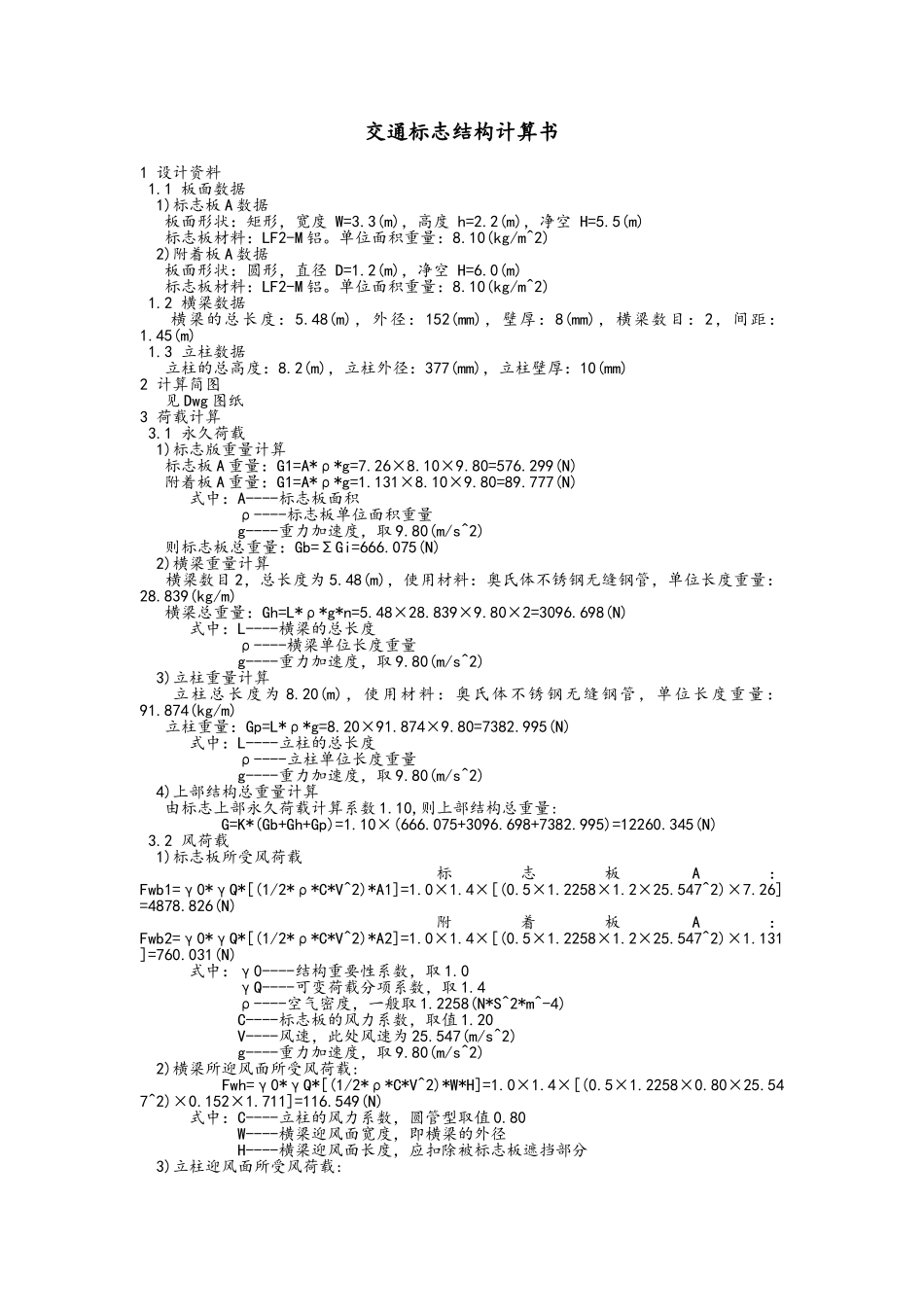

交通标志结构计算书1 设计资料 1.1 板面数据 1)标志板 A 数据 板面形状：矩形，宽度 W=3.3(m)，高度 h=2.2(m)，净空 H=5.5(m) 标志板材料：LF2-M 铝。单位面积重量：8.10(kg/m^2) 2)附着板 A 数据 板面形状：圆形，直径 D=1.2(m)，净空 H=6.0(m) 标志板材料：LF2-M 铝。单位面积重量：8.10(kg/m^2) 1.2 横梁数据 横梁的总长度：5.48(m)，外径：152(mm)，壁厚：8(mm)，横梁数目：2，间距：1.45(m) 1.3 立柱数据 立柱的总高度：8.2(m)，立柱外径：377(mm)，立柱壁厚：10(mm)2 计算简图 见 Dwg 图纸3 荷载计算 3.1 永久荷载 1)标志版重量计算 标志板 A 重量：G1=A*ρ*g=7.26×8.10×9.80=576.299(N) 附着板 A 重量：G1=A*ρ*g=1.131×8.10×9.80=89.777(N) 式中：A----标志板面积 ρ----标志板单位面积重量 g----重力加速度，取 9.80(m/s^2) 则标志板总重量：Gb=ΣGi=666.075(N) 2)横梁重量计算 横梁数目 2，总长度为 5.48(m)，使用材料：奥氏体不锈钢无缝钢管，单位长度重量：28.839(kg/m) 横梁总重量：Gh=L*ρ*g*n=5.48×28.839×9.80×2=3096.698(N) 式中：L----横梁的总长度 ρ----横梁单位长度重量 g----重力加速度，取 9.80(m/s^2) 3)立柱重量计算 立柱总长度为 8.20(m)，使用材料：奥氏体不锈钢无缝钢管，单位长度重量：91.874(kg/m) 立柱重量：Gp=L*ρ*g=8.20×91.874×9.80=7382.995(N) 式中：L----立柱的总长度 ρ----立柱单位长度重量 g----重力加速度，取 9.80(m/s^2) 4)上部结构总重量计算 由标志上部永久荷载计算系数 1.10,则上部结构总重量: G=K*(Gb+Gh+Gp)=1.10×(666.075+3096.698+7382.995)=12260.345(N) 3.2 风荷载 1)标志板所受风荷载 标志板A：Fwb1=γ0*γQ*[(1/2*ρ*C*V^2)*A1]=1.0×1.4×[(0.5×1.2258×1.2×25.547^2)×7.26]=4878.826(N) 附着板A：Fwb2=γ0*γQ*[(1/2*ρ*C*V^2)*A2]=1.0×1.4×[(0.5×1.2258×1.2×25.547^2)×1.131]=760.031(N) 式中：γ0----结构重要性系数，取 1.0 γQ----可变荷载分项系数，取 1.4 ρ----空气密度，一般取 1.2258(N*S^2*m^-4) C----标志板的风力系数，取值 1.20 V----风速，此处风速为 25.547(m/s^2) g----重力加速度，取 9.80(m/s^2) 2)横梁所迎风面所受风荷载: Fwh=γ0*γQ*[(1/2*ρ*C*V^2)*W*H]=1.0×1.4×[(0.5×1.2258×0.80×25.547^2)×0.152×1.711]=116.549(N) 式中：C----立柱的风力...
