产品结构设计案例

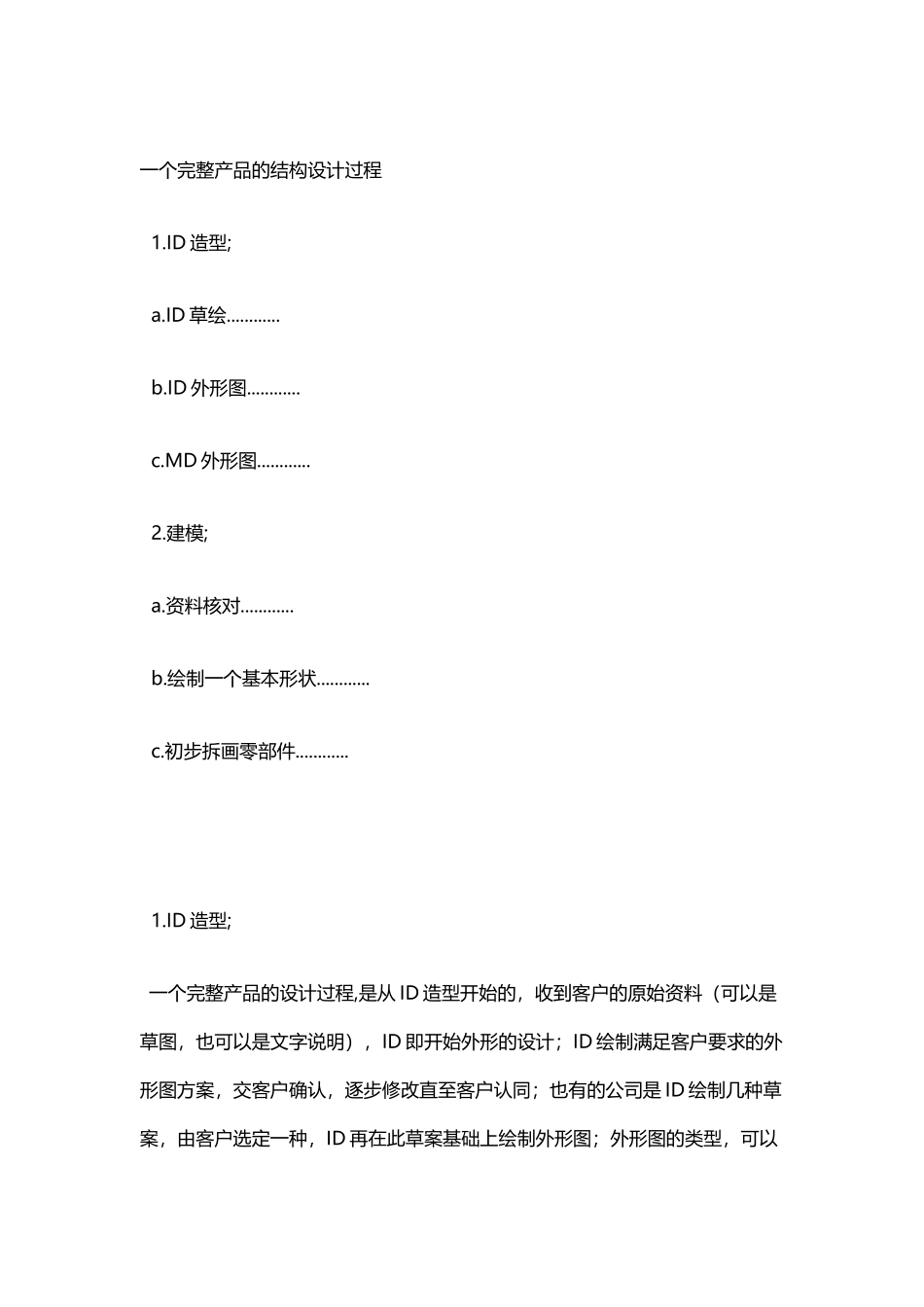

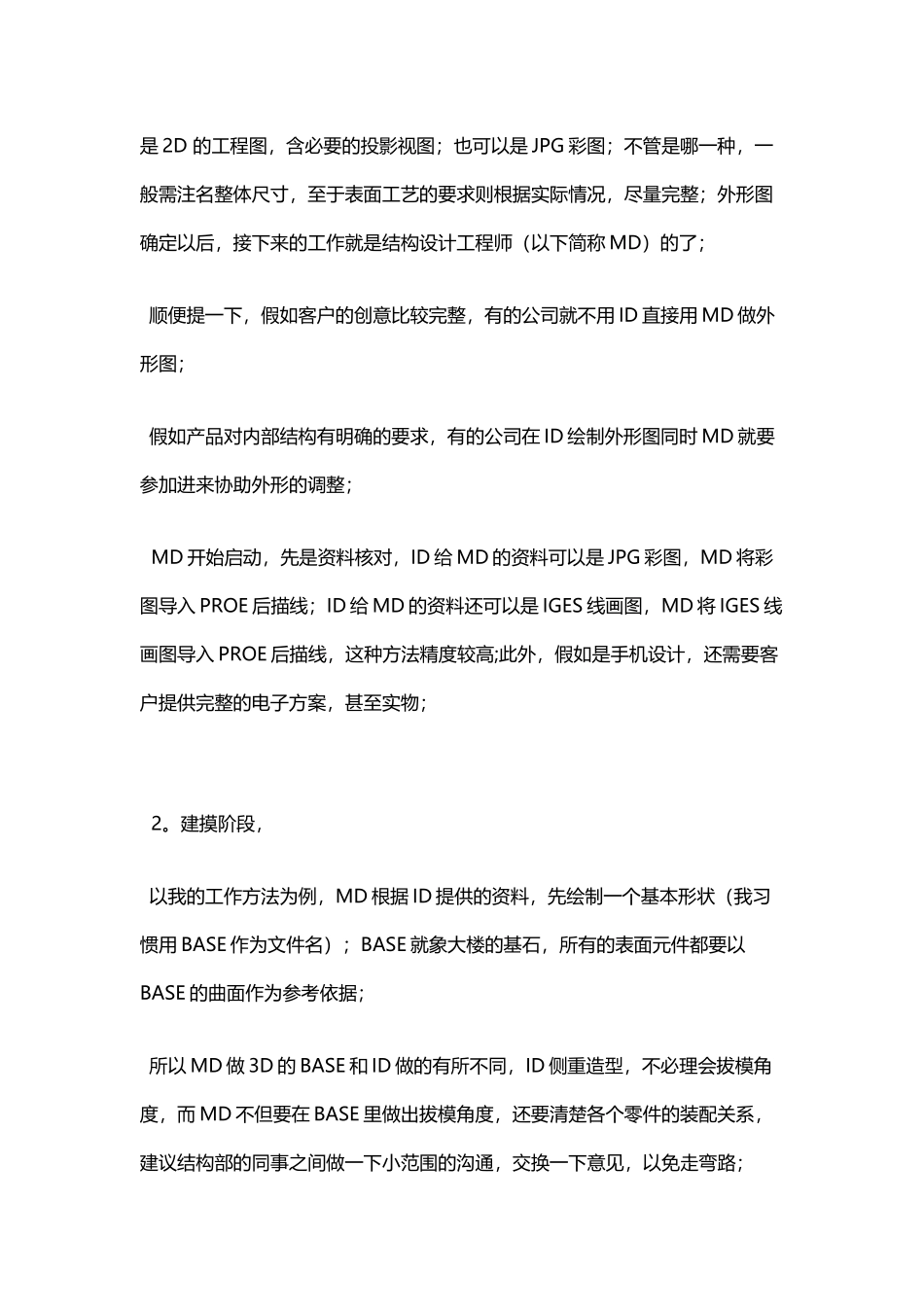

产品结构设计案例(8 页)Good is good, but better carries it.精益求精，善益求善。一个完整产品的结构设计过程 薄1.ID 造型; 膃a.ID 草绘............ 薀b.ID 外形图............ 薆c.MD 外形图............ 蚄2.建模; 薄a.资料核对............ 肈b.绘制一个基本形状............ 蕿c.初步拆画零部件............ 螃蚁螀1.ID 造型; 莈一个完整产品的设计过程,是从 ID 造型开始的，收到客户的原始资料（可以是草图，也可以是文字说明），ID 即开始外形的设计；ID 绘制满足客户要求的外形图方案，交客户确认，逐步修改直至客户认同；也有的公司是 ID 绘制几种草案，由客户选定一种，ID 再在此草案基础上绘制外形图；外形图的类型，可以是 2D 的工程图，含必要的投影视图；也可以是 JPG 彩图；不管是哪一种，一般需注名整体尺寸，至于表面工艺的要求则根据实际情况，尽量完整；外形图确定以后，接下来的工作就是结构设计工程师（以下简称 MD）的了； 袃顺便提一下，假如客户的创意比较完整，有的公司就不用 ID 直接用 MD 做外形图； 肂假如产品对内部结构有明确的要求，有的公司在 ID 绘制外形图同时 MD 就要参加进来协助外形的调整； 蒂MD 开始启动，先是资料核对，ID 给 MD 的资料可以是 JPG 彩图，MD 将彩图导入 PROE 后描线；ID 给 MD 的资料还可以是 IGES 线画图，MD 将 IGES 线画图导入 PROE 后描线，这种方法精度较高;此外，假如是手机设计，还需要客户提供完整的电子方案，甚至实物； 膇袃2。建摸阶段， 蒃以我的工作方法为例，MD 根据 ID 提供的资料，先绘制一个基本形状（我习惯用 BASE 作为文件名）；BASE 就象大楼的基石，所有的表面元件都要以BASE 的曲面作为参考依据； 羀所以 MD 做 3D 的 BASE 和 ID 做的有所不同，ID 侧重造型，不必理会拔模角度，而 MD 不但要在 BASE 里做出拔模角度，还要清楚各个零件的装配关系，建议结构部的同事之间做一下小范围的沟通，交换一下意见，以免走弯路； 袆具体做法是先导入 ID 提供的文件，要尊重 ID 的设计意图，不能随意更改； 羃描线，PROE 是参数化的设计工具，描线的目的在于方便测量和修改； 袄绘制曲面，曲面要和实体尽量一致，也是后续拆图的依据，可以的话尽量整合成封闭曲面局部不顺畅的曲面还可以用曲面造型来修补； 蚂BASE 完成，请 ID 确认一下，这一步不要省略建摸阶段第二步...
