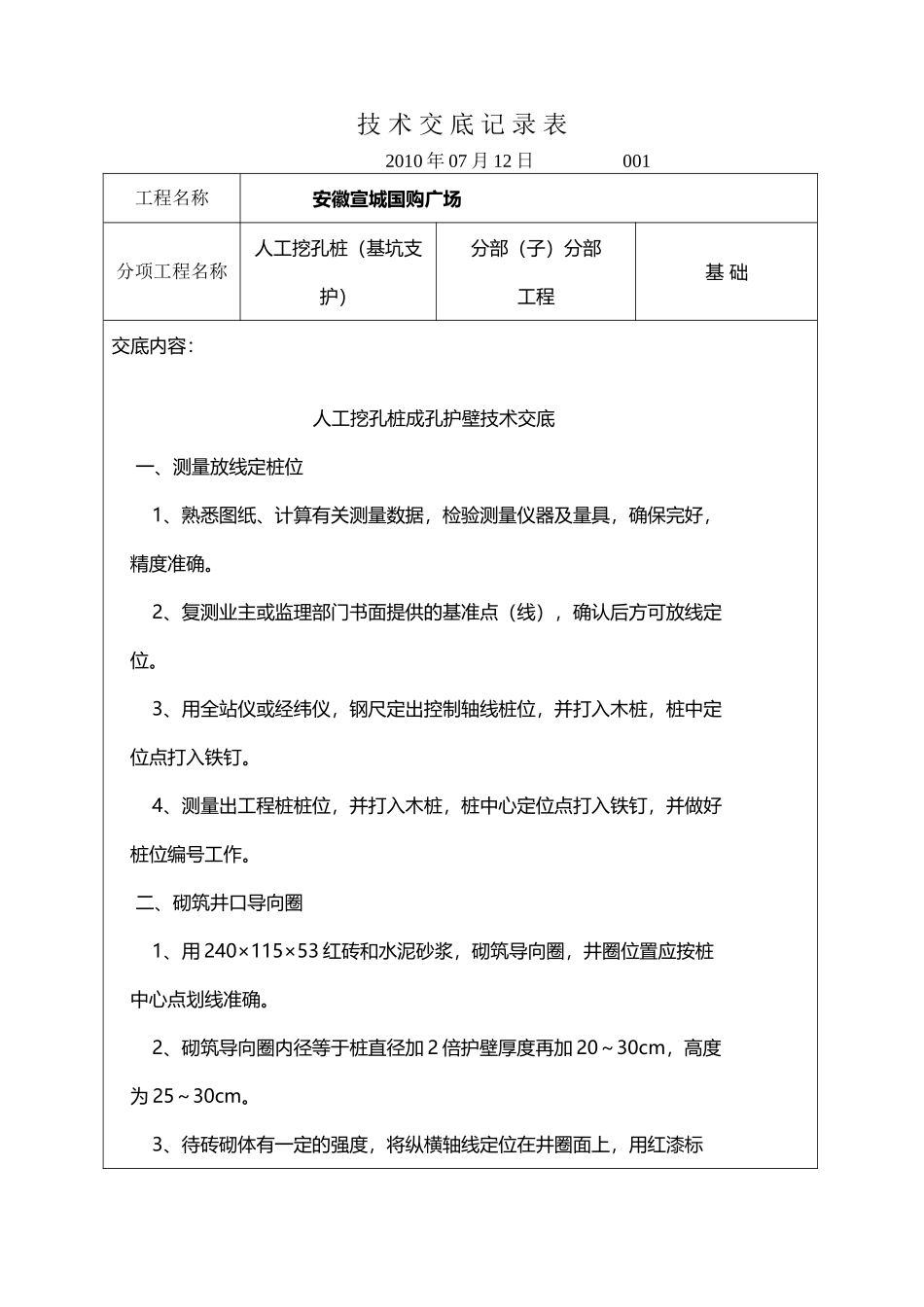

人工挖孔桩技术交底 001(4页)Good is good, but better carries it.精益求精，善益求善。 技 术 交 底 记 录 表 2010 年 07 月 12 日001工程名称安徽宣城国购广场分项工程名称人工挖孔桩（基坑支护）分部（子）分部工程基 础交底内容： 人工挖孔桩成孔护壁技术交底 一、测量放线定桩位 1、熟悉图纸、计算有关测量数据，检验测量仪器及量具，确保完好，精度准确。 2、复测业主或监理部门书面提供的基准点（线），确认后方可放线定位。 3、用全站仪或经纬仪，钢尺定出控制轴线桩位，并打入木桩，桩中定位点打入铁钉。 4、测量出工程桩桩位，并打入木桩，桩中心定位点打入铁钉，并做好桩位编号工作。 二、砌筑井口导向圈 1、用 240×115×53 红砖和水泥砂浆，砌筑导向圈，井圈位置应按桩中心点划线准确。 2、砌筑导向圈内径等于桩直径加 2 倍护壁厚度再加 20～30cm，高度为 25～30cm。 3、待砖砌体有一定的强度，将纵横轴线定位在井圈面上，用红漆标注，按东、西、南、北各打入一根铁钉成正交。供检查桩孔中心垂直度用。 三、成孔掘进 1、第一节挖土深度达到 90cm 后，支钢模板与导向圈平齐，按导向圈控制点拉十字线，测量模板中心位置，偏差不得大于 2cm。按施工图绑扎钢筋，经监理人员验收后，浇筑护壁砼。 2、挖土应从上至下，逐层用镐、锨进行遇坚硬土层，用锤、风镐破裂，挖土直径应严格按图施工。每段开挖深度必须小于 95cm，确保护壁砼搭接 5cm 以上。 3、每节钢模板安装，应与上节护壁中心垂直，每三节按孔口控制点，复测垂直中心线确保桩孔中心，及垂直度符合要求。 4、成孔施工中的渣土，用手摇绞车或电动绞车和箩筐提出井口，倒至井口 2m 以内。 5、护壁采纳自拌细砼，在浇筑时必须用木棒或钢筋均匀插捣，并用手锤敲打模板，确保砼密实。 6、砼护壁浇筑应在当日连续施工完毕，24 小时后方可拆除模板，再进行下节施工。 7、成孔如遇到淤泥，流砂层时，应实行“三快”法施工，既快挖、快验、快护壁，进尺深度 40cm，用 50cm 钢模板护壁一次，砼搭接长度 0.1m，必要时采纳打入钢筋等必要措施。 8、施工时如遇到护壁溢水，应插管排水，待浇筑桩芯砼时采纳速凝剂填堵。 9、扩大头部分施工采纳先挖桩直径体，再挖扩底尺寸，从上至下削成扩底形状。 10、挖孔结束，如桩端持力层在粘土层或较软的强风化层，应及时用砼浇筑封底。 11、每班制作一组标养砼试件，一组同条件砼试件，按...
