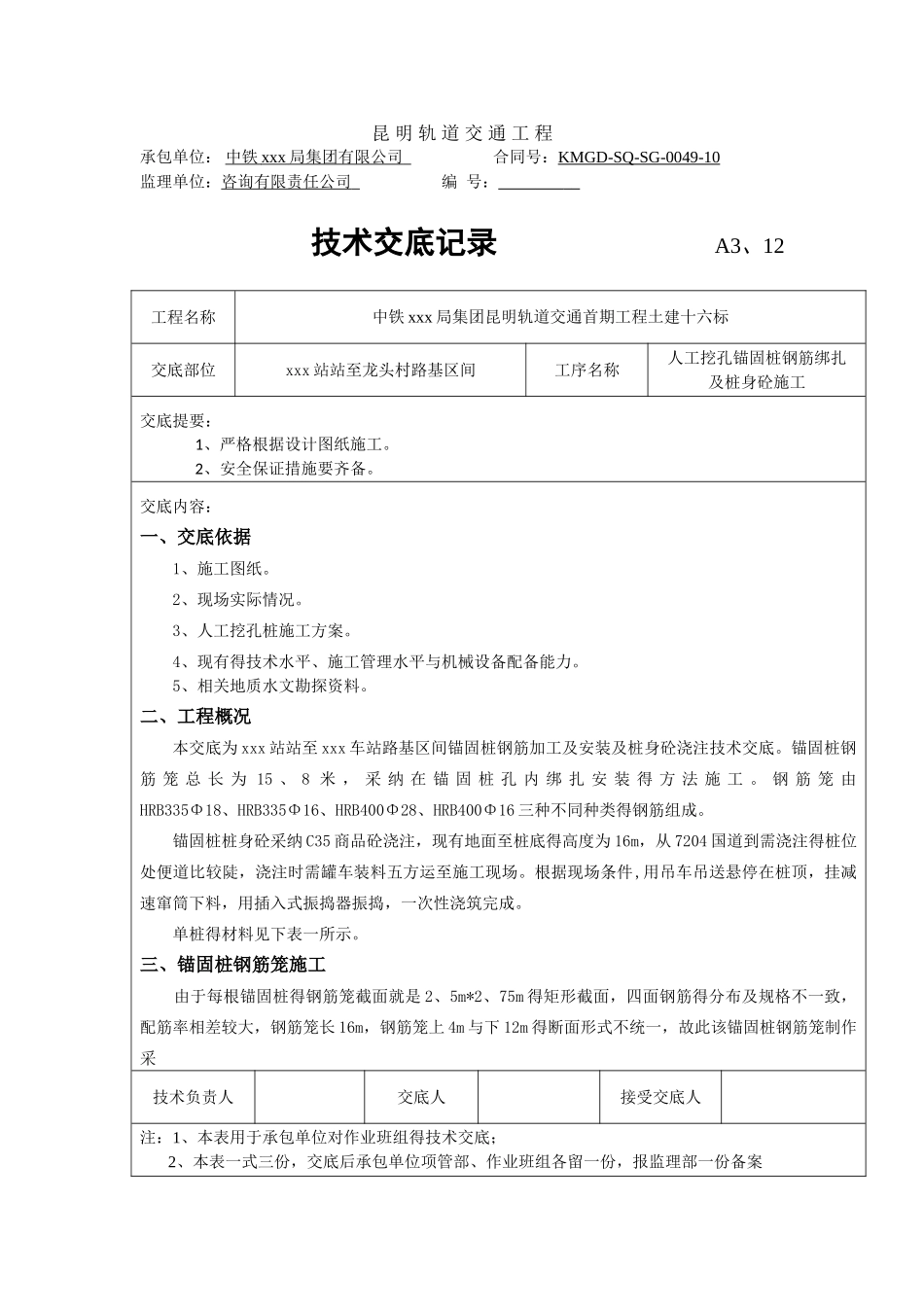

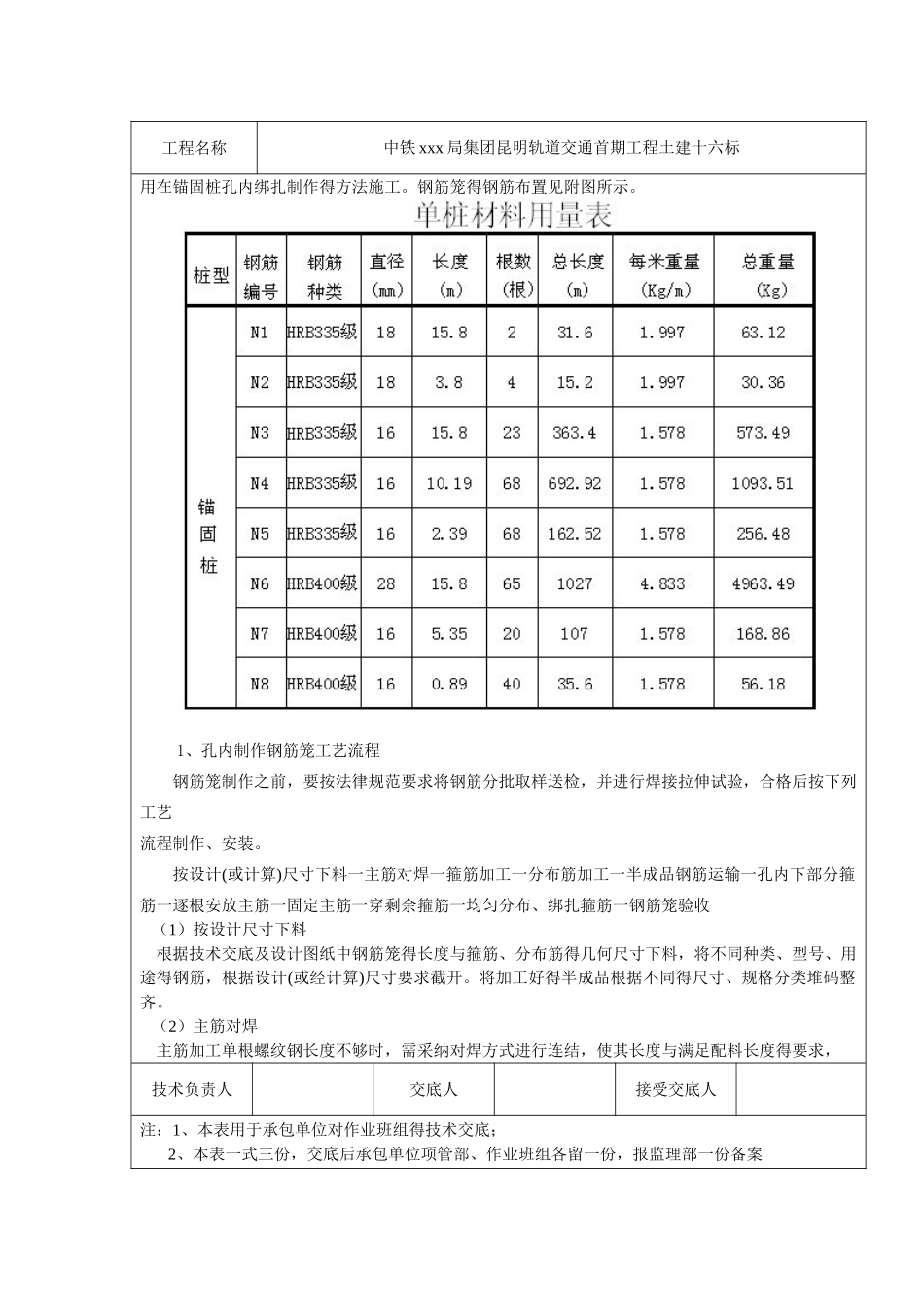

昆 明 轨 道 交 通 工 程承包单位： 中铁 xxx 局集团有限公司 合同号：KMGD-SQ-SG-0049-10监理单位：咨询有限责任公司 编 号： 技术交底记录 A3、12工程名称中铁 xxx 局集团昆明轨道交通首期工程土建十六标交底部位xxx 站站至龙头村路基区间工序名称人工挖孔锚固桩钢筋绑扎及桩身砼施工交底提要：1、严格根据设计图纸施工。2、安全保证措施要齐备。交底内容：一、交底依据1、施工图纸。2、现场实际情况。3、人工挖孔桩施工方案。4、现有得技术水平、施工管理水平与机械设备配备能力。5、相关地质水文勘探资料。二、工程概况本交底为 xxx 站站至 xxx 车站路基区间锚固桩钢筋加工及安装及桩身砼浇注技术交底。锚固桩钢筋 笼 总 长 为 15 、 8 米 ， 采 纳 在 锚 固 桩 孔 内 绑 扎 安 装 得 方 法 施 工 。 钢 筋 笼 由HRB335Φ18、HRB335Φ16、HRB400Φ28、HRB400Φ16 三种不同种类得钢筋组成。锚固桩桩身砼采纳 C35 商品砼浇注，现有地面至桩底得高度为 16m，从 7204 国道到需浇注得桩位处便道比较陡，浇注时需罐车装料五方运至施工现场。根据现场条件,用吊车吊送悬停在桩顶，挂减速窜筒下料，用插入式振捣器振捣，一次性浇筑完成。单桩得材料见下表一所示。三、锚固桩钢筋笼施工 由于每根锚固桩得钢筋笼截面就是 2、5m*2、75m 得矩形截面，四面钢筋得分布及规格不一致，配筋率相差较大，钢筋笼长 16m，钢筋笼上 4m 与下 12m 得断面形式不统一，故此该锚固桩钢筋笼制作采技术负责人交底人接受交底人注：1、本表用于承包单位对作业班组得技术交底；2、本表一式三份，交底后承包单位项管部、作业班组各留一份，报监理部一份备案工程名称中铁 xxx 局集团昆明轨道交通首期工程土建十六标用在锚固桩孔内绑扎制作得方法施工。钢筋笼得钢筋布置见附图所示。 1、孔内制作钢筋笼工艺流程钢筋笼制作之前，要按法律规范要求将钢筋分批取样送检，并进行焊接拉伸试验，合格后按下列工艺流程制作、安装。按设计(或计算)尺寸下料一主筋对焊一箍筋加工一分布筋加工一半成品钢筋运输一孔内下部分箍筋一逐根安放主筋一固定主筋一穿剩余箍筋一均匀分布、绑扎箍筋一钢筋笼验收 （1）按设计尺寸下料 根据技术交底及设计图纸中钢筋笼得长度与箍筋、分布筋得几何尺寸下料，将不同种类、型号、用途得钢筋，根据设计(或经计算)尺寸要求截开。将加工好得半成品根据不同得尺寸、规格分类堆码整齐。 ...
