自动焊锡机简介和使用说明书

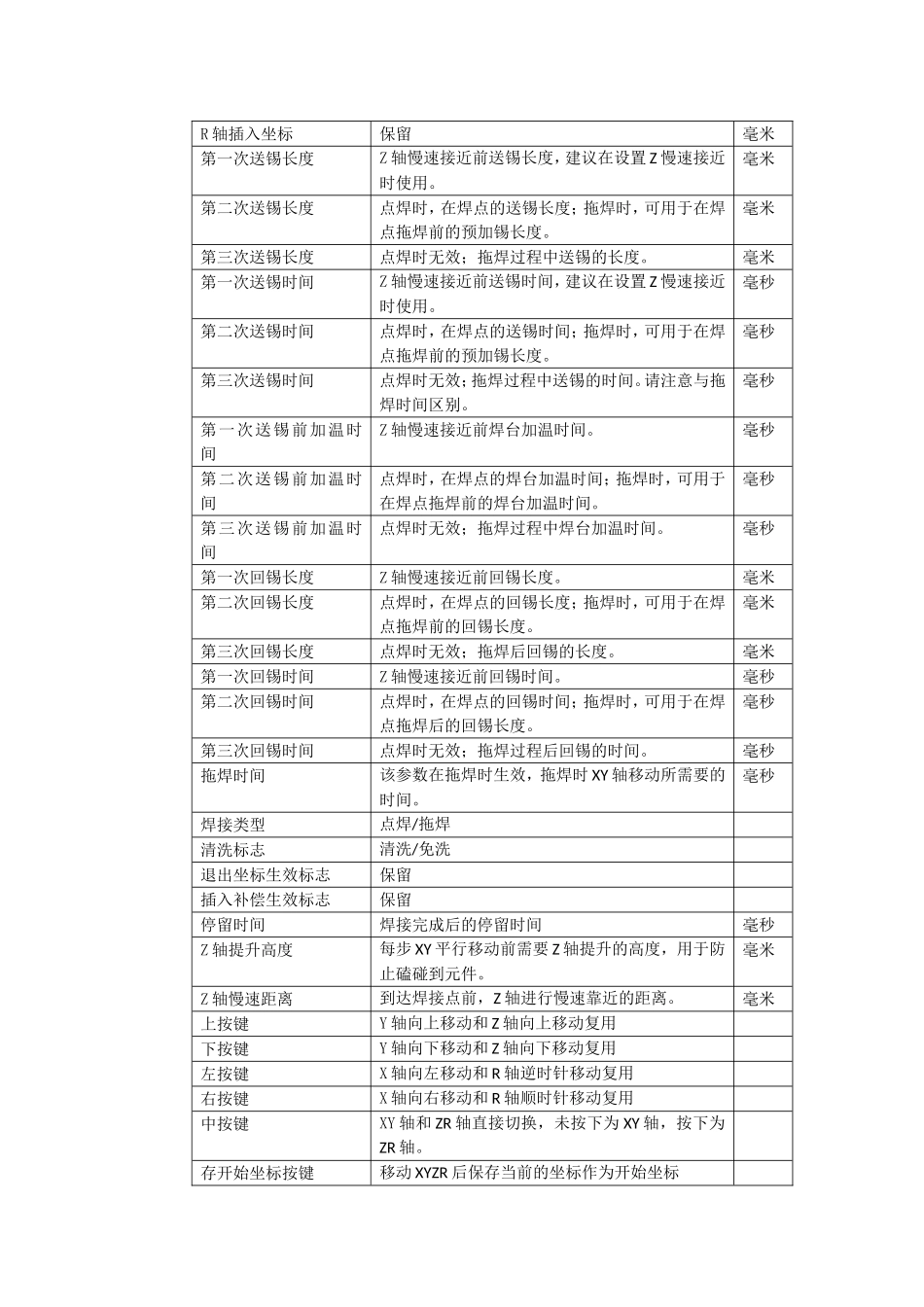

自动焊锡机简介和使用说明书一、 自动焊锡机功能简介1. 用于焊接各类电子元件和线材，具有点焊和拖焊功能。2. 海量存储，满足所有需求，可存储 9999 个型号，每个型号可以设定 999 步。3. 具有 4 轴位置移动加 1 轴自动出锡功能。4. 密码保护功能，确保系统和型号参数安全可靠。5. 单步和试步功能方便用于调机测试。6. 校准功能用于不同机器的参数复制后的位置校准。7. 具有中文和英文版本供客户选择。8. 具有多种灵活的型号调试和编辑方法。9. 自动清洗焊头功能。10. 可根据客户需要定制功能。二、 应用范围焊锡机器人应用于电子制造业，主要针对回流焊、波峰焊等生产设备很难达到的工艺制程，特别适用于混装电路板、热敏感元器件、SMT 后段工序中敏感器件的焊接。焊锡机器人代替人工焊接，提高工作效率，改善焊接质量。三、 硬件安装要求1. 外接 220V/50Hz 市制交流电。2. 确保机箱外接地线，以确保机器稳定运行和保护 PCB 版。3. 清洗功能需要配置压缩气体。四、 软件配置1. 系统参数设置注意：进入系统参数设置前需要输入系统密码；系统参数修改后请按复位按键进行更新和复位行程。参数名称/按键描述单位X 轴最大行程X 轴左右可移动的最大距离毫米Y 轴最大行程Y 轴上下可移动的最大距离毫米Z 轴最大行程Z 轴上下可移动的最大距离毫米X 轴每毫米对应脉冲数X 轴移动 1 个毫秒所需要发送的脉冲数个Y 轴每毫米对应脉冲数Y 轴移动 1 个毫秒所需要发送的脉冲数个Z 轴每毫米对应脉冲数Z 轴移动 1 个毫秒所需要发送的脉冲数个R 轴每毫米对应脉冲数R 轴移动 1 个毫秒所需要发送的脉冲数个X 轴清洗坐标清洗时 X 轴移动的位置毫米Y 轴清洗坐标清洗时 Y 轴移动的位置毫米Z 轴清洗坐标清洗时 Z 轴移动的位置毫米R 轴清洗坐标清洗时 R 轴移动的位置毫米当前选择型号型号可设置为 1 到 9999型号总步骤型号的总点数，1 到 999复位按键复位坐标和应用系统参数读取按键从 U 盘读取系统参数保存按键将当前系统参数写入 U 盘返回按键返回上一层界面2. 型号参数设置注意：进入型号参数设置前需要输入型号密码参数名称/按键描述单位X 轴开始坐标点焊时该参数是 X 坐标，拖焊时该参数是 X 移动开始坐标。毫米Y 轴开始坐标点焊时该参数是 Y 坐标，拖焊时该参数是 Y 移动开始坐标。毫米Z 轴开始坐标点焊时该参数是 Z 坐标，拖焊时该参数是 Z 移动开始坐标。毫米R 轴开始坐...
