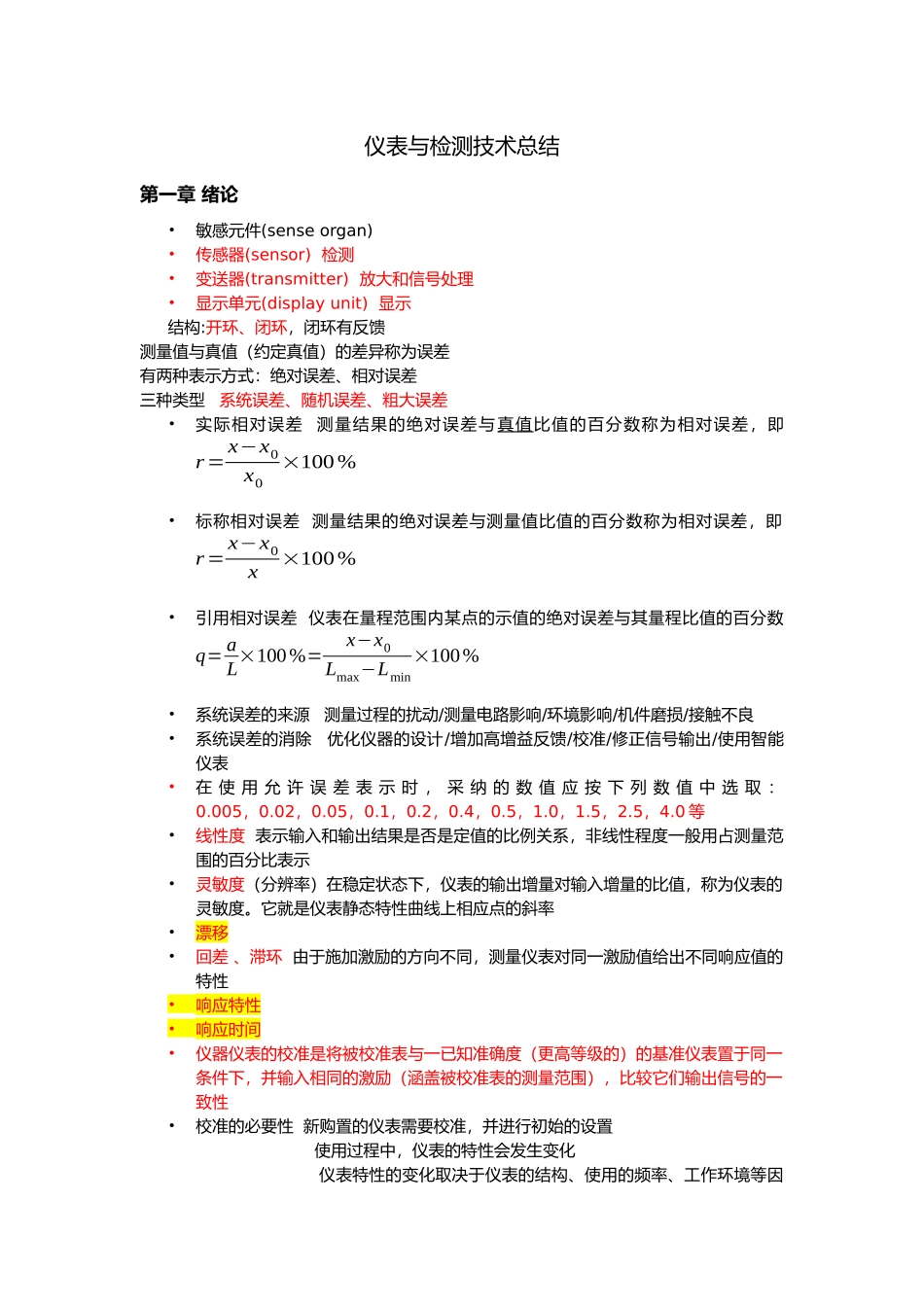

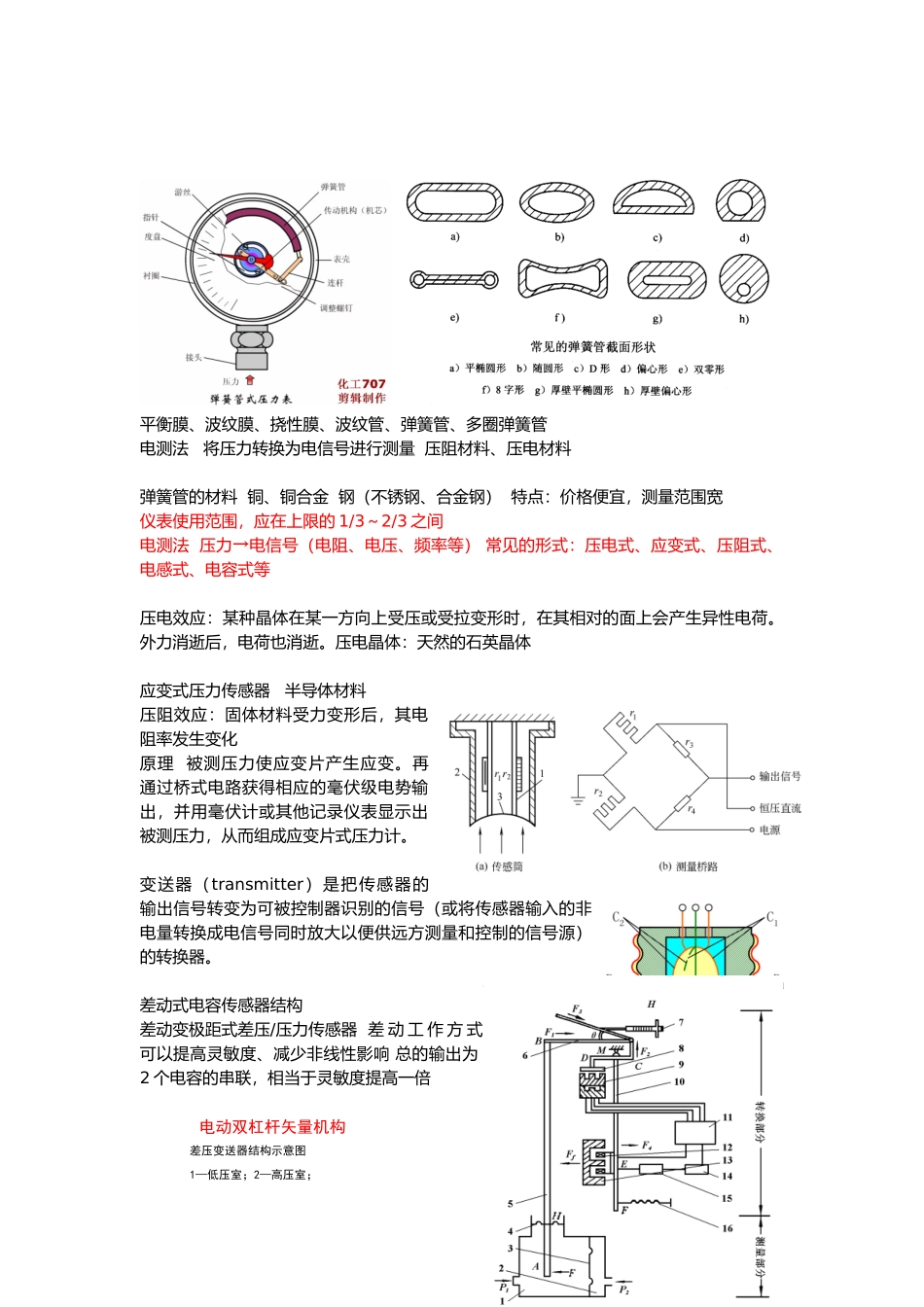

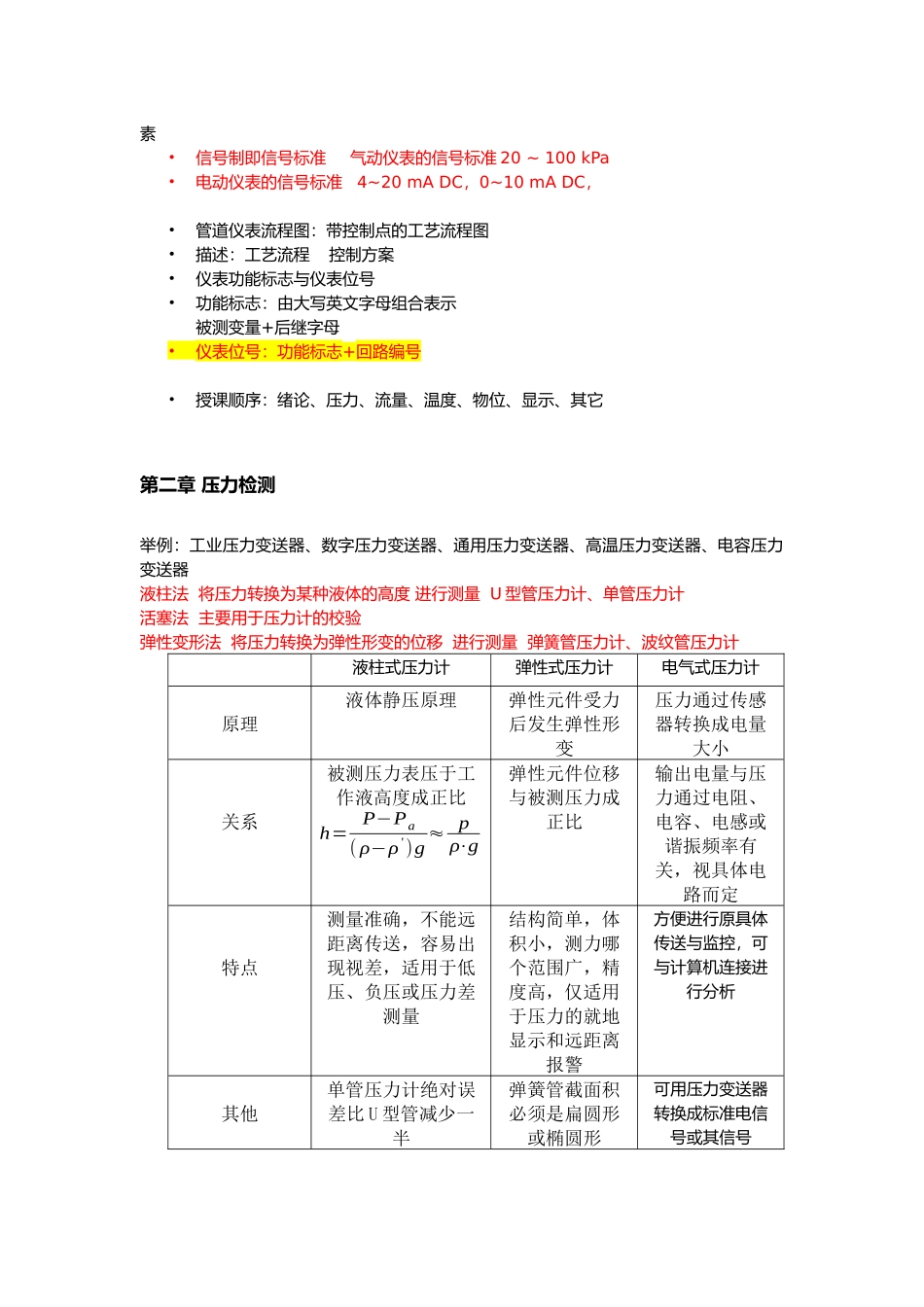

仪表与检测技术总结第一章 绪论•敏感元件(sense organ)•传感器(sensor) 检测•变送器(transmitter) 放大和信号处理•显示单元(display unit) 显示结构:开环、闭环，闭环有反馈测量值与真值（约定真值）的差异称为误差有两种表示方式：绝对误差、相对误差三种类型 系统误差、随机误差、粗大误差•实际相对误差 测量结果的绝对误差与 真值比值的百分数称为相对误差，即r= x−x0x0×100%•标称相对误差 测量结果的绝对误差与测量值比值的百分数称为相对误差，即r= x−x0x×100%•引用相对误差 仪表在量程范围内某点的示值的绝对误差与其量程比值的百分数q= aL×100%=x−x0Lmax−Lmin×100%•系统误差的来源 测量过程的扰动/测量电路影响/环境影响/机件磨损/接触不良•系统误差的消除 优化仪器的设计/增加高增益反馈/校准/修正信号输出/使用智能仪表•在 使 用 允 许 误 差 表 示 时 ， 采 纳 的 数 值 应 按 下 列 数 值 中 选 取 ：0.005，0.02，0.05，0.1，0.2，0.4，0.5，1.0，1.5，2.5，4.0 等 •线性度 表示输入和输出结果是否是定值的比例关系，非线性程度一般用占测量范围的百分比表示•灵敏度（分辨率）在稳定状态下，仪表的输出增量对输入增量的比值，称为仪表的灵敏度。它就是仪表静态特性曲线上相应点的斜率•漂移 •回差 、滞环 由于施加激励的方向不同，测量仪表对同一激励值给出不同响应值的特性•响应特性•响应时间•仪器仪表的校准是将被校准表与一已知准确度（更高等级的）的基准仪表置于同一条件下，并输入相同的激励（涵盖被校准表的测量范围），比较它们输出信号的一致性•校准的必要性 新购置的仪表需要校准，并进行初始的设置 使用过程中，仪表的特性会发生变化仪表特性的变化取决于仪表的结构、使用的频率、工作环境等因素•信号制即信号标准 气动仪表的信号标准 20 ~ 100 kPa•电动仪表的信号标准 4~20 mA DC，0~10 mA DC，•管道仪表流程图：带控制点的工艺流程图•描述：工艺流程 控制方案•仪表功能标志与仪表位号•功能标志：由大写英文字母组合表示被测变量+后继字母•仪表位号：功能标志+回路编号•授课顺序：绪论、压力、流量、温度、物位、显示、其它第二章 压力检测举例：工业压力变送器、数字压力变送器、通用压力变送器、高温压力变送器、电容压力变送器液柱法 将压力转换为某种液体的高度 进行测量 U 型管压力计、单管压力计活塞法 主要用...
