人防工程锚固长度和搭接长度

人防工程锚固长度和搭接长度_第1页
1/7
人防工程锚固长度和搭接长度_第2页
2/7
人防工程锚固长度和搭接长度_第3页
3/7

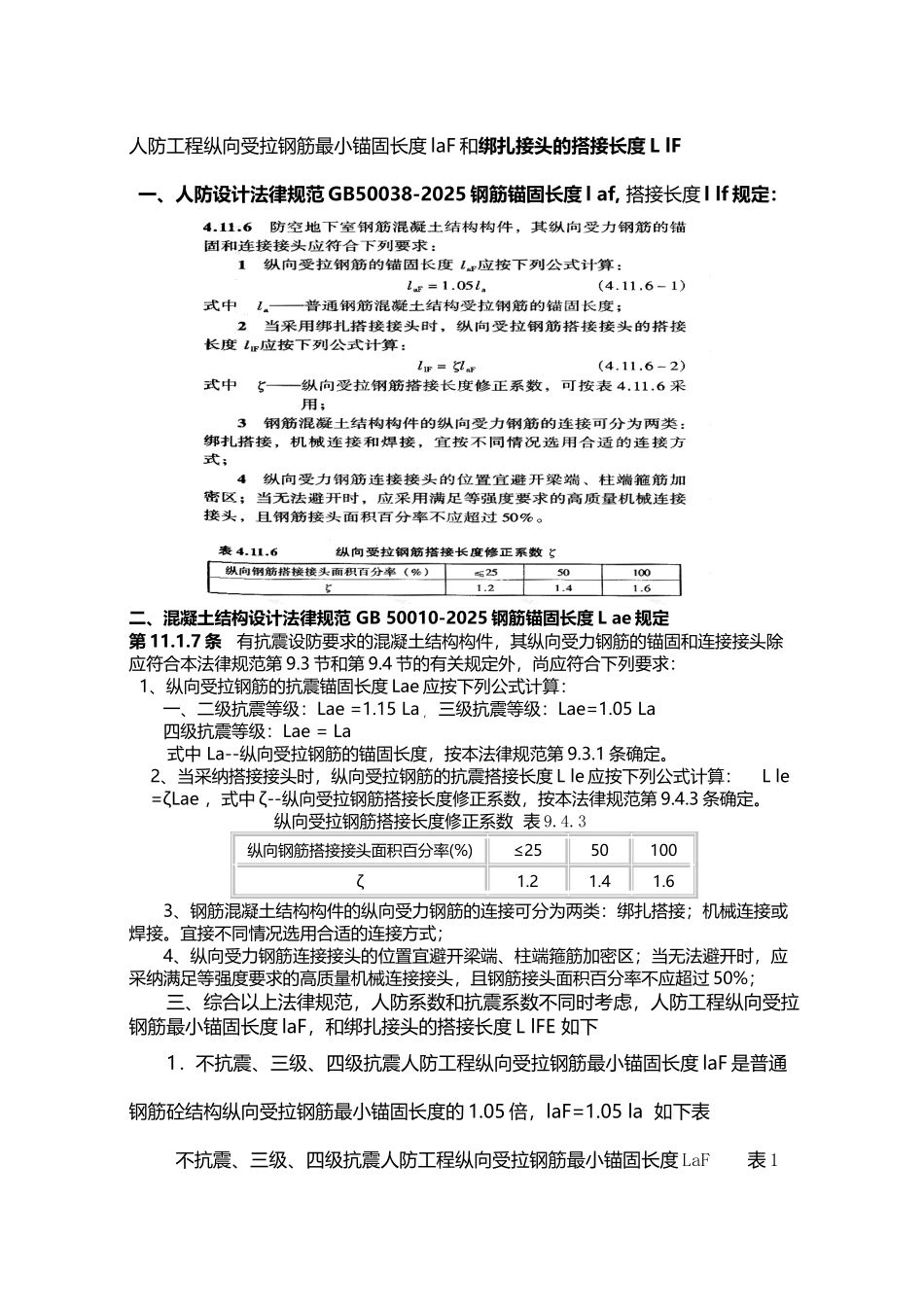

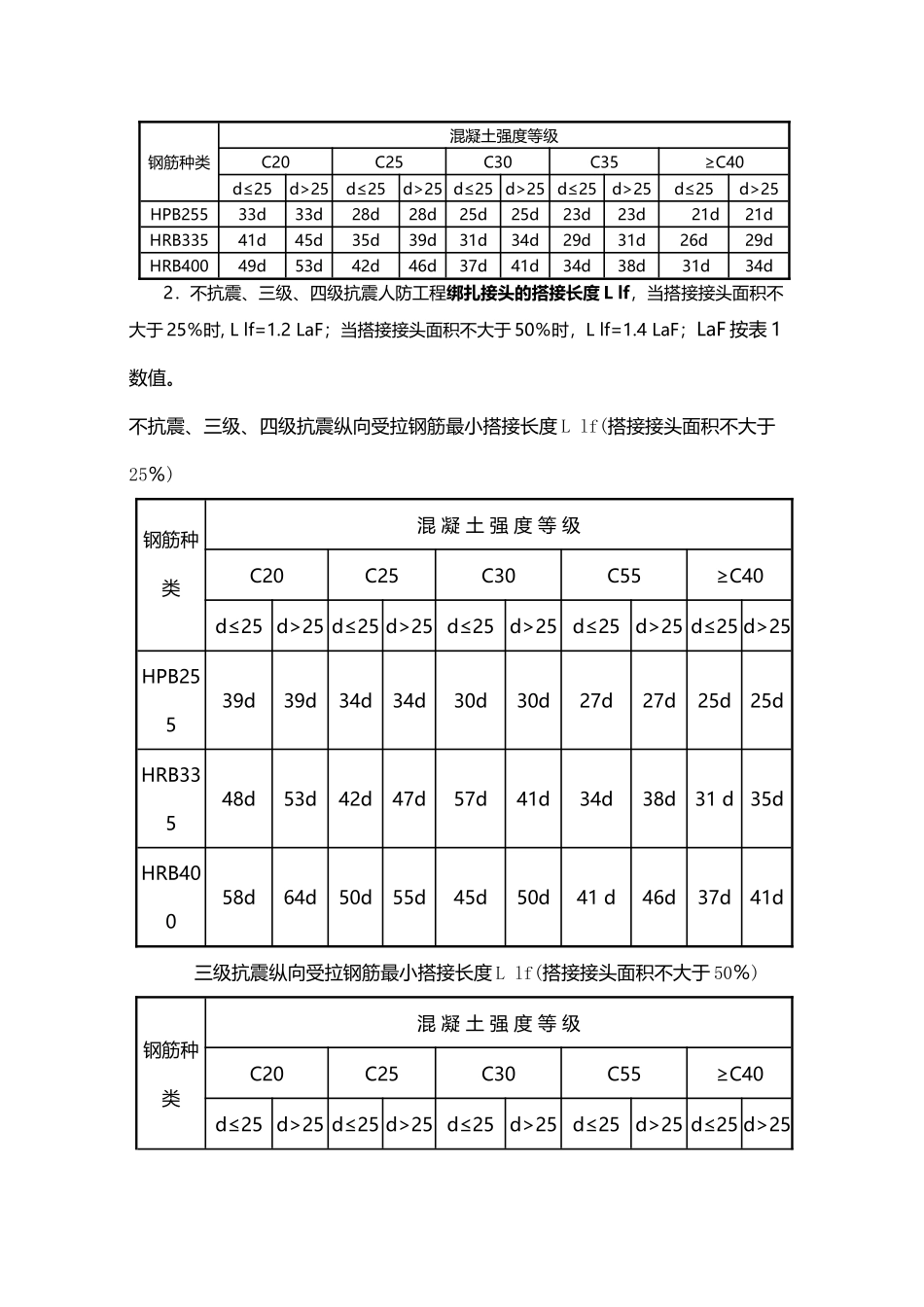

人防工程锚固长度和搭接长度(4 页)Good is good, but better carries it.精益求精,善益求善。人防工程纵向受拉钢筋最小锚固长度 laF 和绑扎接头的搭接长度 L lF一、人防设计法律规范 GB50038-2025 钢筋锚固长度 l af, 搭接长度 l lf 规定:二、混凝土结构设计法律规范 GB 50010-2025 钢筋锚固长度 L ae 规定第 11.1.7 条 有抗震设防要求的混凝土结构构件,其纵向受力钢筋的锚固和连接接头除应符合本法律规范第 9.3 节和第 9.4 节的有关规定外,尚应符合下列要求: 1、纵向受拉钢筋的抗震锚固长度 Lae 应按下列公式计算:一、二级抗震等级:Lae =1.15 La , 三级抗震等级:Lae=1.05 La四级抗震等级:Lae = La式中 La--纵向受拉钢筋的锚固长度,按本法律规范第 9.3.1 条确定。2、当采纳搭接接头时,纵向受拉钢筋的抗震搭接长度 L le 应按下列公式计算: L le =ζLae ,式中 ζ--纵向受拉钢筋搭接长度修正系数,按本法律规范第 9.4.3 条确定。 纵向受拉钢筋搭接长度修正系数 表 9.4.3 纵向钢筋搭接接头面积百分率(%)≤2550100ζ1.21.41.63、钢筋混凝土结构构件的纵向受力钢筋的连接可分为两类:绑扎搭接;机械连接或焊接。宜接不同情况选用合适的连接方式;4、纵向受力钢筋连接接头的位置宜避开梁端、柱端箍筋加密区;当无法避开时,应采纳满足等强度要求的高质量机械连接接头,且钢筋接头面积百分率不应超过 50%;三、综合以上法律规范,人防系数和抗震系数不同时考虑,人防工程纵向受拉钢筋最小锚固长度 laF,和绑扎接头的搭接长度 L lFE 如下1.不抗震、三级、四级抗震人防工程纵向受拉钢筋最小锚固长度 laF 是普通钢筋砼结构纵向受拉钢筋最小锚固长度的 1.05 倍,laF=1.05 la 如下表不抗震、三级、四级抗震人防工程纵向受拉钢筋最小锚固长度 LaF 表 1钢筋种类混凝土强度等级C20C25C30C35≥C40d≤25d>25d≤25d>25 d≤25 d>25 d≤25d>25d≤25d>25HPB25533d33d28d28d25d25d23d23d21d21dHRB33541d45d35d39d31d34d29d31d26d29dHRB40049d53d42d46d37d41d34d38d 31d34d2.不抗震、三级、四级抗震人防工程绑扎接头的搭接长度 L lf,当搭接接头面积不大于 25%时, L lf=1.2 LaF;当搭接接头面积不大于 50%时,L lf=1.4 LaF;LaF 按表 1数值。不抗震、三级、四级抗震纵向受拉钢筋最小搭接长度 L lf(搭接接头面积不大于25%)钢筋种类混 凝 土 强 度 等 ...
