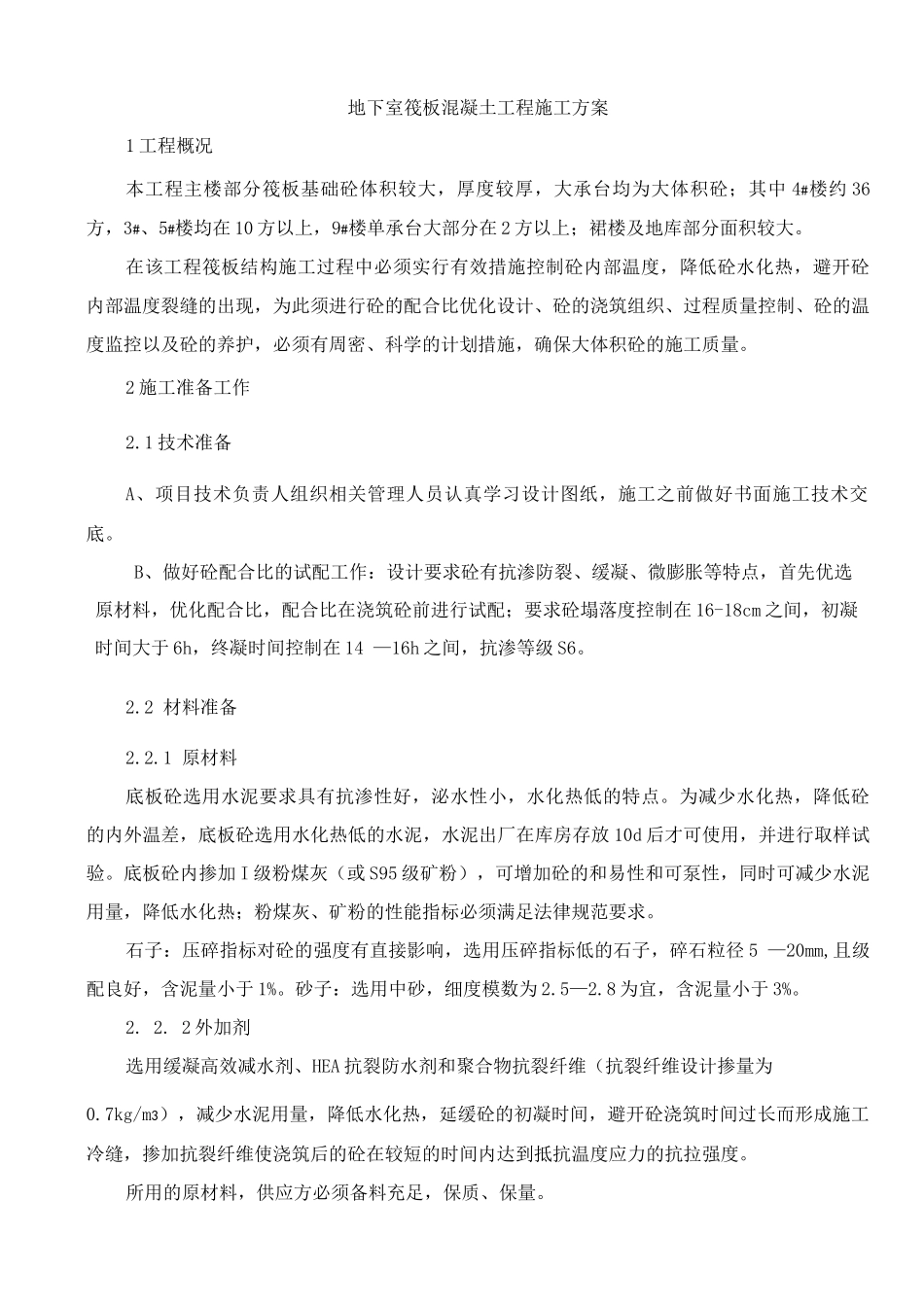

地下室筏板混凝土工程施工方案1 工程概况本工程主楼部分筏板基础砼体积较大，厚度较厚，大承台均为大体积砼；其中 4#楼约 36方，3#、5#楼均在 10 方以上，9#楼单承台大部分在 2 方以上；裙楼及地库部分面积较大
在该工程筏板结构施工过程中必须实行有效措施控制砼内部温度，降低砼水化热，避开砼内部温度裂缝的出现，为此须进行砼的配合比优化设计、砼的浇筑组织、过程质量控制、砼的温度监控以及砼的养护，必须有周密、科学的计划措施，确保大体积砼的施工质量
2 施工准备工作2
1 技术准备A、项目技术负责人组织相关管理人员认真学习设计图纸，施工之前做好书面施工技术交底
B、做好砼配合比的试配工作：设计要求砼有抗渗防裂、缓凝、微膨胀等特点，首先优选原材料，优化配合比，配合比在浇筑砼前进行试配；要求砼塌落度控制在 16-18cm 之间，初凝时间大于 6h，终凝时间控制在 14 —16h 之间，抗渗等级 S6
2 材料准备2
1 原材料底板砼选用水泥要求具有抗渗性好，泌水性小，水化热低的特点
为减少水化热，降低砼的内外温差，底板砼选用水化热低的水泥，水泥出厂在库房存放 10d 后才可使用，并进行取样试验
底板砼内掺加 I 级粉煤灰（或 S95 级矿粉），可增加砼的和易性和可泵性，同时可减少水泥用量，降低水化热；粉煤灰、矿粉的性能指标必须满足法律规范要求
石子：压碎指标对砼的强度有直接影响，选用压碎指标低的石子，碎石粒径 5 —20mm,且级配良好，含泥量小于 1%
砂子：选用中砂，细度模数为 2
8 为宜，含泥量小于 3%
2 外加剂选用缓凝高效减水剂、HEA 抗裂防水剂和聚合物抗裂纤维（抗裂纤维设计掺量为0
7kg/m3），减少水泥用量，降低水化热，延缓砼的初凝时间，避开砼浇筑时间过长而形成施工冷缝，掺加抗裂纤维使浇筑后的砼在较短的时间内达到抵抗温度应力的抗拉
