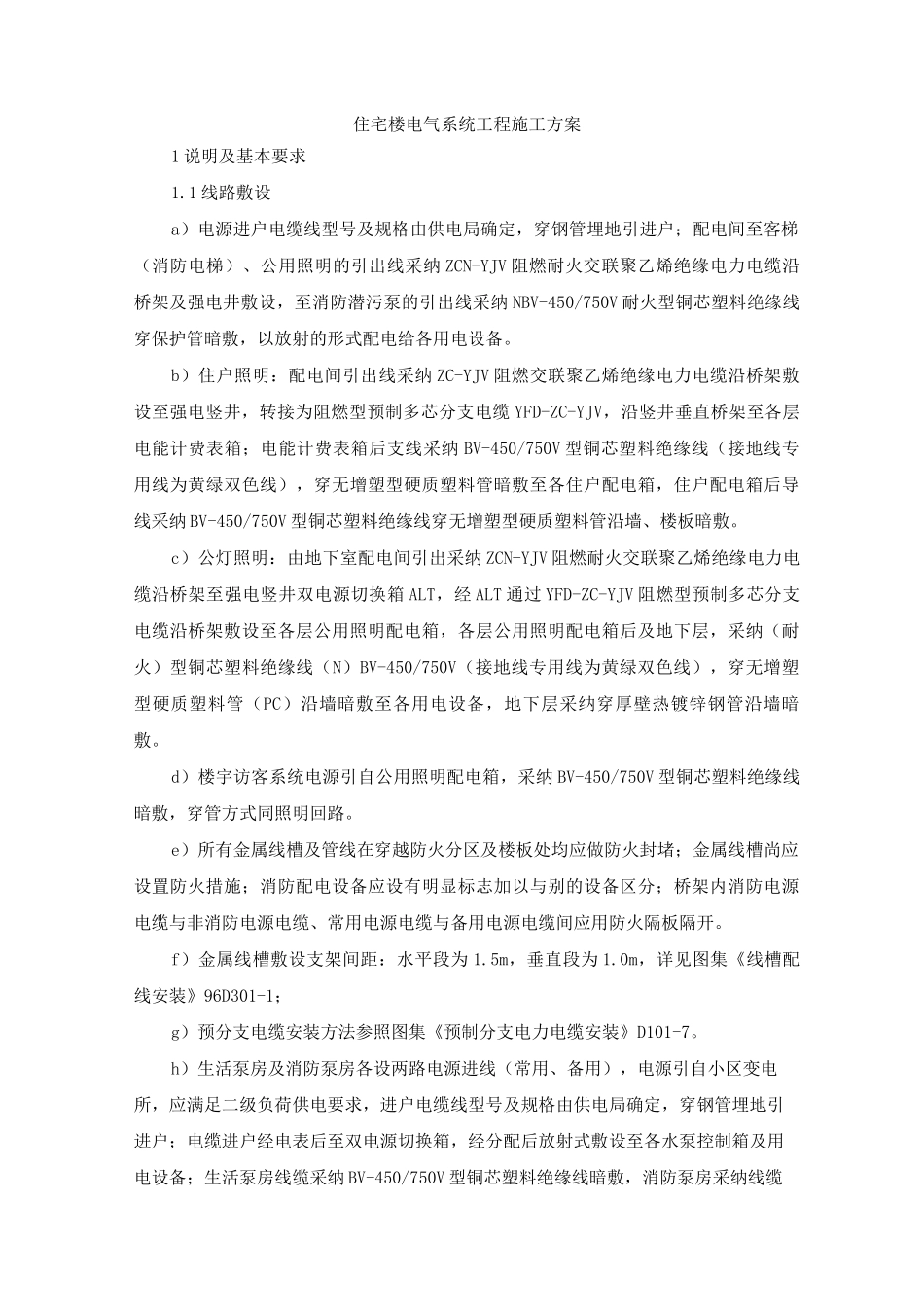

住宅楼电气系统工程施工方案

住宅楼电气系统工程施工方案1 说明及基本要求1.1 线路敷设a）电源进户电缆线型号及规格由供电局确定，穿钢管埋地引进户；配电间至客梯（消防电梯）、公用照明的引出线采纳 ZCN-YJV 阻燃耐火交联聚乙烯绝缘电力电缆沿桥架及强电井敷设，至消防潜污泵的引出线采纳 NBV-450/750V 耐火型铜芯塑料绝缘线穿保护管暗敷，以放射的形式配电给各用电设备。b）住户照明：配电间引出线采纳 ZC-YJV 阻燃交联聚乙烯绝缘电力电缆沿桥架敷设至强电竖井，转接为阻燃型预制多芯分支电缆 YFD-ZC-YJV，沿竖井垂直桥架至各层电能计费表箱；电能计费表箱后支线采纳 BV-450/750V 型铜芯塑料绝缘线（接地线专用线为黄绿双色线），穿无增塑型硬质塑料管暗敷至各住户配电箱，住户配电箱后导线采纳 BV-450/750V 型铜芯塑料绝缘线穿无增塑型硬质塑料管沿墙、楼板暗敷。c）公灯照明：由地下室配电间引出采纳 ZCN-YJV 阻燃耐火交联聚乙烯绝缘电力电缆沿桥架至强电竖井双电源切换箱 ALT，经 ALT 通过 YFD-ZC-YJV 阻燃型预制多芯分支电缆沿桥架敷设至各层公用照明配电箱，各层公用照明配电箱后及地下层，采纳（耐火）型铜芯塑料绝缘线（N）BV-450/750V（接地线专用线为黄绿双色线），穿无增塑型硬质塑料管（PC）沿墙暗敷至各用电设备，地下层采纳穿厚壁热镀锌钢管沿墙暗敷。d）楼宇访客系统电源引自公用照明配电箱，采纳 BV-450/750V 型铜芯塑料绝缘线暗敷，穿管方式同照明回路。e）所有金属线槽及管线在穿越防火分区及楼板处均应做防火封堵；金属线槽尚应设置防火措施；消防配电设备应设有明显标志加以与别的设备区分；桥架内消防电源电缆与非消防电源电缆、常用电源电缆与备用电源电缆间应用防火隔板隔开。f）金属线槽敷设支架间距：水平段为 1.5m，垂直段为 1.0m，详见图集《线槽配线安装》96D301-1；g）预分支电缆安装方法参照图集《预制分支电力电缆安装》D101-7。h）生活泵房及消防泵房各设两路电源进线（常用、备用），电源引自小区变电所，应满足二级负荷供电要求，进户电缆线型号及规格由供电局确定，穿钢管埋地引进户；电缆进户经电表后至双电源切换箱，经分配后放射式敷设至各水泵控制箱及用电设备；生活泵房线缆采纳 BV-450/750V 型铜芯塑料绝缘线暗敷，消防泵房采纳线缆采纳 NBV-450/750V 型耐火型铜芯塑料绝缘线暗敷。i）消防设备线路暗敷时应满足其保护层厚度不应小于 30mm。1.2 设备安装a）住宅计费电表箱挂墙安装，下边离地 1.1m ...
