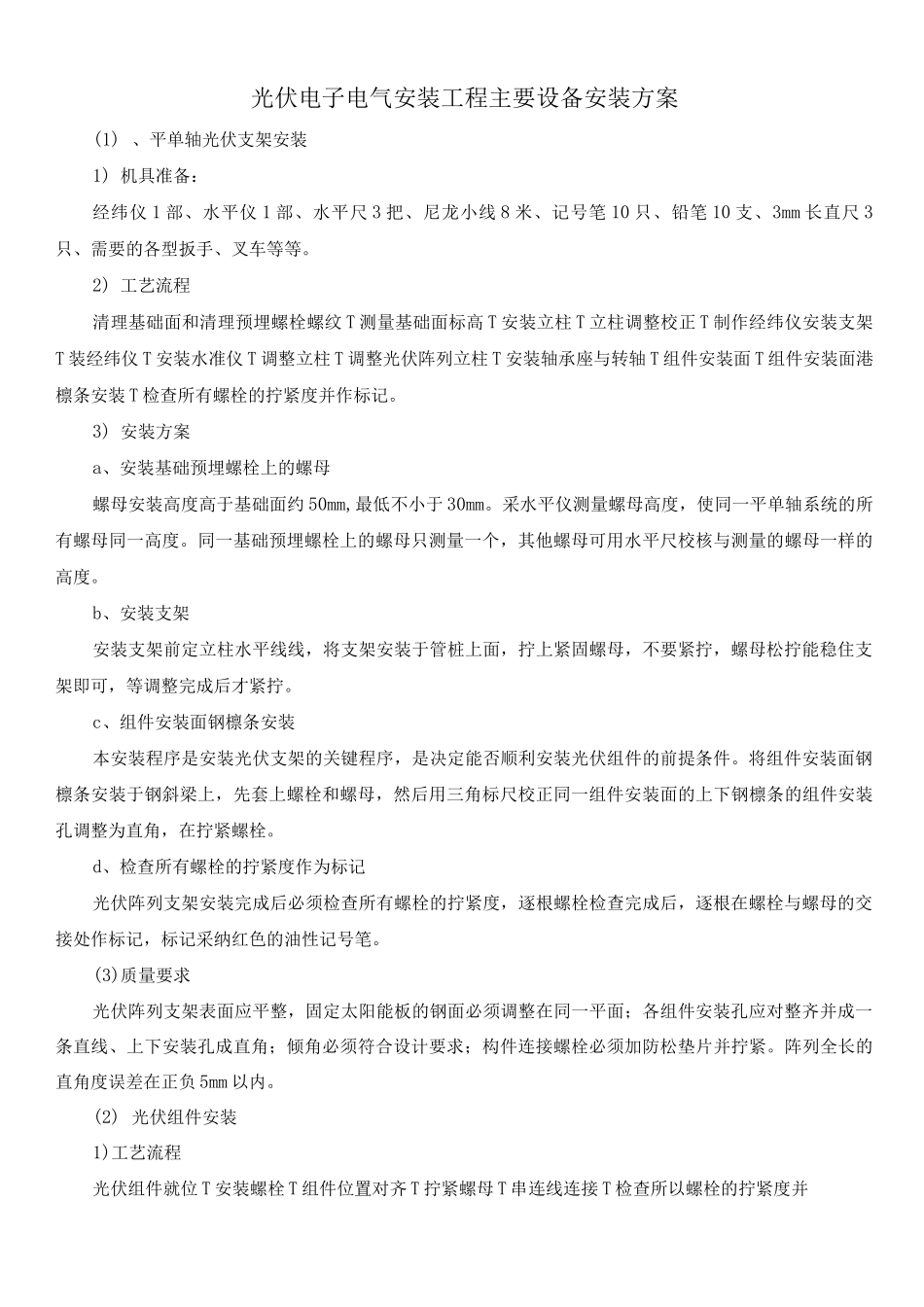

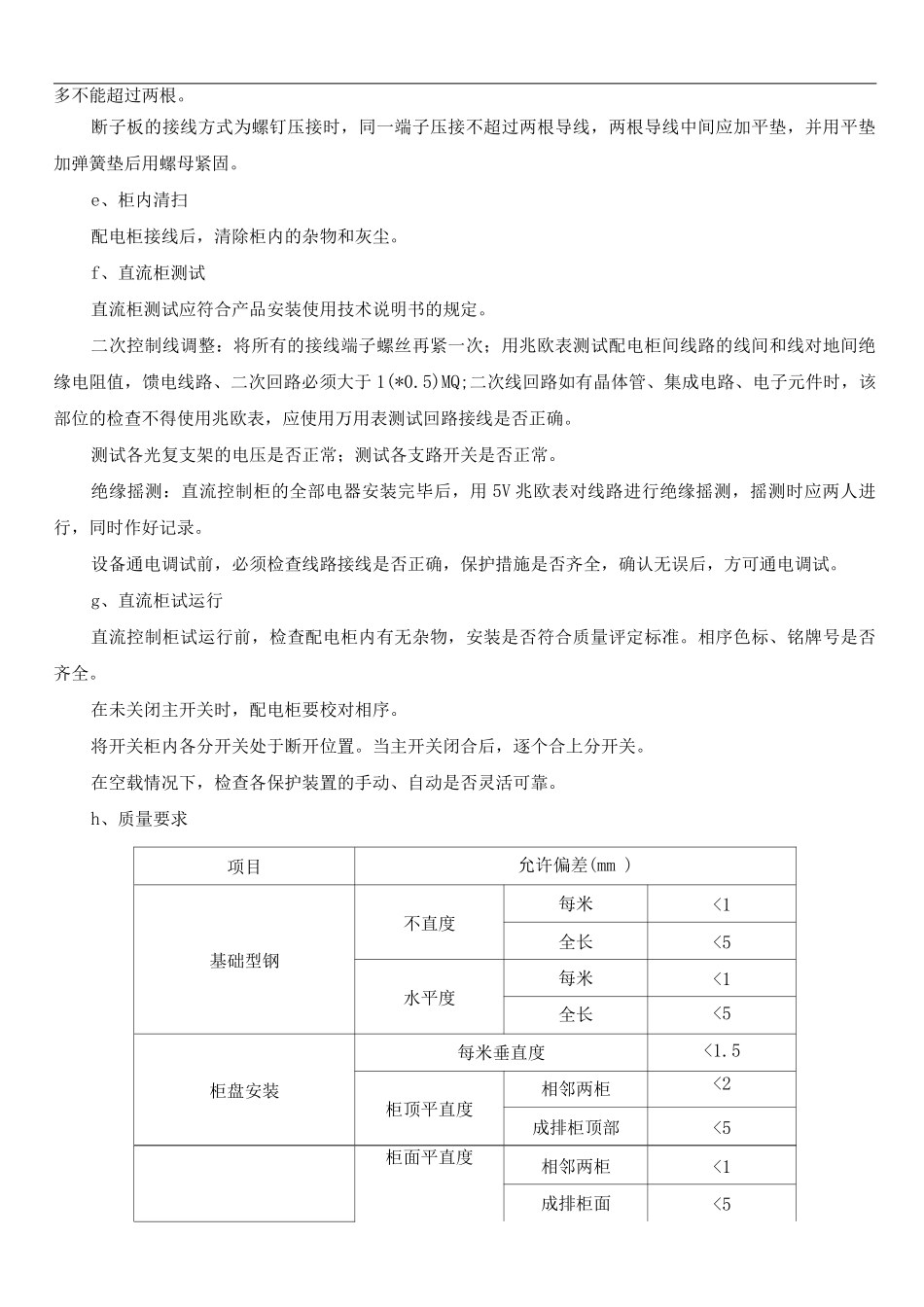

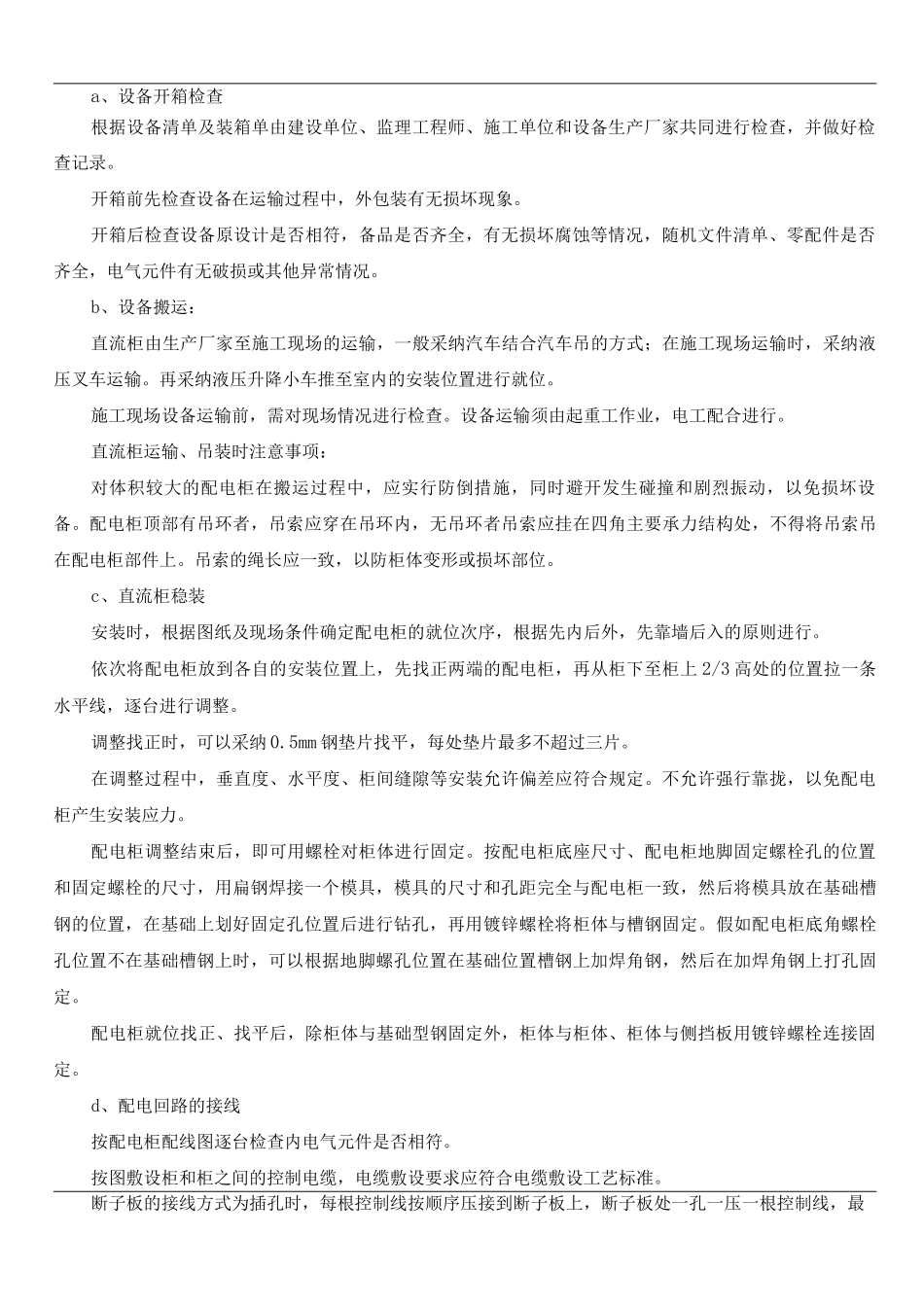

光伏电子电气安装工程主要设备安装方案(1) 、平单轴光伏支架安装1) 机具准备：经纬仪 1 部、水平仪 1 部、水平尺 3 把、尼龙小线 8 米、记号笔 10 只、铅笔 10 支、3mm 长直尺 3只、需要的各型扳手、叉车等等。2) 工艺流程清理基础面和清理预埋螺栓螺纹 T 测量基础面标高 T 安装立柱 T 立柱调整校正 T 制作经纬仪安装支架T 装经纬仪 T 安装水准仪 T 调整立柱 T 调整光伏阵列立柱 T 安装轴承座与转轴 T 组件安装面 T 组件安装面港檩条安装 T 检查所有螺栓的拧紧度并作标记。3) 安装方案a、安装基础预埋螺栓上的螺母螺母安装高度高于基础面约 50mm,最低不小于 30mm。采水平仪测量螺母高度，使同一平单轴系统的所有螺母同一高度。同一基础预埋螺栓上的螺母只测量一个，其他螺母可用水平尺校核与测量的螺母一样的高度。b、安装支架安装支架前定立柱水平线线，将支架安装于管桩上面，拧上紧固螺母，不要紧拧，螺母松拧能稳住支架即可，等调整完成后才紧拧。c、组件安装面钢檩条安装本安装程序是安装光伏支架的关键程序，是决定能否顺利安装光伏组件的前提条件。将组件安装面钢檩条安装于钢斜梁上，先套上螺栓和螺母，然后用三角标尺校正同一组件安装面的上下钢檩条的组件安装孔调整为直角，在拧紧螺栓。d、检查所有螺栓的拧紧度作为标记光伏阵列支架安装完成后必须检查所有螺栓的拧紧度，逐根螺栓检查完成后，逐根在螺栓与螺母的交接处作标记，标记采纳红色的油性记号笔。(3)质量要求光伏阵列支架表面应平整，固定太阳能板的钢面必须调整在同一平面；各组件安装孔应对整齐并成一条直线、上下安装孔成直角；倾角必须符合设计要求；构件连接螺栓必须加防松垫片并拧紧。阵列全长的直角度误差在正负 5mm 以内。(2) 光伏组件安装1)工艺流程光伏组件就位 T 安装螺栓 T 组件位置对齐 T 拧紧螺母 T 串连线连接 T 检查所以螺栓的拧紧度并a、设备开箱检查根据设备清单及装箱单由建设单位、监理工程师、施工单位和设备生产厂家共同进行检查，并做好检查记录。开箱前先检查设备在运输过程中，外包装有无损坏现象。开箱后检查设备原设计是否相符，备品是否齐全，有无损坏腐蚀等情况，随机文件清单、零配件是否齐全，电气元件有无破损或其他异常情况。b、设备搬运：直流柜由生产厂家至施工现场的运输，一般采纳汽车结合汽车吊的方式；在施工现场运输时，采纳液压叉车运输。再采纳液压升降小车推至室内的安装...
