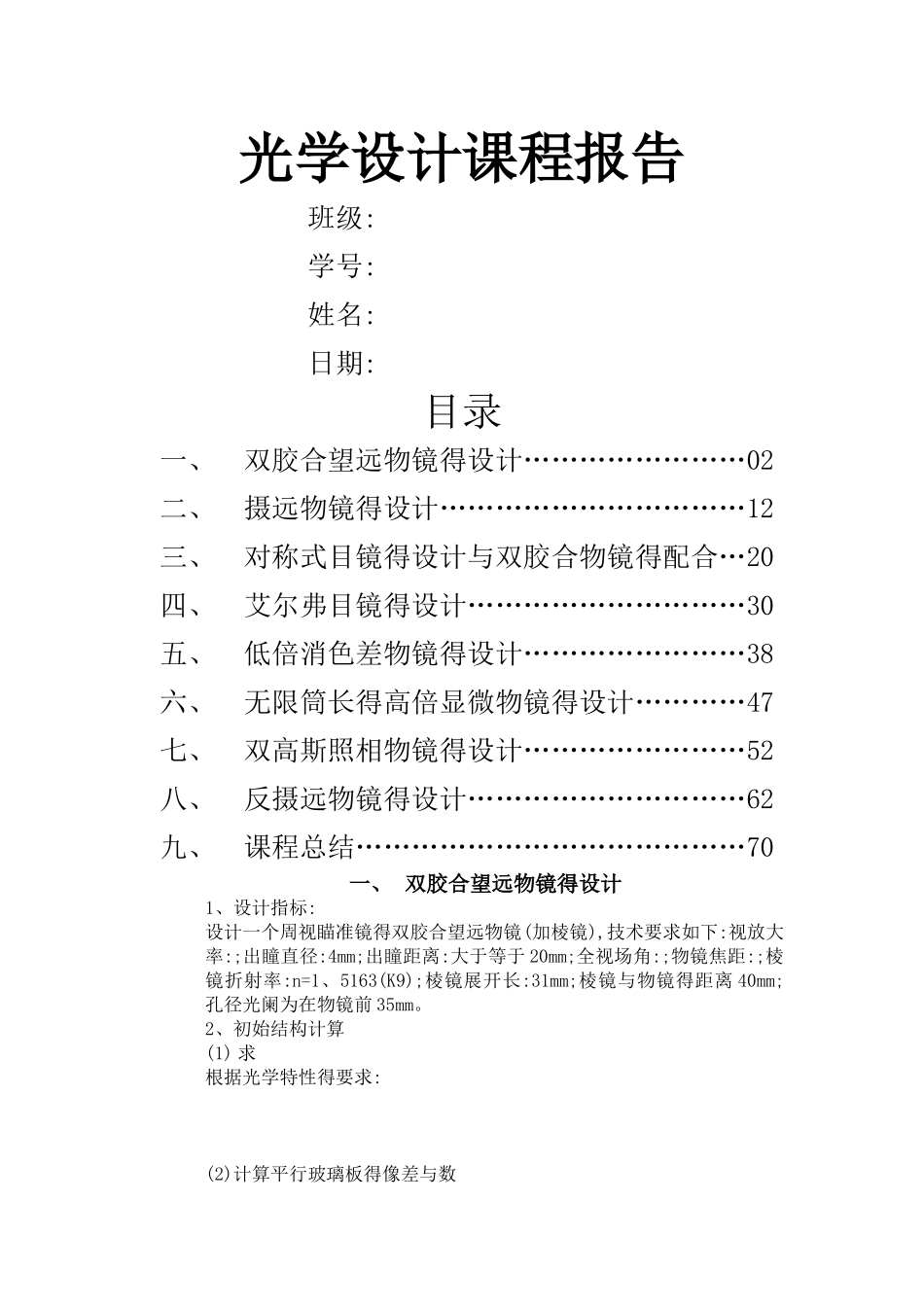

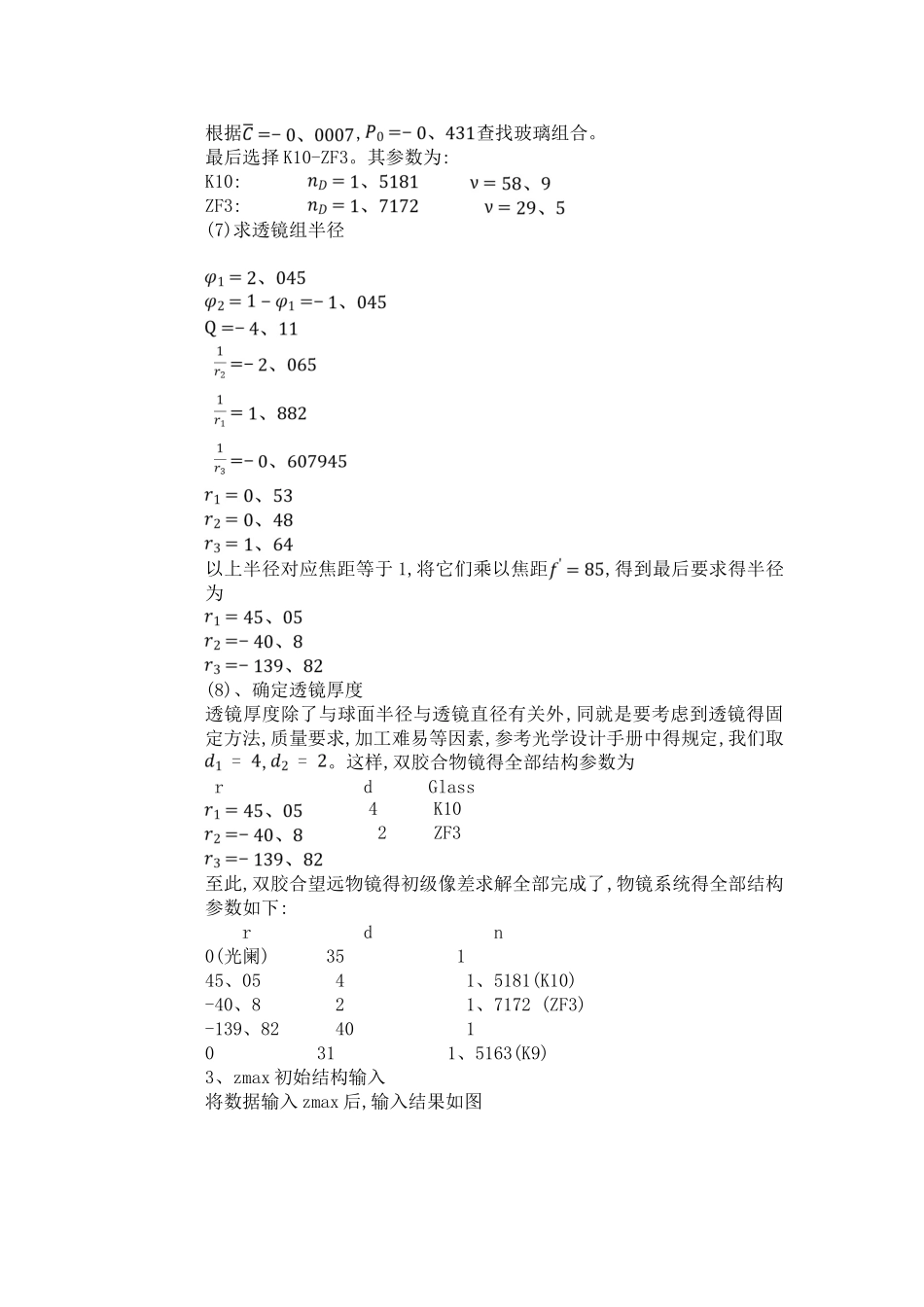

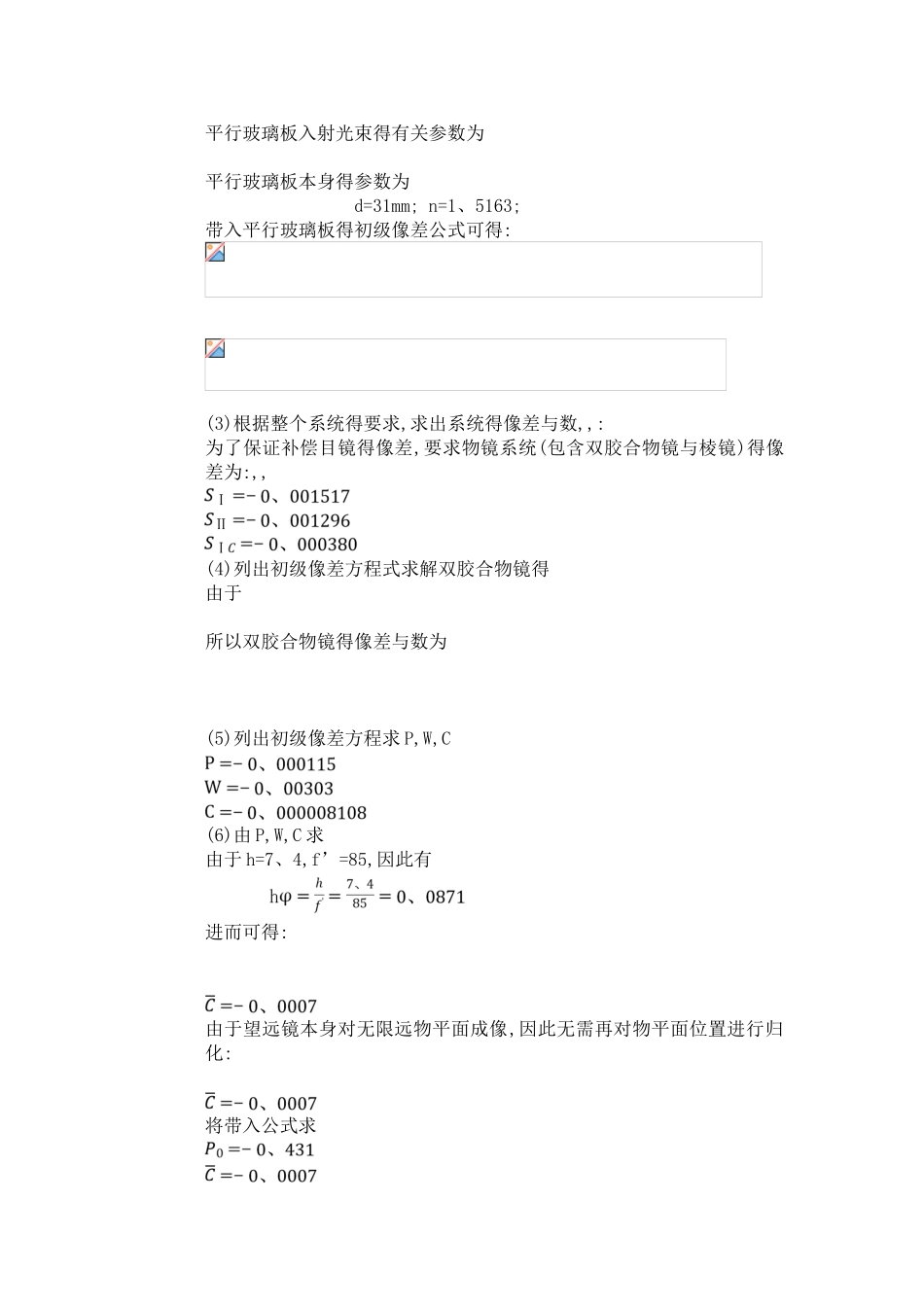

光学设计课程报告班级:学号:姓名: 日期:目录一、双胶合望远物镜得设计……………………02二、摄远物镜得设计……………………………12三、对称式目镜得设计与双胶合物镜得配合…20四、艾尔弗目镜得设计…………………………30五、低倍消色差物镜得设计……………………38六、无限筒长得高倍显微物镜得设计…………47七、双高斯照相物镜得设计……………………52八、反摄远物镜得设计…………………………62九、课程总结……………………………………70一、 双胶合望远物镜得设计1、设计指标:设计一个周视瞄准镜得双胶合望远物镜(加棱镜),技术要求如下:视放大率:;出瞳直径:4mm;出瞳距离:大于等于 20mm;全视场角:;物镜焦距:;棱镜折射率:n=1、5163(K9);棱镜展开长:31mm;棱镜与物镜得距离 40mm;孔径光阑为在物镜前 35mm。2、初始结构计算(1) 求根据光学特性得要求: (2)计算平行玻璃板得像差与数平行玻璃板入射光束得有关参数为平行玻璃板本身得参数为 d=31mm; n=1、5163; 带入平行玻璃板得初级像差公式可得:(3)根据整个系统得要求,求出系统得像差与数,,:为了保证补偿目镜得像差,要求物镜系统(包含双胶合物镜与棱镜)得像差为:,, (4)列出初级像差方程式求解双胶合物镜得由于所以双胶合物镜得像差与数为 (5)列出初级像差方程求 P,W,C (6)由 P,W,C 求由于 h=7、4,f’=85,因此有进而可得: 由于望远镜本身对无限远物平面成像,因此无需再对物平面位置进行归化: 将带入公式求 根据,查找玻璃组合。最后选择 K10-ZF3。其参数为:K10: ZF3: (7)求透镜组半径 以上半径对应焦距等于 1,将它们乘以焦距,得到最后要求得半径为 (8)、确定透镜厚度透镜厚度除了与球面半径与透镜直径有关外,同就是要考虑到透镜得固定方法,质量要求,加工难易等因素,参考光学设计手册中得规定,我们取,。这样,双胶合物镜得全部结构参数为 r d Glass 4 K10 2 ZF3 至此,双胶合望远物镜得初级像差求解全部完成了,物镜系统得全部结构参数如下: r d n 0(光阑) 35 1 45、05 4 1、5181(K10)-40、8 2 1、7172 (ZF3)-139、82 40 10 31 1、5163(K9)3、zmax 初始结构输入将数据输入 zmax 后,输入结果如图 系统二维结构图 系统二维点列图 初始光线扇形图初始结构得光学特性参数System/Prescription DataFile : C:\Users\weihua\Desktop\周视 1、ZMXTitle: Date : WED JAN 14 2025GENERAL LENS DATA:Surfaces : 7Stop : 1系统光圈...
