光缆中继段测试方案

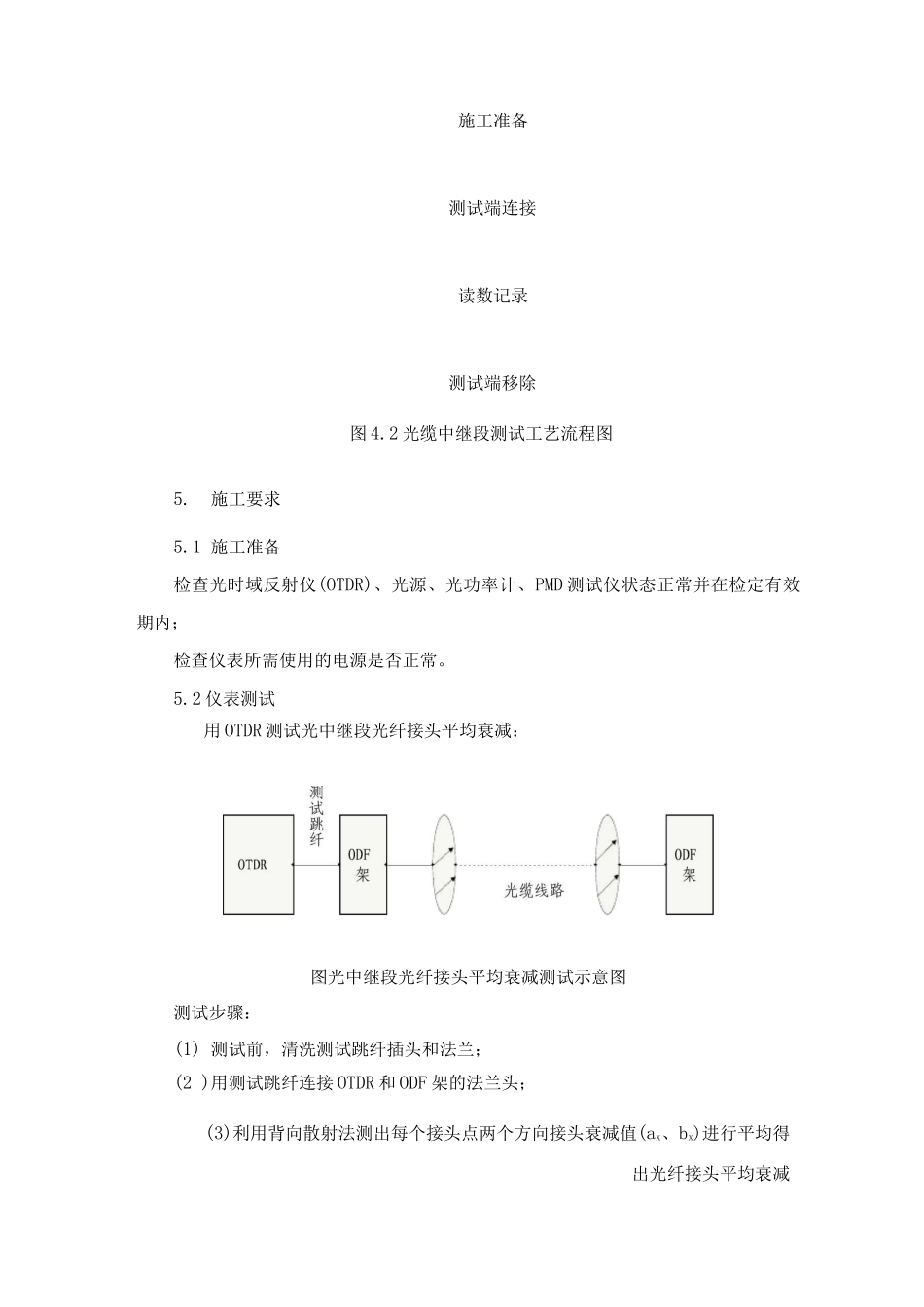

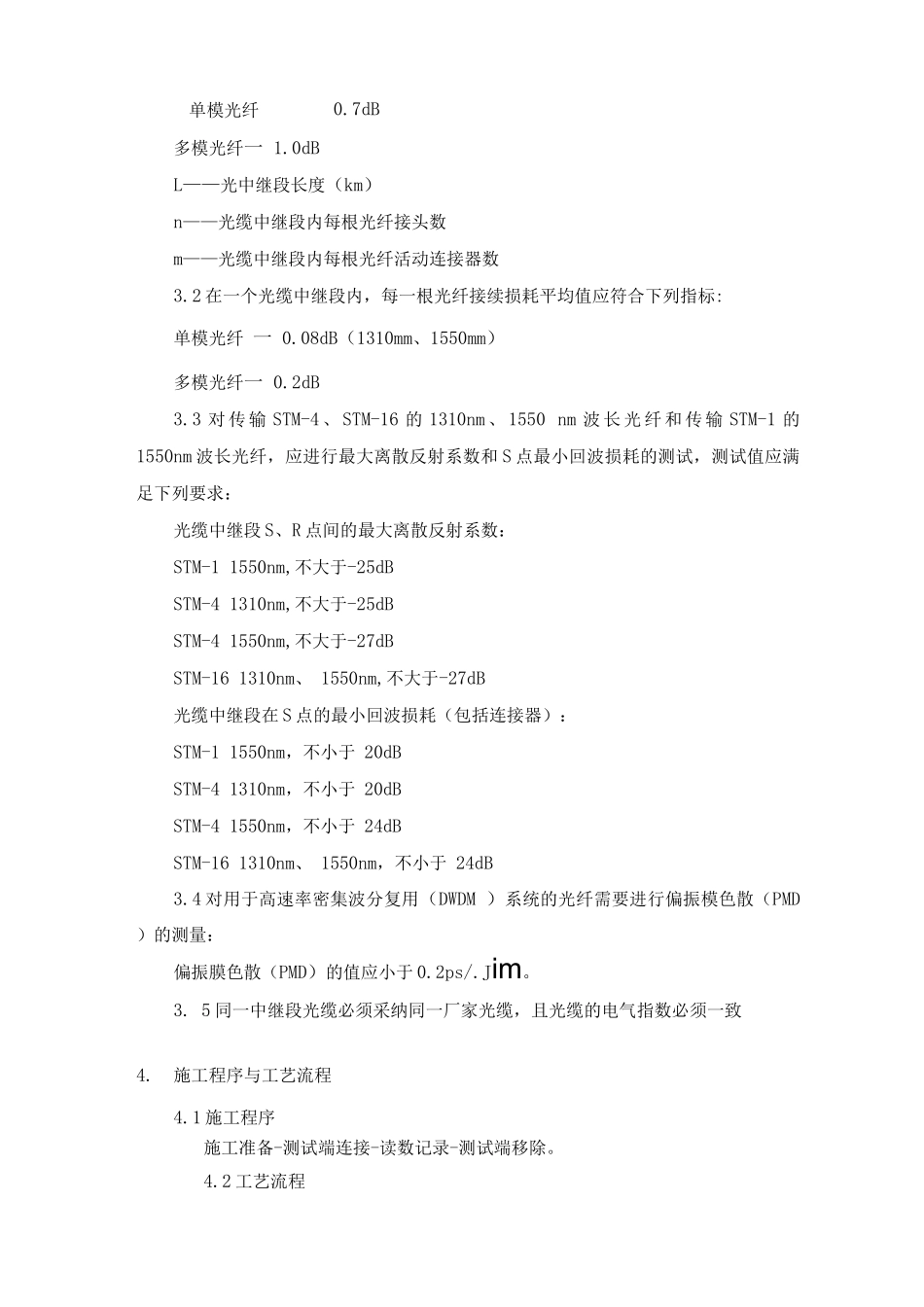

光缆中继段测试方案1.适用范围及编制依据1.1 适用范围适用于新建通信工程光缆中继段的全程测试施工。1.2 编制依据1、《通信工程施工技术指南》2、《通信工程施工质量验收标准》3、相关工程施工图设计文件和相关图纸；4、以往类似工程的施工经验。2. 作业准备2.1 内业技术准备在开工前组织技术人员仔细学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉法律规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训。2.2 外业技术准备确认中继段光缆接续完成并全部符合接续测试指标。3. 技术要求3.1 光缆中继段光纤线路的测试值应小于光缆中继段光纤线路衰减计算值。其计算值为l0L—n 一 m (dB )式中 a 光纤衰减标称值(dB/km)0———光缆中继段每根光纤接头平均损耗(dB)单模光纤一 0.08dB(1310mm 1550mm)多模光纤一 0.2dB-——光纤活动连接器平均损耗(dB)c多模光纤一 1.0dBL——光中继段长度（km）n——光缆中继段内每根光纤接头数m——光缆中继段内每根光纤活动连接器数3.2 在一个光缆中继段内，每一根光纤接续损耗平均值应符合下列指标:单模光纤 一 0.08dB（1310mm、1550mm）多模光纤一 0.2dB3.3 对 传 输 STM-4 、 STM-16 的 1310nm 、 1550 nm 波 长 光 纤 和 传 输 STM-1 的1550nm 波长光纤，应进行最大离散反射系数和 S 点最小回波损耗的测试，测试值应满足下列要求：光缆中继段 S、R 点间的最大离散反射系数：STM-1 1550nm,不大于-25dBSTM-4 1310nm,不大于-25dBSTM-4 1550nm,不大于-27dBSTM-16 1310nm、 1550nm,不大于-27dB光缆中继段在 S 点的最小回波损耗（包括连接器）：STM-1 1550nm，不小于 20dBSTM-4 1310nm，不小于 20dBSTM-4 1550nm，不小于 24dBSTM-16 1310nm、 1550nm，不小于 24dB3.4 对用于高速率密集波分复用（DWDM ）系统的光纤需要进行偏振模色散（PMD ）的测量：偏振膜色散（PMD）的值应小于 0.2ps/.Jim。3. 5 同一中继段光缆必须采纳同一厂家光缆，且光缆的电气指数必须一致4.施工程序与工艺流程4.1 施工程序施工准备-测试端连接-读数记录-测试端移除。4.2 工艺流程单模光纤0.7dB施工准备测试端连接读数记录测试端移除图 4.2 光缆中继段测试工艺流程图5.施工要求5.1 施工准备检查光时域反射仪(OTDR)、光源、光功率计、PMD 测试仪状态正常并在检定有效期内；检查仪表...
