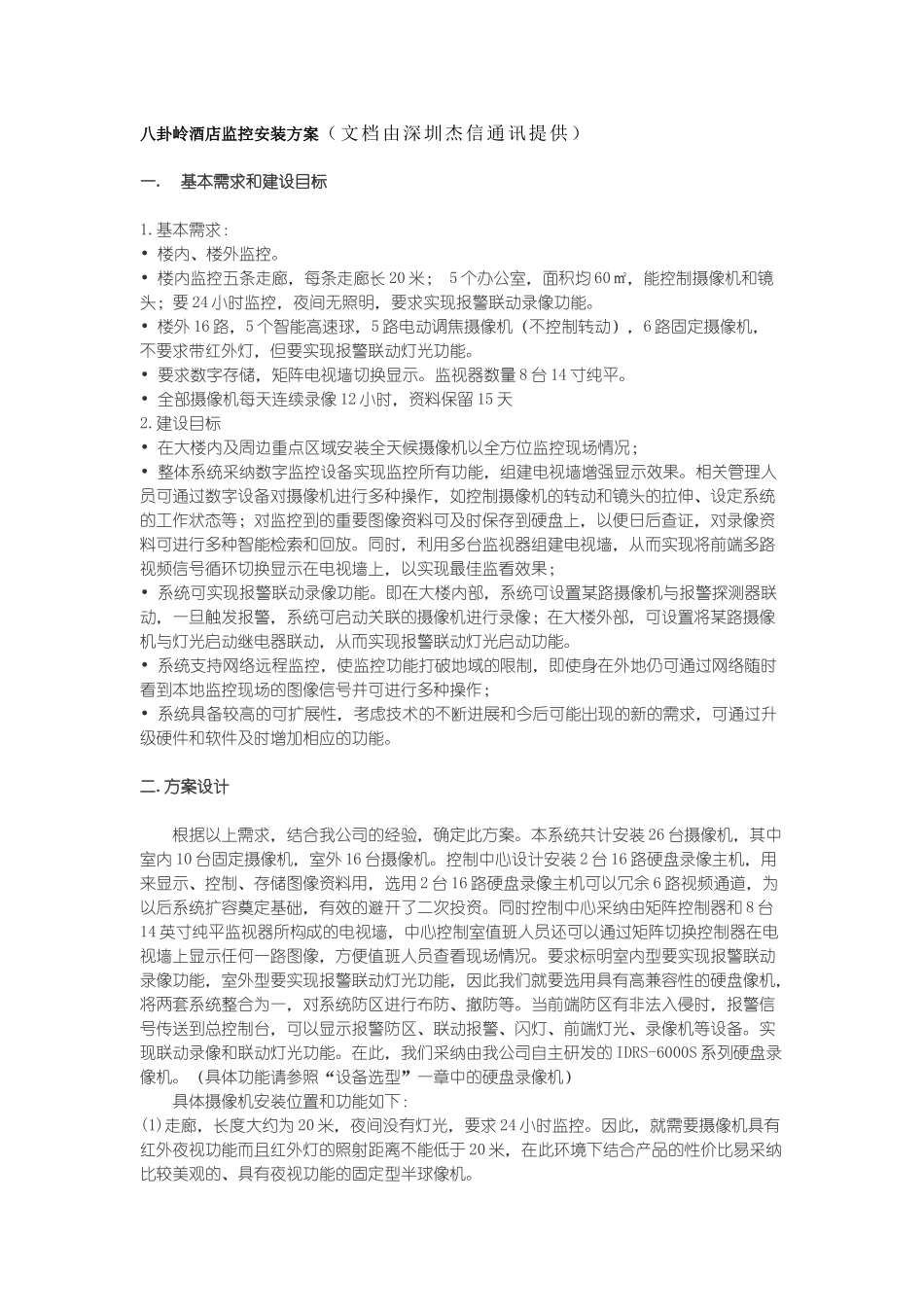

八卦岭酒店监控安装方案（文档由深圳杰信通讯提供）一. 基本需求和建设目标1.基本需求： • 楼内、楼外监控。 • 楼内监控五条走廊，每条走廊长 20 米； 5 个办公室，面积均 60㎡，能控制摄像机和镜头；要 24 小时监控，夜间无照明，要求实现报警联动录像功能。 • 楼外 16 路，5 个智能高速球，5 路电动调焦摄像机（不控制转动），6 路固定摄像机，不要求带红外灯，但要实现报警联动灯光功能。 • 要求数字存储，矩阵电视墙切换显示。监视器数量 8 台 14 寸纯平。 • 全部摄像机每天连续录像 12 小时，资料保留 15 天2.建设目标 • 在大楼内及周边重点区域安装全天候摄像机以全方位监控现场情况； • 整体系统采纳数字监控设备实现监控所有功能，组建电视墙增强显示效果。相关管理人员可通过数字设备对摄像机进行多种操作，如控制摄像机的转动和镜头的拉伸、设定系统的工作状态等；对监控到的重要图像资料可及时保存到硬盘上，以便日后查证，对录像资料可进行多种智能检索和回放。同时，利用多台监视器组建电视墙，从而实现将前端多路视频信号循环切换显示在电视墙上，以实现最佳监看效果； • 系统可实现报警联动录像功能。即在大楼内部，系统可设置某路摄像机与报警探测器联动，一旦触发报警，系统可启动关联的摄像机进行录像；在大楼外部，可设置将某路摄像机与灯光启动继电器联动，从而实现报警联动灯光启动功能。 • 系统支持网络远程监控，使监控功能打破地域的限制，即使身在外地仍可通过网络随时看到本地监控现场的图像信号并可进行多种操作； • 系统具备较高的可扩展性，考虑技术的不断进展和今后可能出现的新的需求，可通过升级硬件和软件及时增加相应的功能。二.方案设计 根据以上需求，结合我公司的经验，确定此方案。本系统共计安装 26 台摄像机，其中室内 10 台固定摄像机，室外 16 台摄像机。控制中心设计安装 2 台 16 路硬盘录像主机，用来显示、控制、存储图像资料用，选用 2 台 16 路硬盘录像主机可以冗余 6 路视频通道，为以后系统扩容奠定基础，有效的避开了二次投资。同时控制中心采纳由矩阵控制器和 8 台14 英寸纯平监视器所构成的电视墙，中心控制室值班人员还可以通过矩阵切换控制器在电视墙上显示任何一路图像，方便值班人员查看现场情况。要求标明室内型要实现报警联动录像功能，室外型要实现报警联动灯光功能，因此我们就要选用具有高兼容性的硬盘像机...
