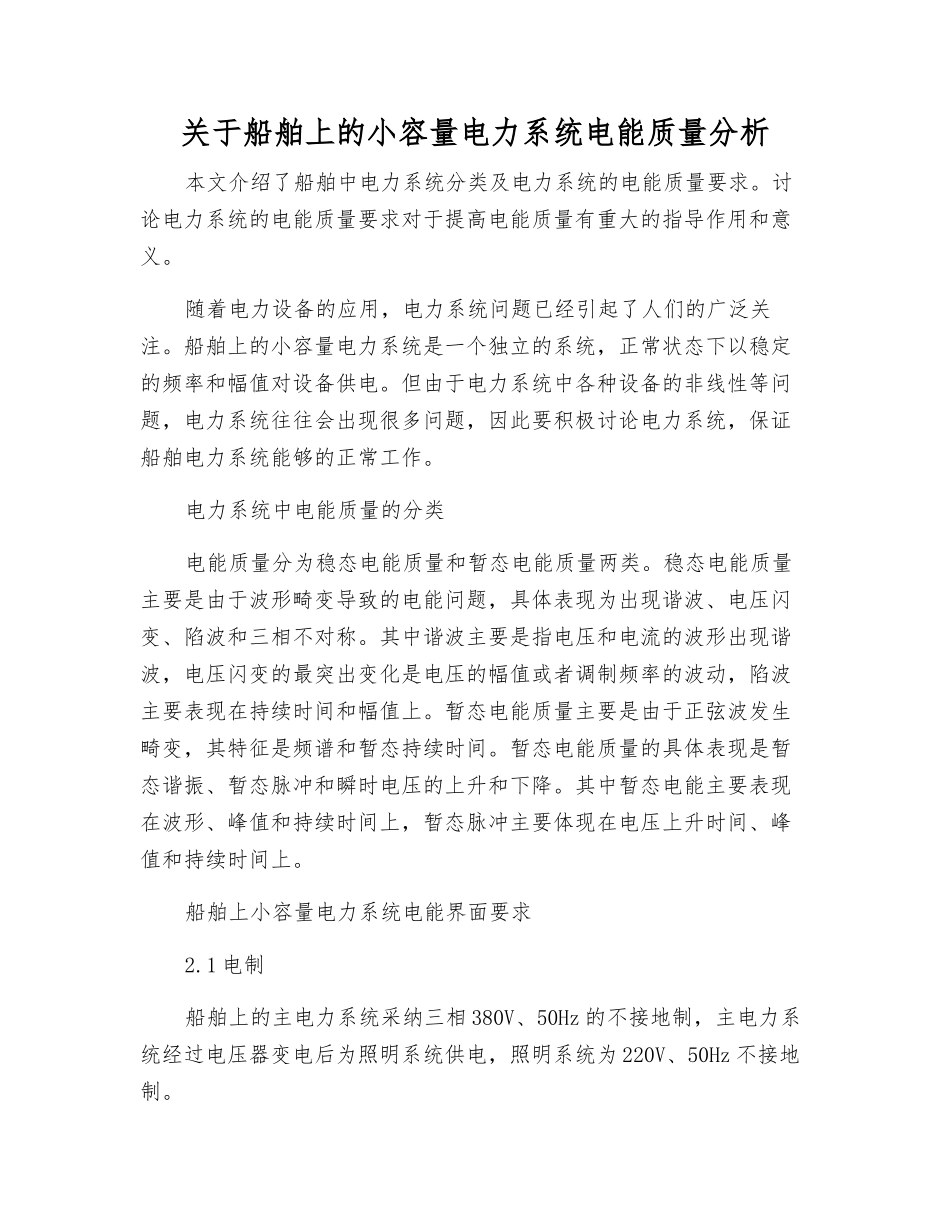

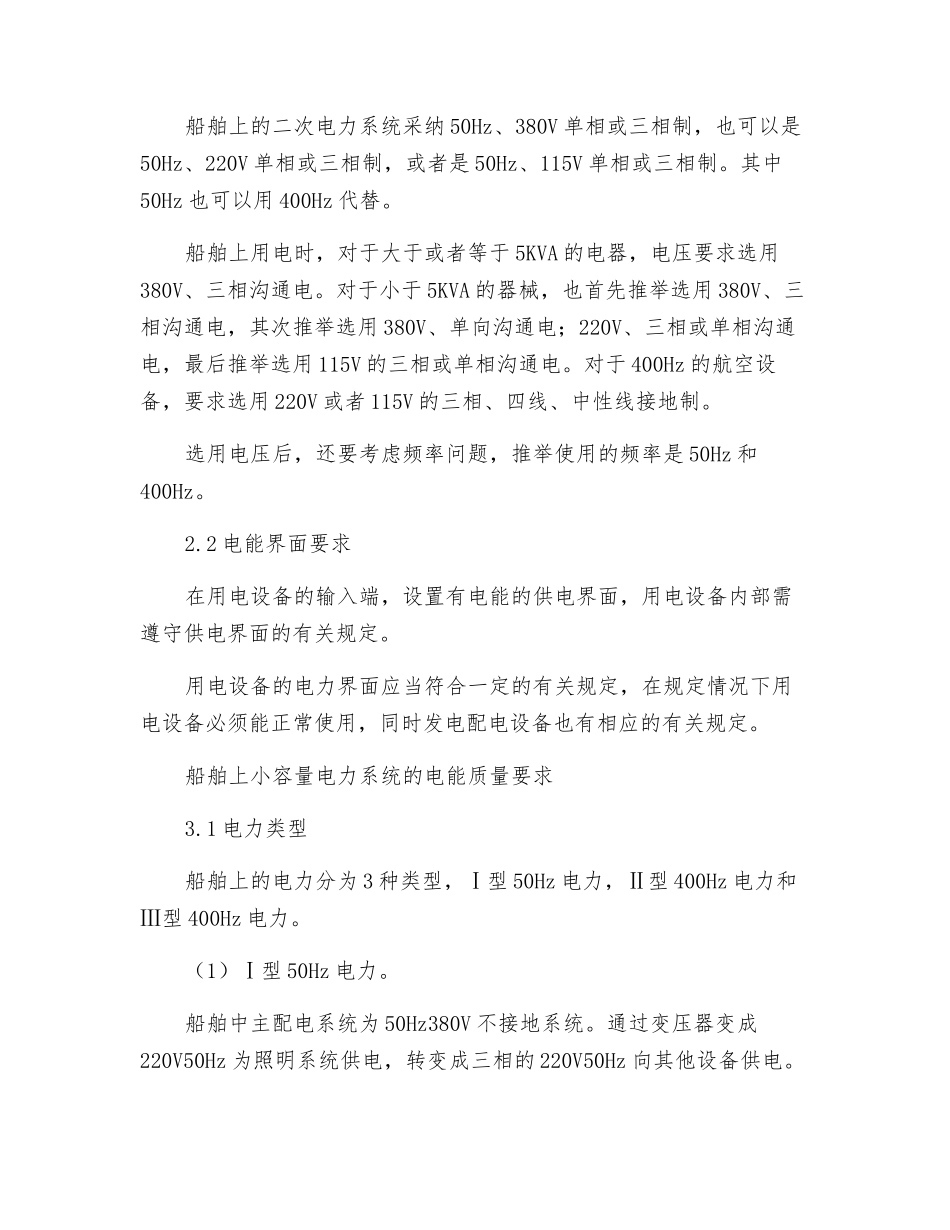

关于船舶上的小容量电力系统电能质量分析本文介绍了船舶中电力系统分类及电力系统的电能质量要求。讨论电力系统的电能质量要求对于提高电能质量有重大的指导作用和意义。随着电力设备的应用，电力系统问题已经引起了人们的广泛关注。船舶上的小容量电力系统是一个独立的系统，正常状态下以稳定的频率和幅值对设备供电。但由于电力系统中各种设备的非线性等问题，电力系统往往会出现很多问题，因此要积极讨论电力系统，保证船舶电力系统能够的正常工作。电力系统中电能质量的分类电能质量分为稳态电能质量和暂态电能质量两类。稳态电能质量主要是由于波形畸变导致的电能问题，具体表现为出现谐波、电压闪变、陷波和三相不对称。其中谐波主要是指电压和电流的波形出现谐波，电压闪变的最突出变化是电压的幅值或者调制频率的波动，陷波主要表现在持续时间和幅值上。暂态电能质量主要是由于正弦波发生畸变，其特征是频谱和暂态持续时间。暂态电能质量的具体表现是暂态谐振、暂态脉冲和瞬时电压的上升和下降。其中暂态电能主要表现在波形、峰值和持续时间上，暂态脉冲主要体现在电压上升时间、峰值和持续时间上。船舶上小容量电力系统电能界面要求2.1 电制船舶上的主电力系统采纳三相 380V、50Hz 的不接地制，主电力系统经过电压器变电后为照明系统供电，照明系统为 220V、50Hz 不接地制。船舶上的二次电力系统采纳 50Hz、380V 单相或三相制，也可以是50Hz、220V 单相或三相制，或者是 50Hz、115V 单相或三相制。其中50Hz 也可以用 400Hz 代替。船舶上用电时，对于大于或者等于 5KVA 的电器，电压要求选用380V、三相沟通电。对于小于 5KVA 的器械，也首先推举选用 380V、三相沟通电，其次推举选用 380V、单向沟通电；220V、三相或单相沟通电，最后推举选用 115V 的三相或单相沟通电。对于 400Hz 的航空设备，要求选用 220V 或者 115V 的三相、四线、中性线接地制。选用电压后，还要考虑频率问题，推举使用的频率是 50Hz 和400Hz。2.2 电能界面要求在用电设备的输入端，设置有电能的供电界面，用电设备内部需遵守供电界面的有关规定。用电设备的电力界面应当符合一定的有关规定，在规定情况下用电设备必须能正常使用，同时发电配电设备也有相应的有关规定。船舶上小容量电力系统的电能质量要求3.1 电力类型船舶上的电力分为 3 种类型，Ⅰ型 50Hz 电力，Ⅱ型 400Hz 电力和Ⅲ型 400Hz 电力。（1）Ⅰ型 50Hz 电力...
