冷机锅炉钢结构安装技术方案

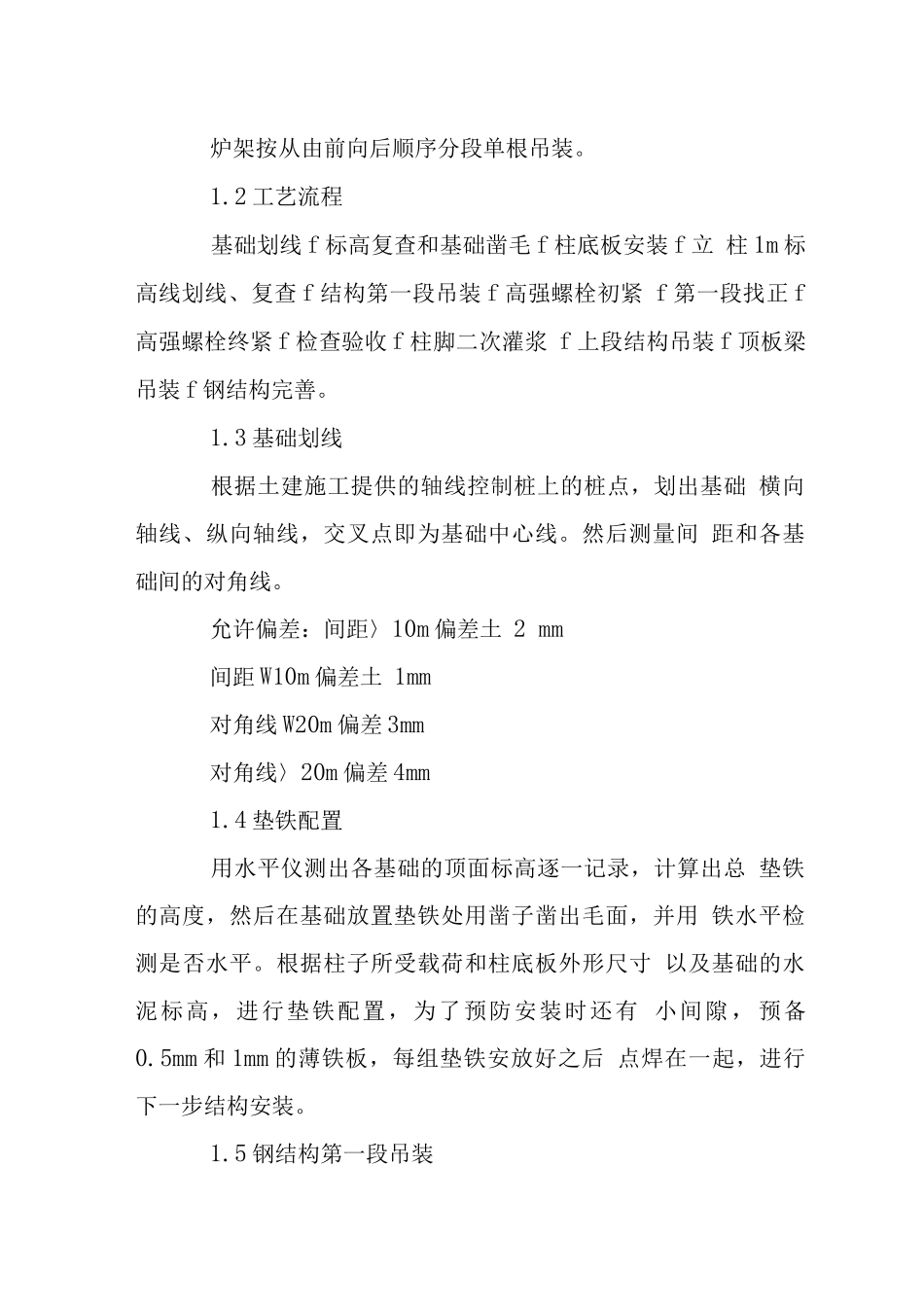

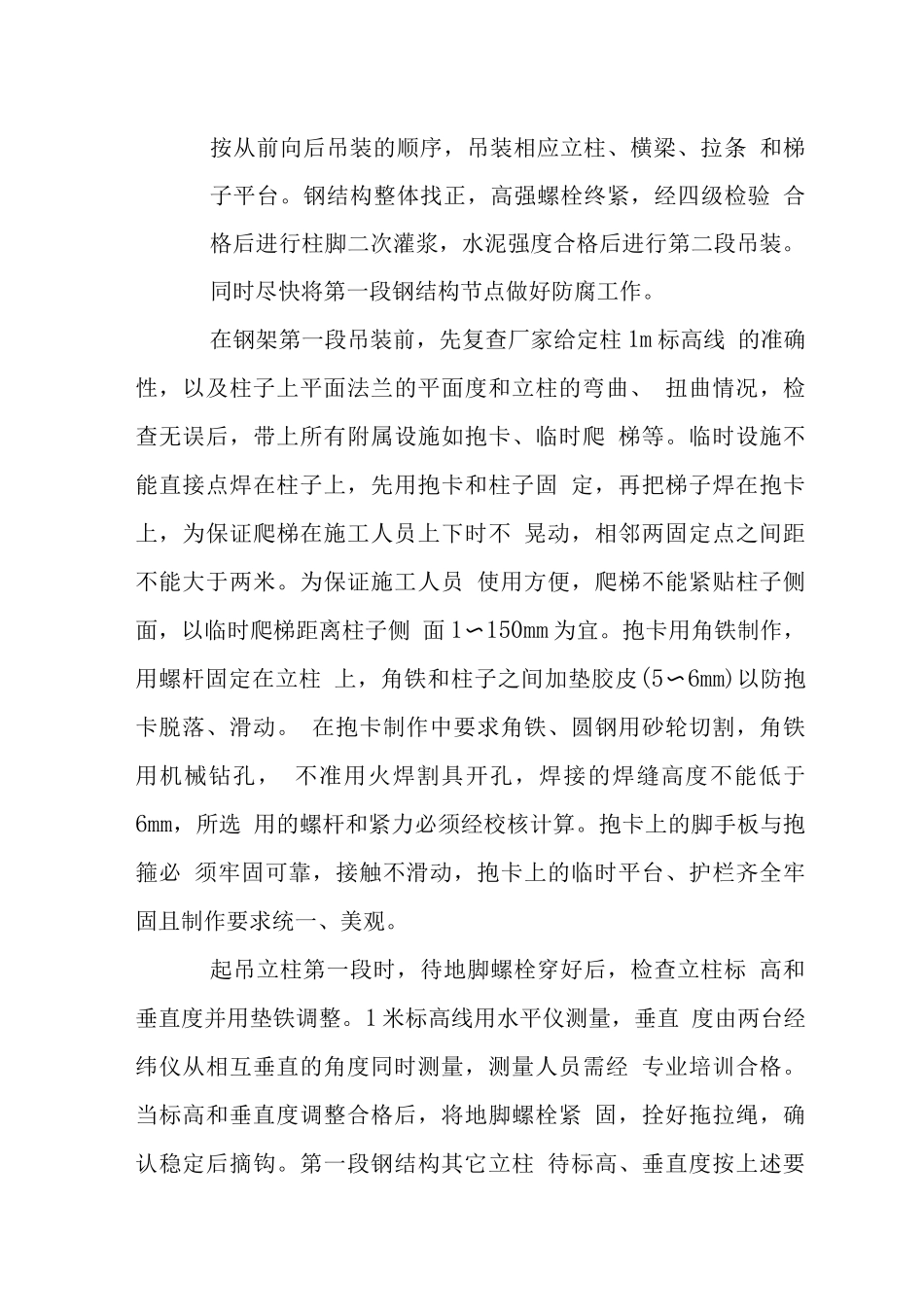

冷机锅炉钢结构安装技术方案冷机锅炉钢结构安装技术方案1.1 概述锅炉构架由顶板，柱和梁，垂直支撑，水平支撑等部 件组成。顶板由主梁、次梁、小梁组成一个坚固的梁格，其 四周有水平支撑，主梁端部布置有垂直支撑，梁格传递基本 垂直载荷，水平支撑传递水平载荷(风荷载和地震荷载)。柱和梁与垂直支撑，水平支撑构成一个立体的刚性构 架。柱由主柱和支柱组成，主柱主要传递基本垂直荷载，支 柱还起着主柱框架平面外的稳定作用，为传递风力，地震力， 锅炉导向力及柱子稳定力，沿锅炉深度方向在 K1-K2-K3-K4 之间设有垂直支撑，沿构架高度布置水平支撑和运转层构架。锅炉钢架吊装由 7250 型履带吊完成，BM5(50T)型 履带式起重机进行配合。吊装顺序：锅炉钢结构根据自下而上的顺序逐段安装，下面一段 吊装找正完毕再吊装上一段，最后吊装顶板结构。其它缓装 部分的钢结构随着受热面或大板梁等的安装而逐步安装。平台、扶梯、栏杆与锅炉钢结构同步安装。热风道、炉内部分四大管道等部件穿插吊装。炉架按从由前向后顺序分段单根吊装。1.2 工艺流程基础划线 f 标高复查和基础凿毛 f 柱底板安装 f 立 柱 1m 标高线划线、复查 f 结构第一段吊装 f 高强螺栓初紧 f 第一段找正 f高强螺栓终紧 f 检查验收 f 柱脚二次灌浆 f 上段结构吊装 f 顶板梁吊装 f 钢结构完善。1.3 基础划线根据土建施工提供的轴线控制桩上的桩点，划出基础 横向轴线、纵向轴线，交叉点即为基础中心线。然后测量间 距和各基础间的对角线。允许偏差：间距〉10m 偏差土 2 mm间距 W10m 偏差土 1mm对角线 W20m 偏差 3mm对角线〉20m 偏差 4mm1.4 垫铁配置用水平仪测出各基础的顶面标高逐一记录，计算出总 垫铁的高度，然后在基础放置垫铁处用凿子凿出毛面，并用 铁水平检测是否水平。根据柱子所受载荷和柱底板外形尺寸 以及基础的水泥标高，进行垫铁配置，为了预防安装时还有 小间隙，预备0.5mm 和 1mm 的薄铁板，每组垫铁安放好之后 点焊在一起，进行下一步结构安装。1.5 钢结构第一段吊装按从前向后吊装的顺序，吊装相应立柱、横梁、拉条 和梯子平台。钢结构整体找正，高强螺栓终紧，经四级检验 合格后进行柱脚二次灌浆，水泥强度合格后进行第二段吊装。 同时尽快将第一段钢结构节点做好防腐工作。在钢架第一段吊装前，先复查厂家给定柱 1m 标高线 的准确性，以及柱子上平面法兰的平面度和立柱的弯曲、 扭曲情况...
