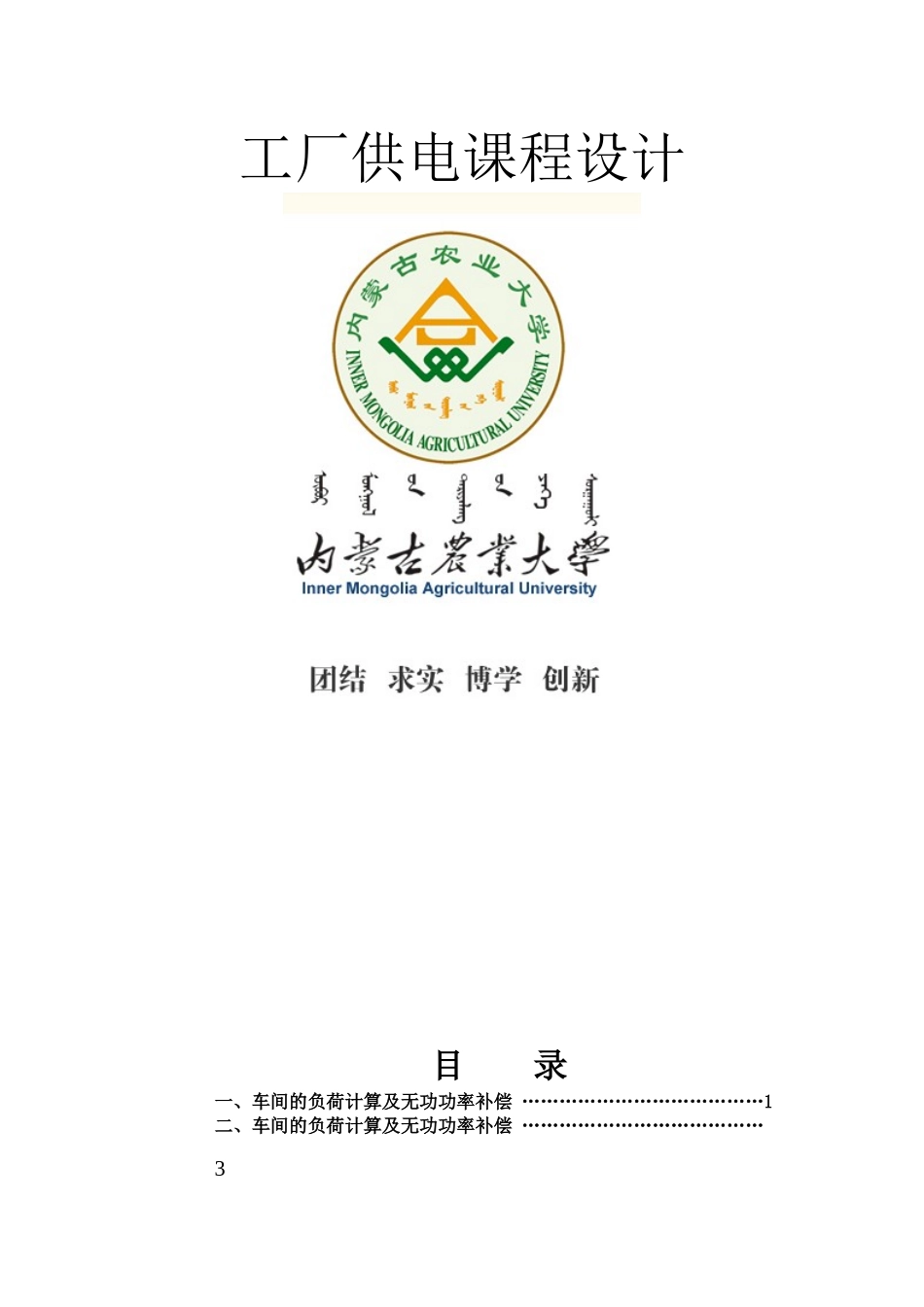

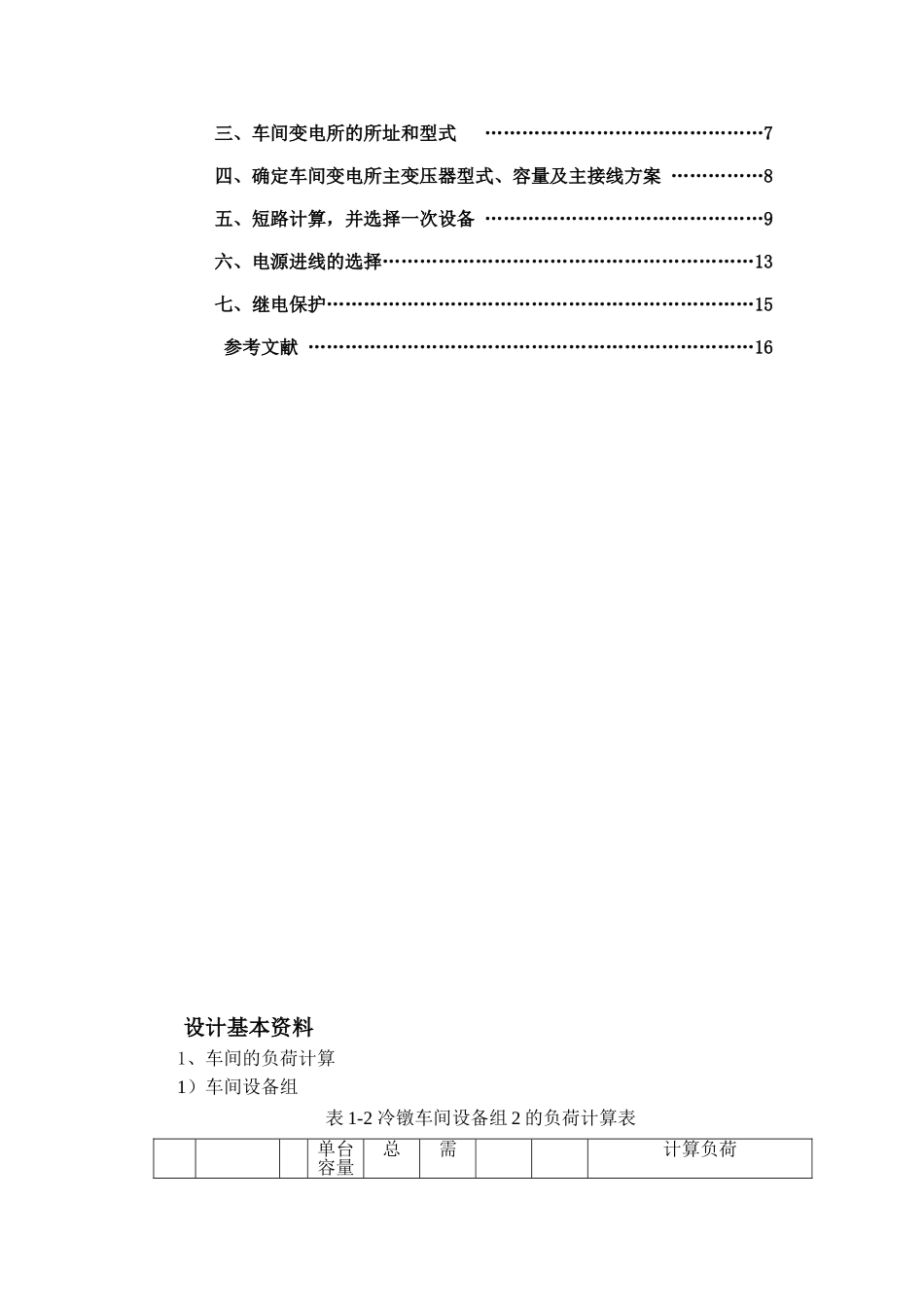

工厂供电课程设计 目 录一、车间的负荷计算及无功功率补偿 …………………………………1二、车间的负荷计算及无功功率补偿 …………………………………3三、车间变电所的所址和型式 ………………………………………7四、确定车间变电所主变压器型式、容量及主接线方案 ……………8五、短路计算，并选择一次设备 ………………………………………9六、电源进线的选择……………………………………………………13七、继电保护……………………………………………………………15 参考文献 ………………………………………………………………16设计基本资料1、车间的负荷计算1）车间设备组表 1-2 冷镦车间设备组 2 的负荷计算表单台容量总需计算负荷设备代号台数kw容量kw要系数Kd/kw/kvar//A45桥式吊车218.737.446梁式吊车18.28.2小计表 1-1 冷镦车间设备组 1 的负荷计算表设备代号设备名称型号台数单台容量kw总容量kw需要系数Kd计算负荷/kw/kvar//A1冷镦机 Z47-1216314962冷镦机 GB-3155553冷镦机 A164128284冷镦机 A124128285冷镦机 A123220406冷镦机 A163120207冷镦机 A169110108冷镦机 Z47-67151059冷镦机 82BA1111110冷镦机 A12124.79.411冷镦机 A12023612切边机 A2332204013切边机 A2321141414压力机 60t1101015压力机 40t17716切边机 A231472817切边机 A23014.54.518切边机（自制）13319搓丝机 GWB162102020搓丝机1141421搓丝机 A25317722搓丝机 A253472823双搓机1111124搓丝机 GWB6525.51125搓丝机 Z25-413326铣口机（自制）17727铣口机（自制）15.55.528车床 C33613329车床 1336M14.54.530台钻70.64.231清洗机（自制）4104032包装机（自制）34.513.533涂油槽1--34车床 C620-117735车床 C620-1M17736车床 C62017737车床 C618K17738铣床 X62W17.57.539平面磨床M723017.627.6240牛头刨床13341立钻11.51.542砂轮机60.63.643钳工台4--44划线台1--47电葫芦 1.5t12.82.848电葫芦 1.5t11.11.149叉车 0.5t2--50叉车 0.5t1--合计1147.72）工具、机修车间负荷计算见表 1-3：表 1-3 工具、机修车间的负荷统计表序号车间名称供电回路代号设备容量kW计算负荷(kW)(kvar)(kVA)(A)1工具车间No.1 供电回路47No.2 供电回路56No.3 供电回路42No.4 供电回路352机修车间No.5 供电回路150小计180 4）车间设备总负荷统计见表 1-4：表 1-4 冷镦车间总的负荷统计表用电单位名称设备容量需要系数计算负荷 ...
