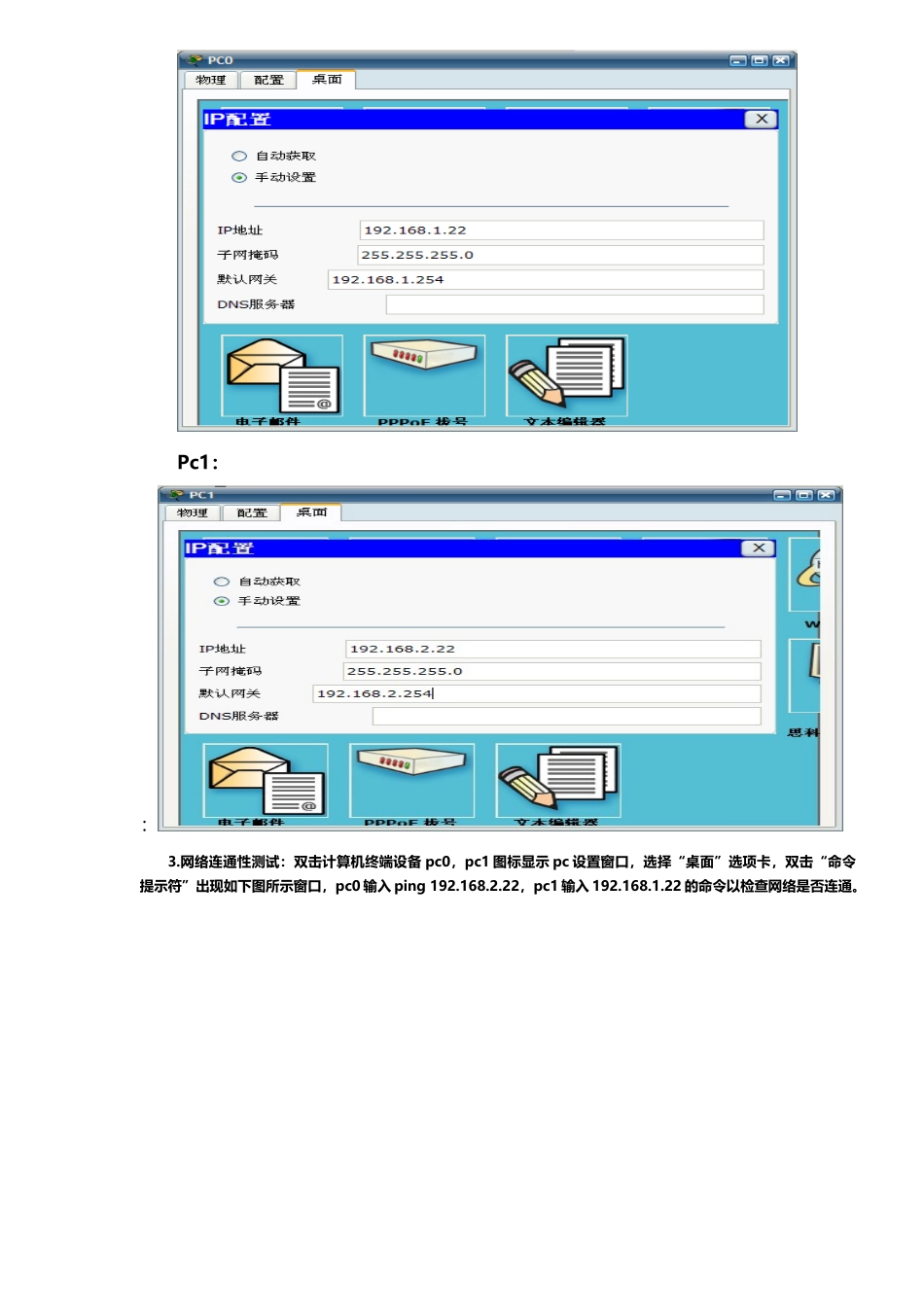

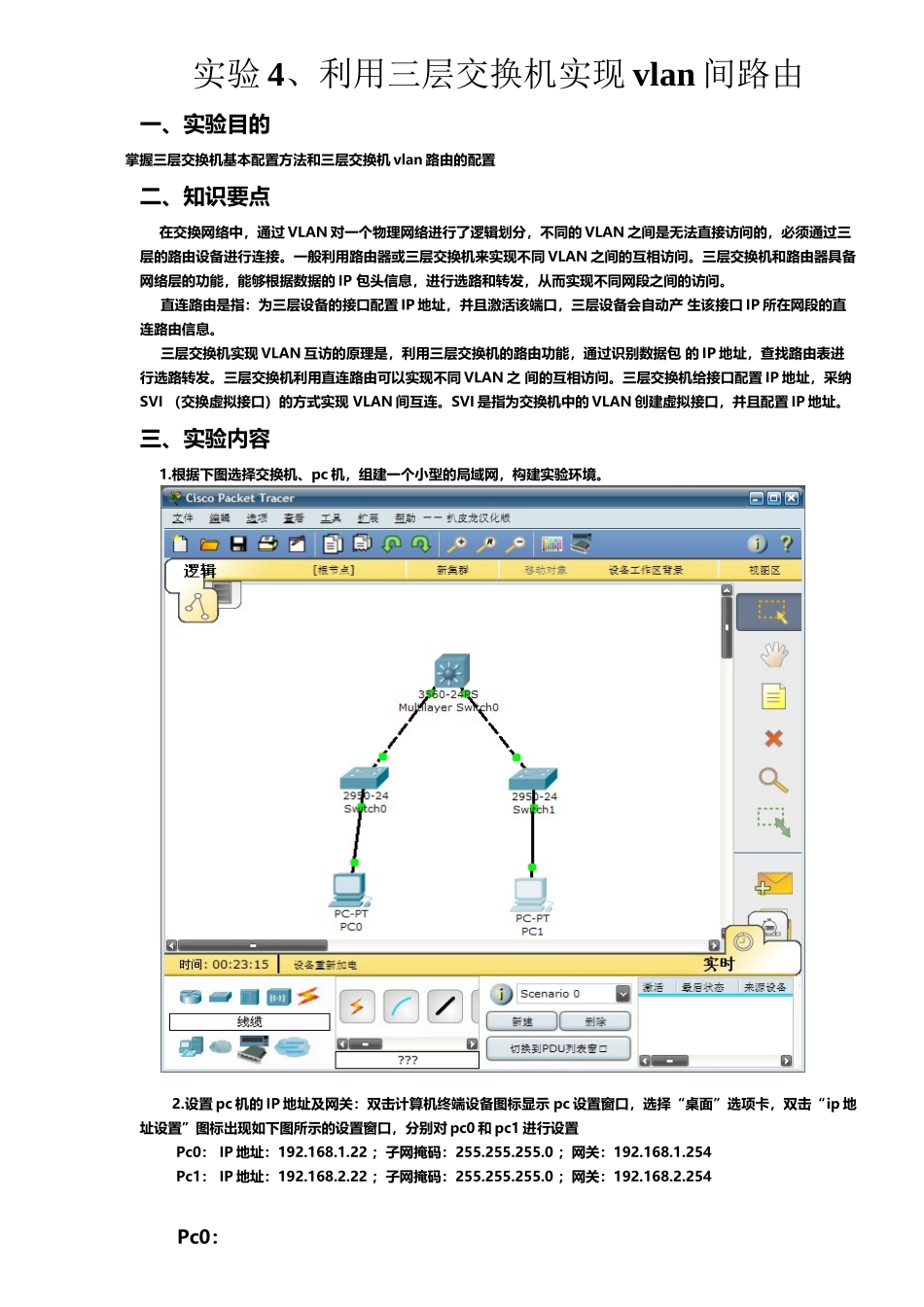

利用三层交换机实现 vlan间路由(7 页)Good is good, but better carries it.精益求精，善益求善。实验 4、利用三层交换机实现 vlan 间路由一、实验目的 掌握三层交换机基本配置方法和三层交换机 vlan 路由的配置二、知识要点 在交换网络中，通过 VLAN 对一个物理网络进行了逻辑划分，不同的 VLAN 之间是无法直接访问的，必须通过三层的路由设备进行连接。一般利用路由器或三层交换机来实现不同 VLAN 之间的互相访问。三层交换机和路由器具备网络层的功能，能够根据数据的 IP 包头信息，进行选路和转发，从而实现不同网段之间的访问。 直连路由是指：为三层设备的接口配置 IP 地址，并且激活该端口，三层设备会自动产 生该接口 IP 所在网段的直连路由信息。 三层交换机实现 VLAN 互访的原理是，利用三层交换机的路由功能，通过识别数据包 的 IP 地址，查找路由表进行选路转发。三层交换机利用直连路由可以实现不同 VLAN 之 间的互相访问。三层交换机给接口配置 IP 地址，采纳SVI （交换虚拟接口）的方式实现 VLAN 间互连。SVI 是指为交换机中的 VLAN 创建虚拟接口，并且配置 IP 地址。三、实验内容 1.根据下图选择交换机、pc 机，组建一个小型的局域网，构建实验环境。 2.设置 pc 机的 IP 地址及网关：双击计算机终端设备图标显示 pc 设置窗口，选择“桌面”选项卡，双击“ip 地址设置”图标出现如下图所示的设置窗口，分别对 pc0 和 pc1 进行设置 Pc0： IP 地址：192.168.1.22 ；子网掩码：255.255.255.0 ；网关：192.168.1.254 Pc1： IP 地址：192.168.2.22 ；子网掩码：255.255.255.0 ；网关：192.168.2.254Pc0：Pc1：：3.网络连通性测试：双击计算机终端设备 pc0，pc1 图标显示 pc 设置窗口，选择“桌面”选项卡，双击“命令提示符”出现如下图所示窗口，pc0 输入 ping 192.168.2.22，pc1 输入 192.168.1.22 的命令以检查网络是否连通。Pc0Pc1：执行完以上操作，我们会发现网络没有连通。4.配置交换机：分别双击网络设备图标 switch0，switch1 和核心交换机，点击命令行，输入命令进行配置操作。如下图：switch0：配置命令：Switch>enableSwitch#vlan databaseSwitch(vlan)#vlan 10Switch(vlan)#exitSwitch#config tSwitch(config)#interface f0/1Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 10Switch(c...
