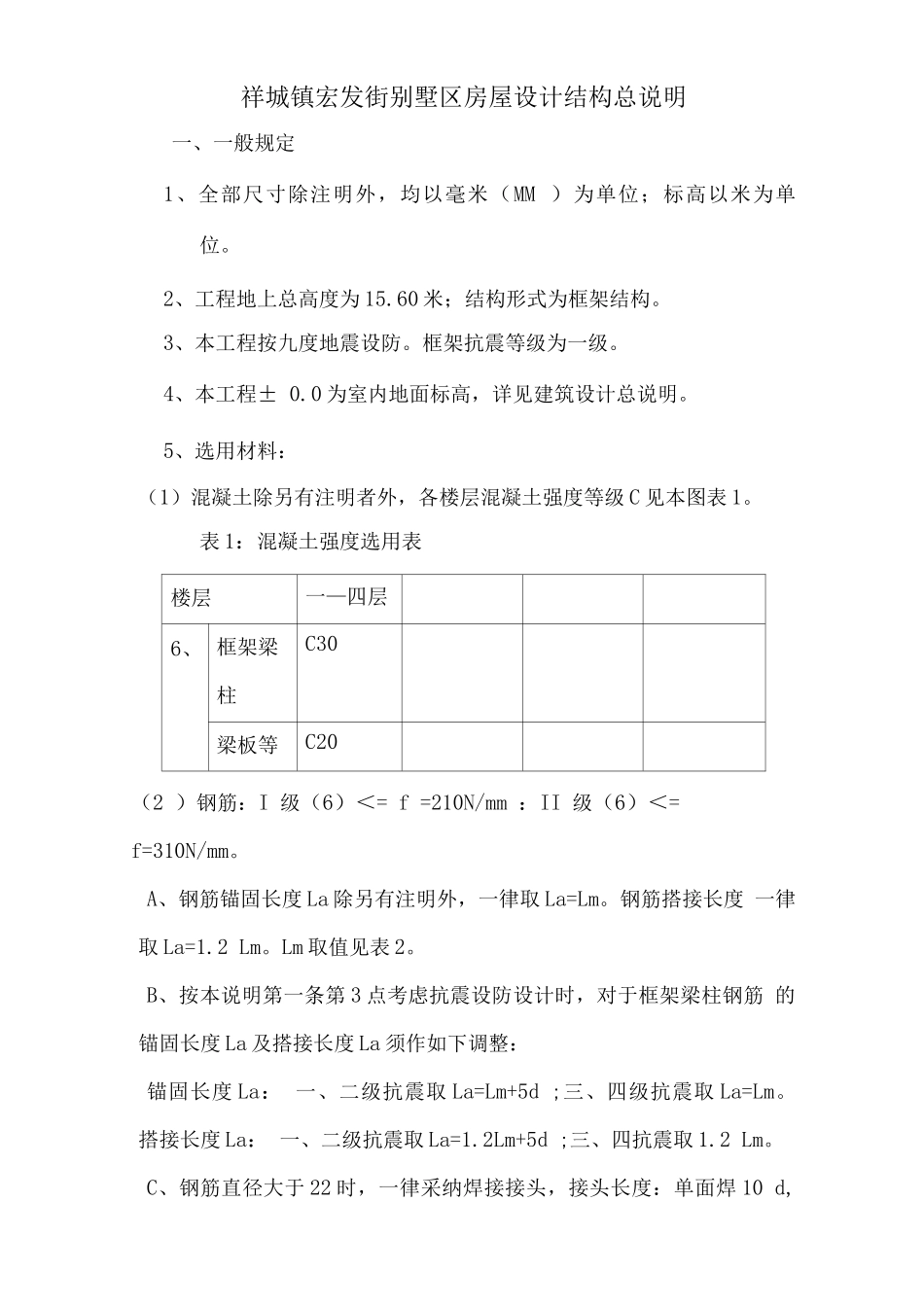

祥城镇宏发街别墅区房屋设计结构总说明一、一般规定1、全部尺寸除注明外，均以毫米（MM ）为单位；标高以米为单 位。2、工程地上总高度为 15.60 米；结构形式为框架结构。3、本工程按九度地震设防。框架抗震等级为一级。4、本工程± 0.0 为室内地面标高，详见建筑设计总说明。5、选用材料：（1）混凝土除另有注明者外，各楼层混凝土强度等级 C 见本图表 1。表 1：混凝土强度选用表楼层一—四层6、 框架梁柱C30梁板等C20（2 ）钢筋：I 级（6）＜= f =210N/mm ：II 级（6）＜= f=310N/mm。A、钢筋锚固长度 La 除另有注明外，一律取 La=Lm。钢筋搭接长度 一律取 La=1.2 Lm。Lm 取值见表 2。B、按本说明第一条第 3 点考虑抗震设防设计时，对于框架梁柱钢筋 的锚固长度 La 及搭接长度 La 须作如下调整：锚固长度 La： 一、二级抗震取 La=Lm+5d ;三、四级抗震取 La=Lm。 搭接长度 La： 一、二级抗震取 La=1.2Lm+5d ;三、四抗震取 1.2 Lm。C、钢筋直径大于 22 时，一律采纳焊接接头，接头长度：单面焊 10 d,双面焊 5 d钢筋类型混凝土强度等级C15C20C25C30、 C35>C40I 级钢4030252020II 级钢50d40d35d30d25d（3 ）砌体材料A、本工程采纳 MU7.5 实心粘土砖（除注明外）。B、砌筑砂浆采纳 M5. 0 混合砂浆（除注明外）。C、凡 60 厚砖砌体的砌筑砂浆采纳 M7.5 混合砂浆。6、混凝土保护层的最小厚度（毫米）：板、墙为 15 （地下室处为 25）;梁、柱为 25 （地下室外为 35）;基础底板、基础梁、承台等处的钢筋保护层为 35（无垫层时为 70）。7、当框架梁、板、柱混凝土强度等级不同时、其接头处必须按混 凝土强度较高的一级施工、二、地基基础部分1、本工程的基础是根据西南地质勘察局三 0 —队和祥云建筑设计室提供的《工程地质勘察报告书》进行设计。2、地基持持力层为②粘土层，地基承载力标准值 fK=150KPa.。3、基础施工时若发现地质实际情况与设计要求不符，须通知设计 人表 2：Lm 取值注：II 级钢筋直径＞25 时，Lm 应按表中数值增加 5d。员及地质勘察工程师共同讨论处理。4、入土部分砖砌体用 1： 2 水泥砂浆粉两侧面。三、钢筋混凝土结构构件的规定（一） 楼板1、单向板底的分布筋及单向板、双向板支座筋的分布筋，除图中 注明外，房面及外露结构采纳① 6@2,楼面采纳① 6@250。2、双向板之底钢筋，短向钢筋放在底层，长向钢筋放在短向钢筋 之上。3、对于板...
