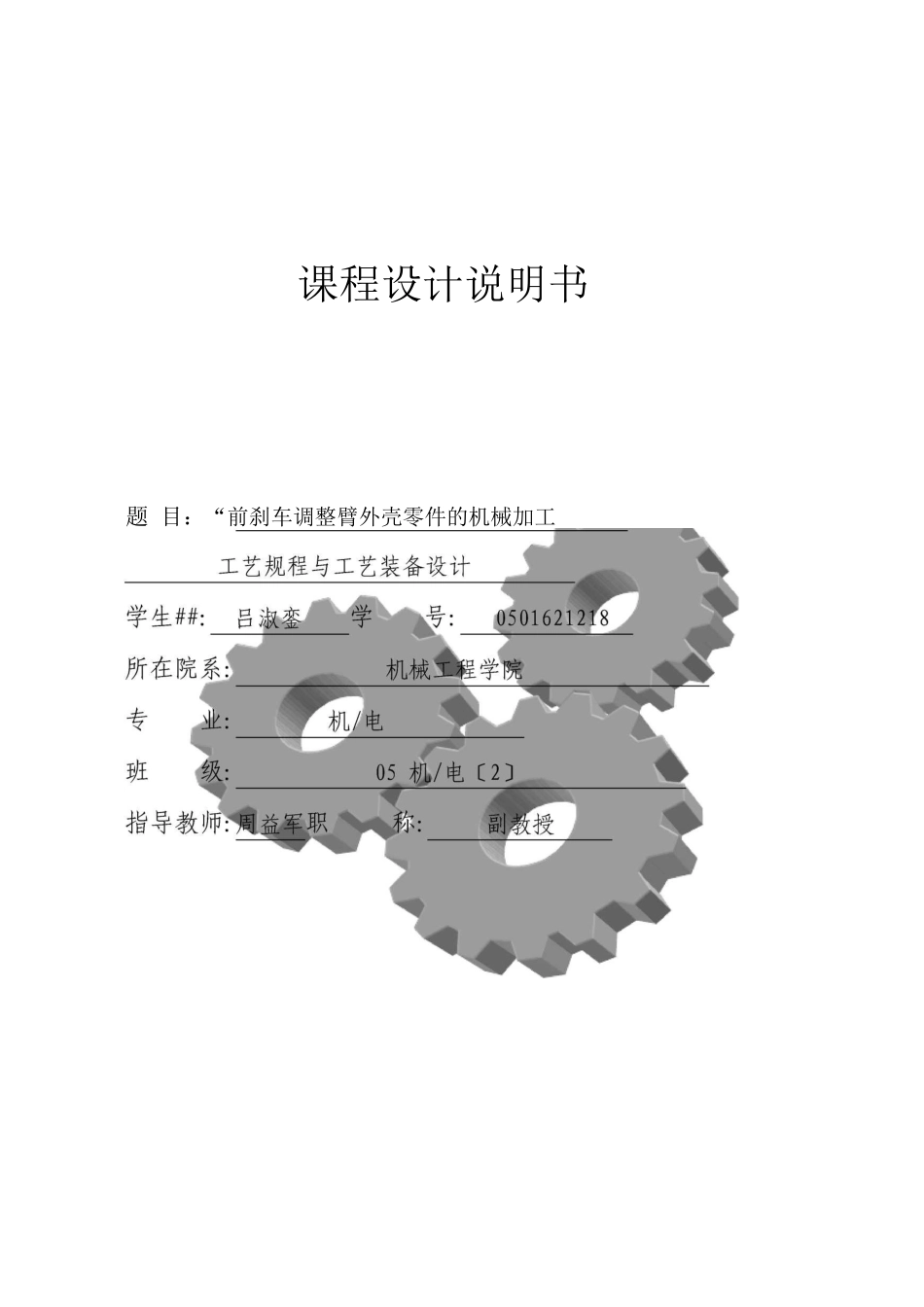

前刹车调整臂外壳零件的机械加工工艺规程及工艺装备设计

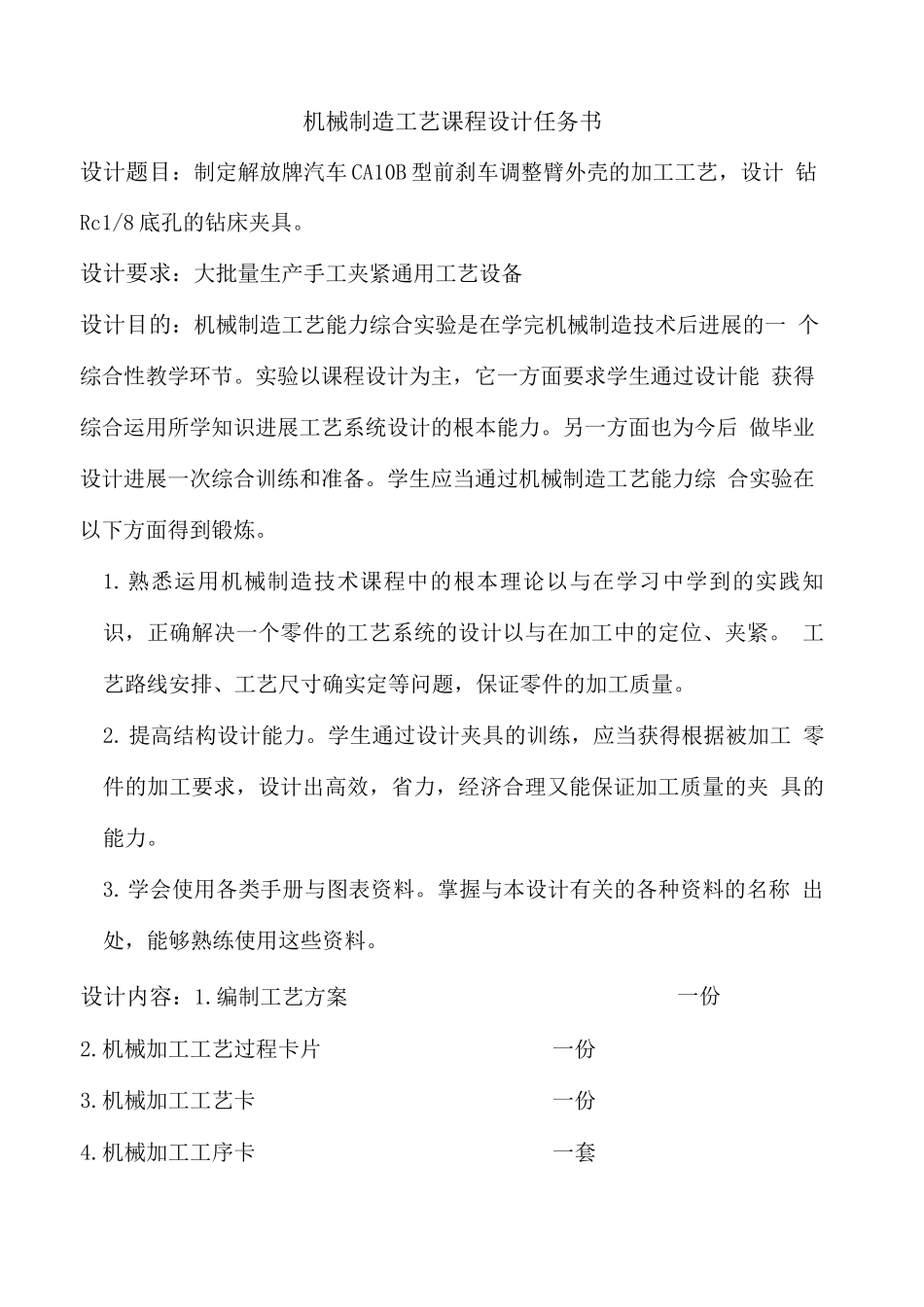

课程设计说明书题 目：“前刹车调整臂外壳零件的机械加工目录一零件分析.4一〕零件作用二〕零件的技术要求二零件工艺分析 5一）确定毛坯制造形式二〕确定零件尺寸公差和加工余量三〕拟定零件加工路线四〕前刹车调整臂外壳零件加工工序内容设计三专用钻床夹具设计 221.夹具设计任务2.确定夹具的结构方案3.确定夹紧机构4.画夹具装配图5.确定夹具装配图上标准尺寸与技术要求四设计小节 26五参考文献...27机械制造工艺课程设计任务书设计题目：制定解放牌汽车 CA10B 型前刹车调整臂外壳的加工工艺，设计 钻Rc1/8 底孔的钻床夹具。设计要求：大批量生产手工夹紧通用工艺设备设计目的：机械制造工艺能力综合实验是在学完机械制造技术后进展的一 个综合性教学环节。实验以课程设计为主，它一方面要求学生通过设计能 获得综合运用所学知识进展工艺系统设计的根本能力。另一方面也为今后 做毕业设计进展一次综合训练和准备。学生应当通过机械制造工艺能力综 合实验在以下方面得到锻炼。1.熟悉运用机械制造技术课程中的根本理论以与在学习中学到的实践知 识，正确解决一个零件的工艺系统的设计以与在加工中的定位、夹紧。 工艺路线安排、工艺尺寸确实定等问题，保证零件的加工质量。2. 提高结构设计能力。学生通过设计夹具的训练，应当获得根据被加工 零件的加工要求，设计出高效，省力，经济合理又能保证加工质量的夹 具的能力。3.学会使用各类手册与图表资料。掌握与本设计有关的各种资料的名称 出处，能够熟练使用这些资料。设计内容：1.编制工艺方案一份2.机械加工工艺过程卡片一份3.机械加工工艺卡一份4.机械加工工序卡一套5.工艺装备设计〔夹具〕 总装图一 X〔A1〕6. 非标零件图假设干7. 说明书一份一.零件分析一）零件的作用题目所给的零件是解放牌 CA10B 型前刹车调整臂外壳。其安装于汽 车的制动器，作用是与各零件配合对汽车起到制动作用，在汽车某些 局部〔主要是车轮〕施加一定的力，对汽车进展一定程度的强制制 动。其生产类型为大批量生产。二）零件的技术要求该零件的技术要求如下表所示加工外表尺寸与偏差〔mm〕公差与精度等 级 外表粗糙度凸台前端面32 0-0. 17IT116. 3凸台后端面32 0-0. 17IT116. 3舌台前端面12 0-0. 24IT136. 3舌台后端面12 0-0. 24IT136. 3孔① 62①62IT136. 3孔① 12① 12+0. 18+ 0 .16IT136. 3槽 26 两端面26 +0. 28+ 0 .06IT116. 3孔① 13. 8①13. 8+0. ...
