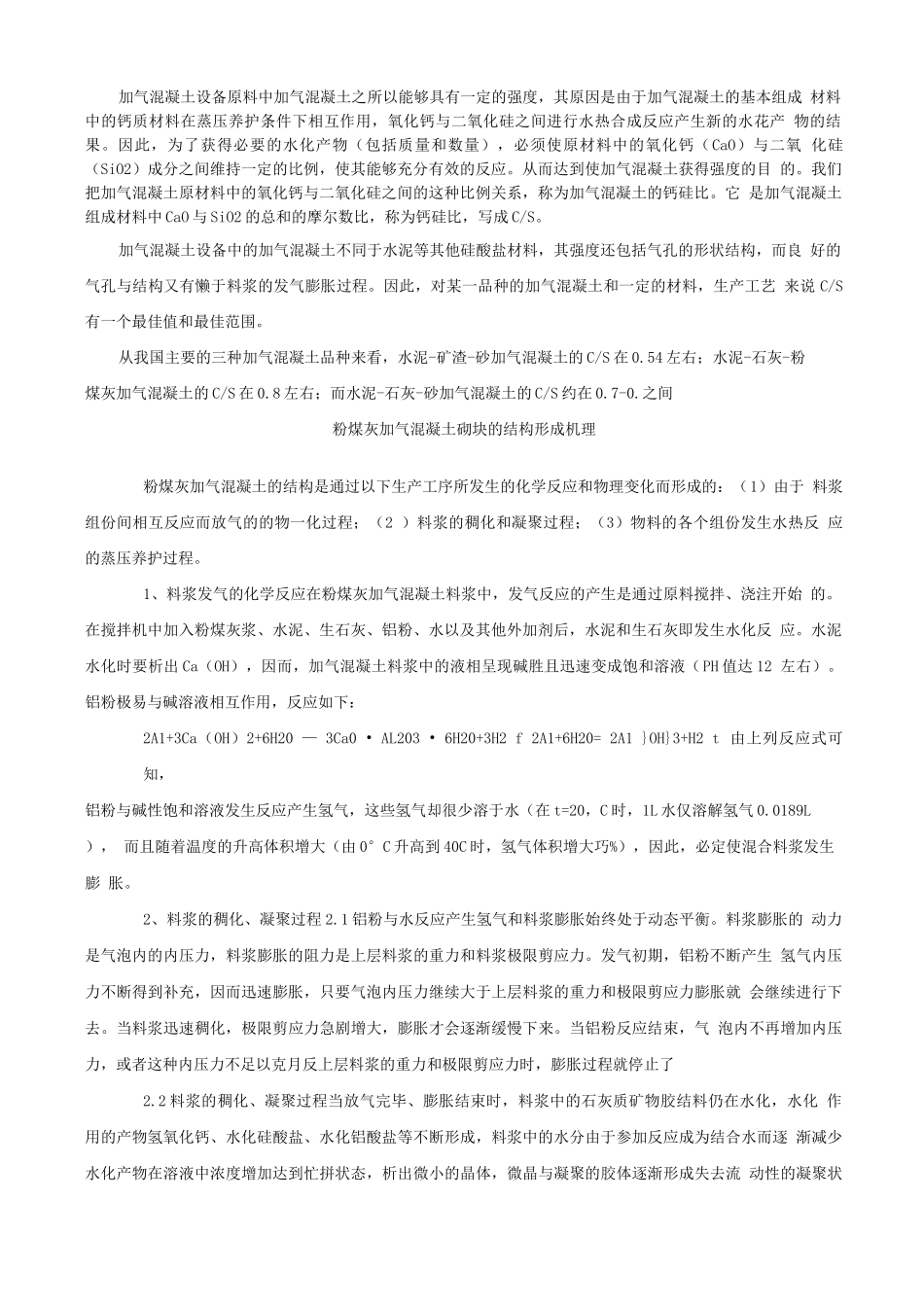

加气混凝土设备原料中加气混凝土之所以能够具有一定的强度，其原因是由于加气混凝土的基本组成 材料中的钙质材料在蒸压养护条件下相互作用，氧化钙与二氧化硅之间进行水热合成反应产生新的水花产 物的结果。因此，为了获得必要的水化产物（包括质量和数量），必须使原材料中的氧化钙（CaO）与二氧 化硅（SiO2）成分之间维持一定的比例，使其能够充分有效的反应。从而达到使加气混凝土获得强度的目 的。我们把加气混凝土原材料中的氧化钙与二氧化硅之间的这种比例关系，称为加气混凝土的钙硅比。它 是加气混凝土组成材料中 CaO 与 SiO2 的总和的摩尔数比，称为钙硅比，写成 C/S。加气混凝土设备中的加气混凝土不同于水泥等其他硅酸盐材料，其强度还包括气孔的形状结构，而良 好的气孔与结构又有懒于料浆的发气膨胀过程。因此，对某一品种的加气混凝土和一定的材料，生产工艺 来说 C/S有一个最佳值和最佳范围。从我国主要的三种加气混凝土品种来看，水泥-矿渣-砂加气混凝土的 C/S 在 0.54 左右；水泥-石灰-粉煤灰加气混凝土的 C/S 在 0.8 左右；而水泥-石灰-砂加气混凝土的 C/S 约在 0.7-0.之间粉煤灰加气混凝土砌块的结构形成机理粉煤灰加气混凝土的结构是通过以下生产工序所发生的化学反应和物理变化而形成的：（1）由于 料浆组份间相互反应而放气的的物一化过程；（2 ）料浆的稠化和凝聚过程；（3）物料的各个组份发生水热反 应的蒸压养护过程。1、料浆发气的化学反应在粉煤灰加气混凝土料浆中，发气反应的产生是通过原料搅拌、浇注开始 的。在搅拌机中加入粉煤灰浆、水泥、生石灰、铝粉、水以及其他外加剂后，水泥和生石灰即发生水化反 应。水泥水化时要析出 Ca（OH），因而，加气混凝土料浆中的液相呈现碱胜且迅速变成饱和溶液（PH 值达 12 左右）。铝粉极易与碱溶液相互作用，反应如下：2A1+3Ca（OH）2+6H20 — 3Ca0 • AL203 • 6H20+3H2 f 2A1+6H20= 2A1 }OH}3+H2 t 由上列反应式可知，铝粉与碱性饱和溶液发生反应产生氢气，这些氢气却很少溶于水（在 t=20，C 时，1L 水仅溶解氢气 0.0189L ）， 而且随着温度的升高体积增大（由 0°C 升高到 40C 时，氢气体积增大巧%），因此，必定使混合料浆发生膨 胀。2、料浆的稠化、凝聚过程 2.1 铝粉与水反应产生氢气和料浆膨胀始终处于动态平衡。料浆膨胀的 动力是气泡内的内压力，料浆膨胀的阻力是上层料浆的重力和料浆极限剪应力。发气...
