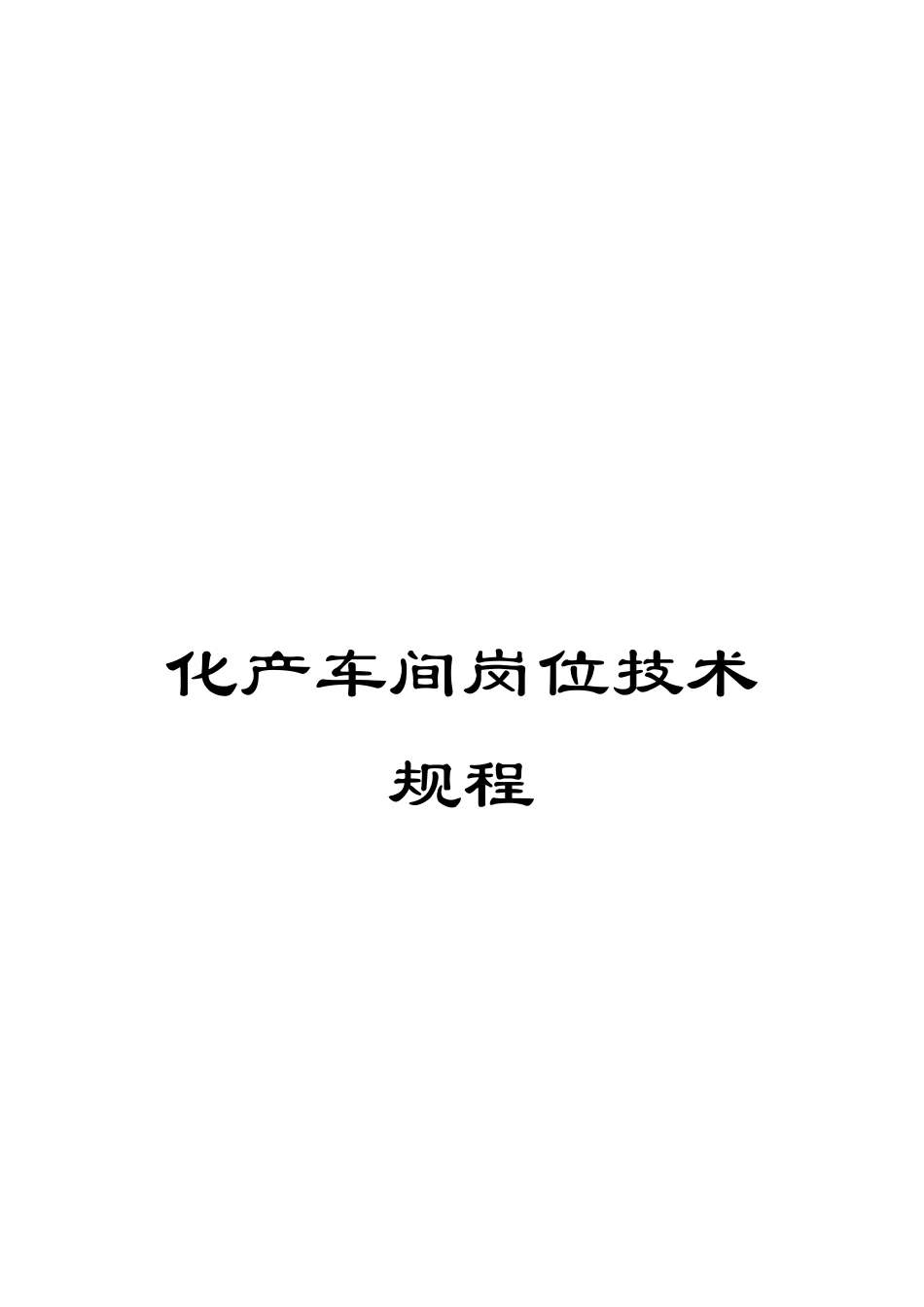

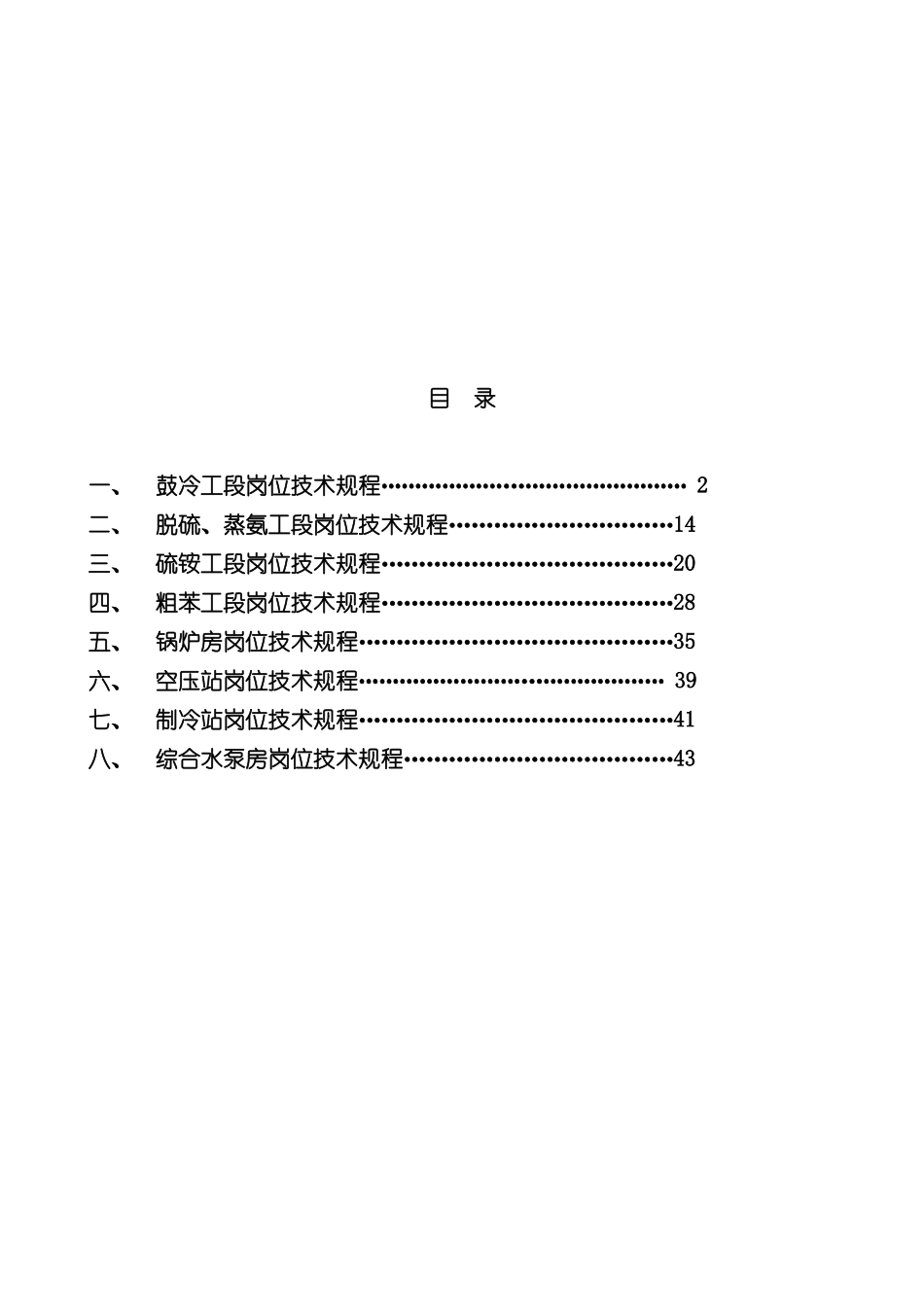

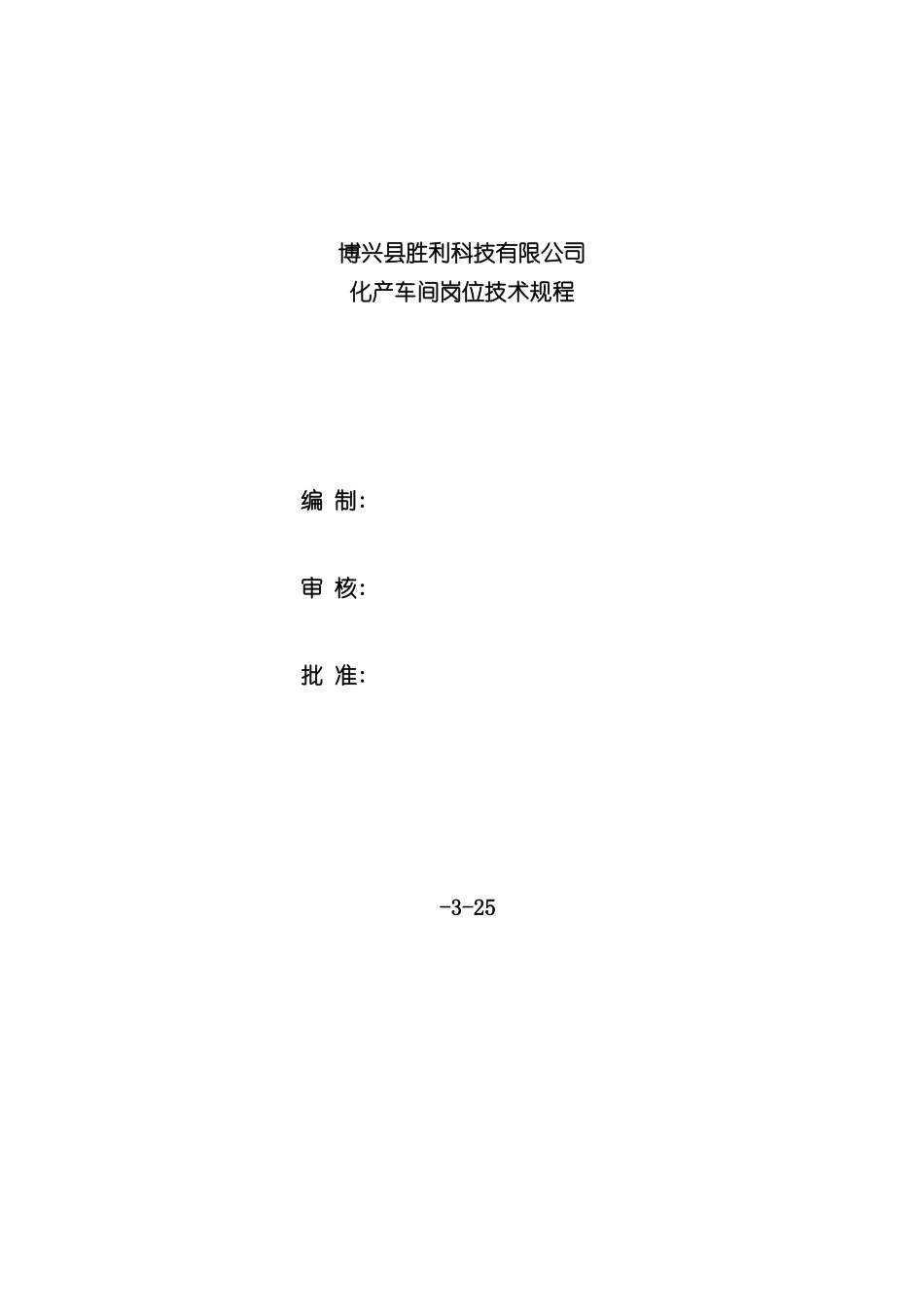

化产车间岗位技术规程博兴县胜利科技有限公司化产车间岗位技术规程编 制:审 核:批 准: -3-25目 录一、 鼓冷工段岗位技术规程……………………………………… 2二、 脱硫、蒸氨工段岗位技术规程…………………………14三、 硫铵工段岗位技术规程…………………………………20四、 粗苯工段岗位技术规程…………………………………28五、 锅炉房岗位技术规程……………………………………35六、 空压站岗位技术规程……………………………………… 39七、 制冷站岗位技术规程……………………………………41八、 综合水泵房岗位技术规程………………………………43一、鼓冷工段岗位技术规程一、工艺流程简述:来自焦炉 80-85℃左右的荒煤气,夹带着焦油、氨水从吸煤气管道到气液分离器,在此,根据密度不同进行煤气、焦油氨水分离。气液分离后液体进入冷凝液处理单元,煤气从上部出来进入了三台并联操作的横管式初冷器(其中1 台备用),在此,将煤气分二段冷却,上段用 30-35℃循环水冷却,下段 18℃低温水使煤气冷却至 22--30℃,煤气由下部排出。离开横管式初冷器并经冷却的煤气进入 2 台并联的电捕焦油器(以下简称电捕),煤气从下进入并经过由强直流电在电晕极(负极)和沉淀极(正极)之间形成的高压电场,夹带在煤气中的焦油雾和灰尘颗粒被负电荷化,并沉淀于沉淀极上,焦油雾、灰尘从沉淀极籍重力流到电捕底部,经水封槽流到鼓风机室部分的地下放空槽,安装在煤气出口总管上的氧分析仪检测出的氧含量>2.0%,电捕会自动断电。从电捕来的煤气进入鼓风机,经过鼓风机输送到脱硫工段 焦油、氨水冷凝液进入机械化氨水澄清槽,在此根据密度不同进行沉淀分离,上部氨水、中部焦油、下部焦油渣。氨水进入循环氨水槽,经过循环氨水泵输送到焦炉集气管用于煤气降温,其它多余氨水进入剩余氨水槽,一部分经过高压氨水泵输送到焦炉进行无烟装煤操作;另一部分经过剩余氨水泵输送到蒸氨塔处理。焦油经过压油器调节流出进入焦油分离器进一步脱水分离后用焦油泵输送到焦油储槽,合格后外卖。焦油渣经过刮板机刮出进入焦油渣密封装置,定期用叉车运往煤场。工艺流程图循环氨水 冷凝液油渣去备煤焦油 焦炉机 械 澄 清槽上、下段冷凝液水封槽剩 余 氨 水槽循 环 氨 水槽电 捕 焦油器横 管 初冷器气 液 分离器焦 油 中间槽上、下段冷凝液水封槽退液废水回收利用二、设备概况设备名称型号主要技术特性单位数量备注初冷器JH050225-2长*宽*高 4484*3100*...
