北电交换机配置

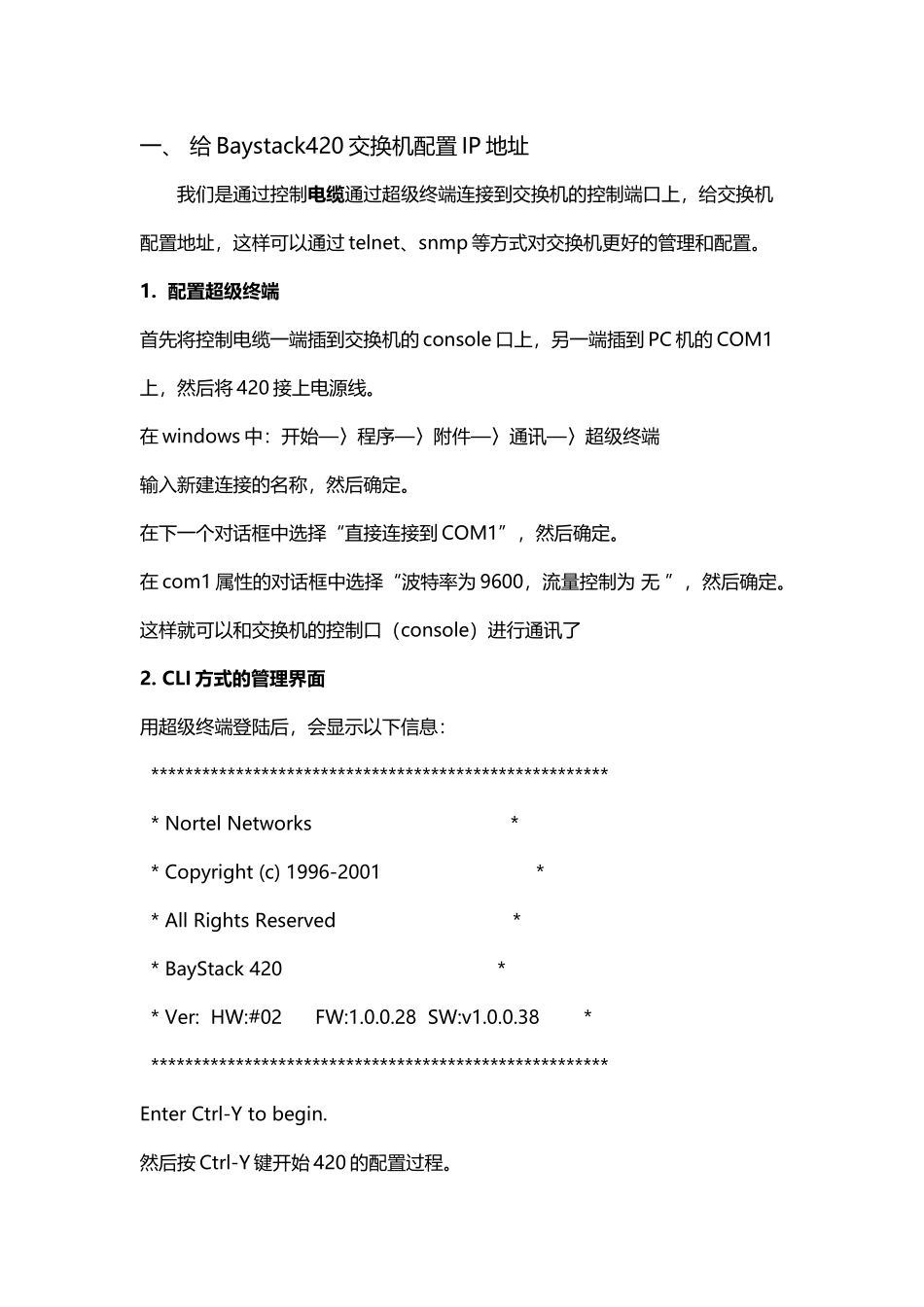

北电交换机配置(5 页)Good is good, but better carries it.精益求精，善益求善。一、 给 Baystack420 交换机配置 IP 地址我们是通过控制电缆通过超级终端连接到交换机的控制端口上，给交换机配置地址，这样可以通过 telnet、snmp 等方式对交换机更好的管理和配置。1. 配置超级终端首先将控制电缆一端插到交换机的 console 口上，另一端插到 PC 机的 COM1上，然后将 420 接上电源线。在 windows 中：开始—〉程序—〉附件—〉通讯—〉超级终端输入新建连接的名称，然后确定。在下一个对话框中选择“直接连接到 COM1”，然后确定。在 com1 属性的对话框中选择“波特率为 9600，流量控制为 无 ”，然后确定。这样就可以和交换机的控制口（console）进行通讯了2. CLI 方式的管理界面用超级终端登陆后，会显示以下信息： ****************************************************** * Nortel Networks * * Copyright (c) 1996-2001 * * All Rights Reserved * * BayStack 420 * * Ver: HW:#02 FW:1.0.0.28 SW:v1.0.0.38 * ******************************************************Enter Ctrl-Y to begin.然后按 Ctrl-Y 键开始 420 的配置过程。进入配置菜单后，显示以下信息：BayStack 420 Main Menu IP Configuration/Setup... SNMP Configuration... System Characteristics... Switch Configuration... Console/Comm Port Configuration... Display Hardware Units... Spanning Tree Configuration... TELNET Configuration... Software Download... Configuration File... Display System Log Reset Reset to Default Settings LogoutUse arrow keys to highlight option, press or to select option.然后，根据提示可进行配置。若要对某一项进行配置只需按该行的第一个字母即可；有相同字母的则要注意在该行的某个字母下方有一下划线，按该字母进入配置。快捷键：CTRL-R 返回上一级菜单，CTRL-C 返回主菜单。TAB 键用来选择选项。按回车表示确认。3. 配置 IP 地址同时该交换机还可用 WEB 方式和基于 SNMP 协议的管理配置软件 Device Manager 来进行管理和配置。但前提是必须为该交换机分配一个 IP 地址。以下的操作方法既是以该方式进行的配置。首先用超级终端进入配置状态，按“I”键来为交换...
