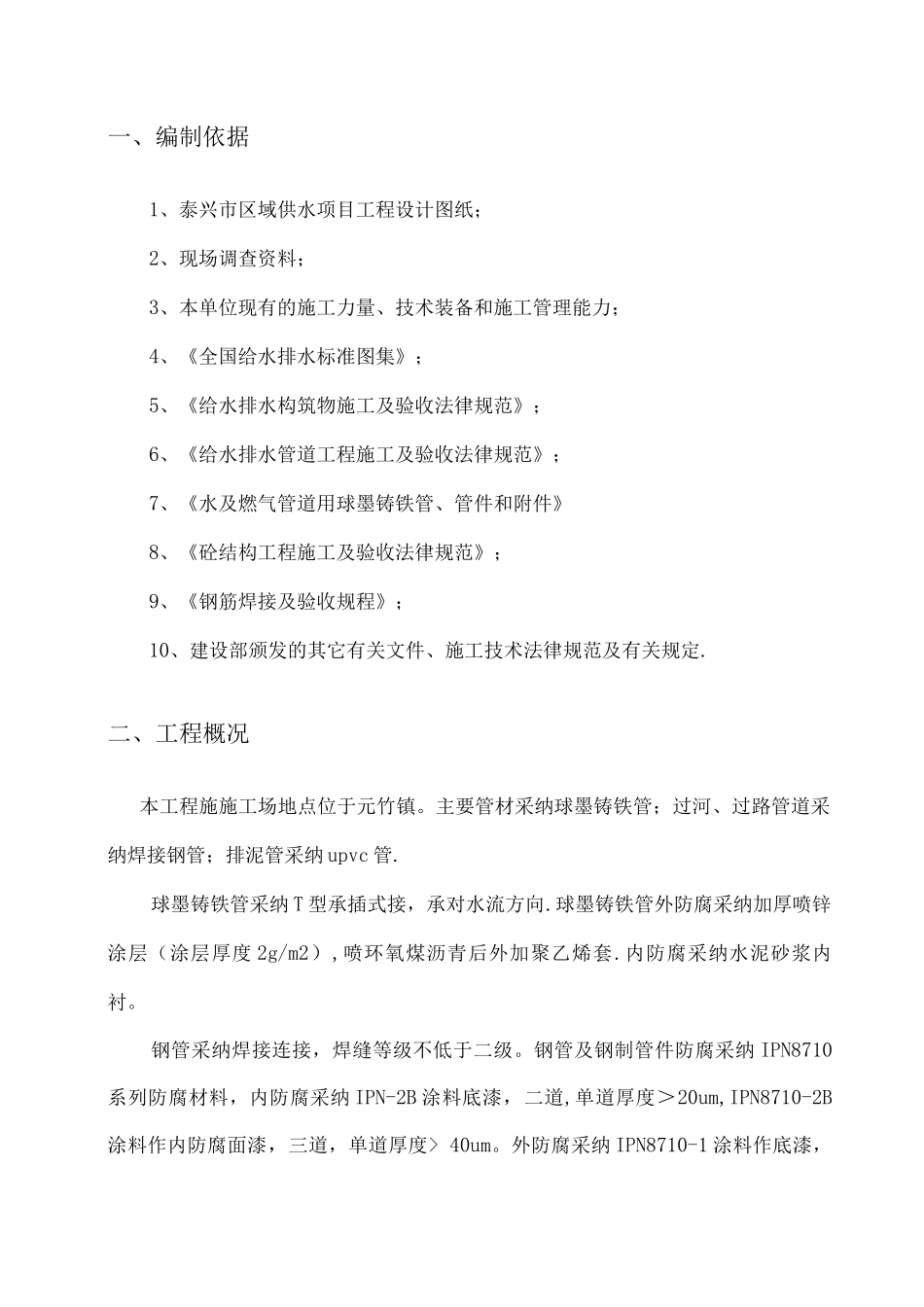

泰兴市区域供水项目工程施工方案建设单位:施工单位:编制日期:目 录 2一、编制依据 3二、工程概况 3三、 便道工程错误!未定义书签。四、管道工程 41、开工前准备阶段 52、测量放线 53、沟槽开挖 54、球墨铸铁管工程(承插连接)85、钢管工程(焊接)106、沟槽回填 117、水压试验 129、管道冲洗 12五、管道施工竣工图绘制 13一、编制依据1、泰兴市区域供水项目工程设计图纸;2、现场调查资料;3、本单位现有的施工力量、技术装备和施工管理能力;4、《全国给水排水标准图集》;5、《给水排水构筑物施工及验收法律规范》;6、《给水排水管道工程施工及验收法律规范》;7、《水及燃气管道用球墨铸铁管、管件和附件》8、《砼结构工程施工及验收法律规范》;9、《钢筋焊接及验收规程》;10、建设部颁发的其它有关文件、施工技术法律规范及有关规定.二、工程概况本工程施施工场地点位于元竹镇。主要管材采纳球墨铸铁管;过河、过路管道采纳焊接钢管;排泥管采纳 upvc 管.球墨铸铁管采纳 T 型承插式接,承对水流方向.球墨铸铁管外防腐采纳加厚喷锌涂层(涂层厚度 2g/m2),喷环氧煤沥青后外加聚乙烯套.内防腐采纳水泥砂浆内衬。钢管采纳焊接连接,焊缝等级不低于二级。钢管及钢制管件防腐采纳 IPN8710系列防腐材料,内防腐采纳 IPN-2B 涂料底漆,二道,单道厚度>20um,IPN8710-2B涂料作内防腐面漆,三道,单道厚度> 40um。外防腐采纳 IPN8710-1 涂料作底漆,二道,单道厚度》20um,IPN8710-2A 耐侯面漆涂料作外防腐面漆,三道,单道厚度>50umo内防腐须达到国家饮用水卫生安全的相关标准.钢管水压试验的试验压力为 1。0Mpa,球墨铸铁管水压试验的试验压力为 0O 8Mpa, UPVC 管进行闭水试验的试验水头以上游检查井高度为准,渗水量应小于1。38 (ms/24h.km).四、管道工程施工工艺流程1、开工前准备阶段开工前的准备工作大致有:办理施工执照、施工图纸会审、编制内部施工预算、编制并报批施工组织设计、进行技术交底、场地三通一平、永久性或半永久性坐标和水准点已给定、现场临时设施(办公、生活)基本到位、施工机械设备就位、材料、成品、半成品有储备、劳动力落实、开工报告报批等。2、测量放线本工程根据业主提供的坐标控制点及标高基准点为依据,进行轴线测放及标高控制,要求对测量人员进行技术交底,提出进度要求,并加强领导,要求有仔细的工作态度。2.1 测量使用仪器a。JD—J2 经纬仪一台b。S3 精密水准仪两台c。50...
