医院制冷采暖系统节能改造方案

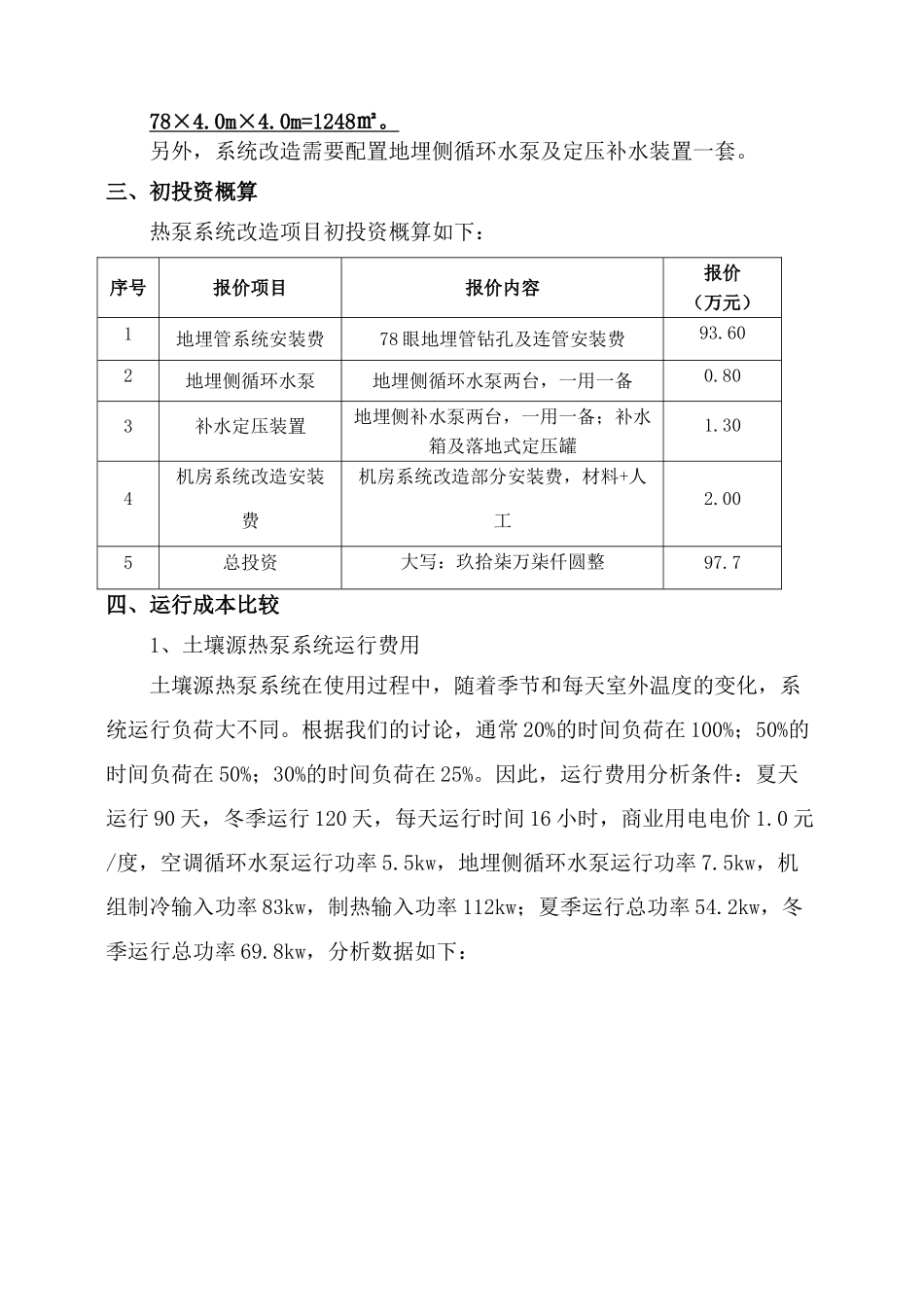

医院制冷采暖系统节能改造方案说明一、工程现状本工程原设计为水源热泵系统夏季制冷，冬季供暖，但是由于系统运行后期地下水水量不足，改为夏季采纳水源热泵+冷却塔供冷，冬季电热锅炉供暖。现有水源热泵机组 435KW 一台，电热锅炉 200KW 一台，水源热泵配套冷却塔一台，空调循环泵等辅助设备一套。每年运行费用约为 40 万元，制冷采暖费用相对较高。二、系统改造方案为节约运行费用，设计将水源热泵系统改造为土壤源热泵系统，现有水源热泵机组制冷量 435kW，制热量约 400kW。本工程选择用竖直埋管的形式，初步设计每孔深 100m，双 U 形直埋管，采纳高密度聚乙烯 PE100-De25。冬季每米井深吸热量为 40W，夏季每米井深释热量为 50W。根据《地源热泵系统工程技术法律规范》GB50366-2025（2025 版）地源热泵系统最大吸热量为：地源热泵系统最大释热量为：因输送过程得失热量和水泵的释放热量较小，并且不易计算，一般取1.02-1.05 的安全系数。螺杆式地源热泵机组 COP（制热运行时的性能系数）为 3.5，EER（制冷运行时的能效比）为 5.0，各系统埋管计算如下：冬季运行吸热量kw冬季运行需热源井孔数夏季运行吸热量kw夏季运行需热源井孔数31278533107 为节约投资，根据冬季运行需求设计热源孔数量，夏季运行不足部分采纳冷却塔补充，这样既节约了投资，又可尽量减少原有设备的浪费。初步确定本项目土壤源热泵系统热源孔为 78 眼，深 100 米/眼。根据以上计算，可以估量本改造项目需配置热源井占地面积为：78×4.0m×4.0m=1248 ㎡。 另外，系统改造需要配置地埋侧循环水泵及定压补水装置一套。三、初投资概算热泵系统改造项目初投资概算如下：序号报价项目报价内容报价（万元）1地埋管系统安装费78 眼地埋管钻孔及连管安装费93.602地埋侧循环水泵地埋侧循环水泵两台，一用一备0.803补水定压装置地埋侧补水泵两台，一用一备；补水箱及落地式定压罐1.304机房系统改造安装费机房系统改造部分安装费，材料+人工2.005总投资大写：玖拾柒万柒仟圆整97.7四、运行成本比较1、土壤源热泵系统运行费用土壤源热泵系统在使用过程中，随着季节和每天室外温度的变化，系统运行负荷大不同。根据我们的讨论，通常 20%的时间负荷在 100%；50%的时间负荷在 50%；30%的时间负荷在 25%。因此，运行费用分析条件：夏天运行 90 天，冬季运行 120 天，每天运行时间 16 小时，商业用电电价 1.0 元/度，空调循环水泵运行功率 5.5kw，地埋...
