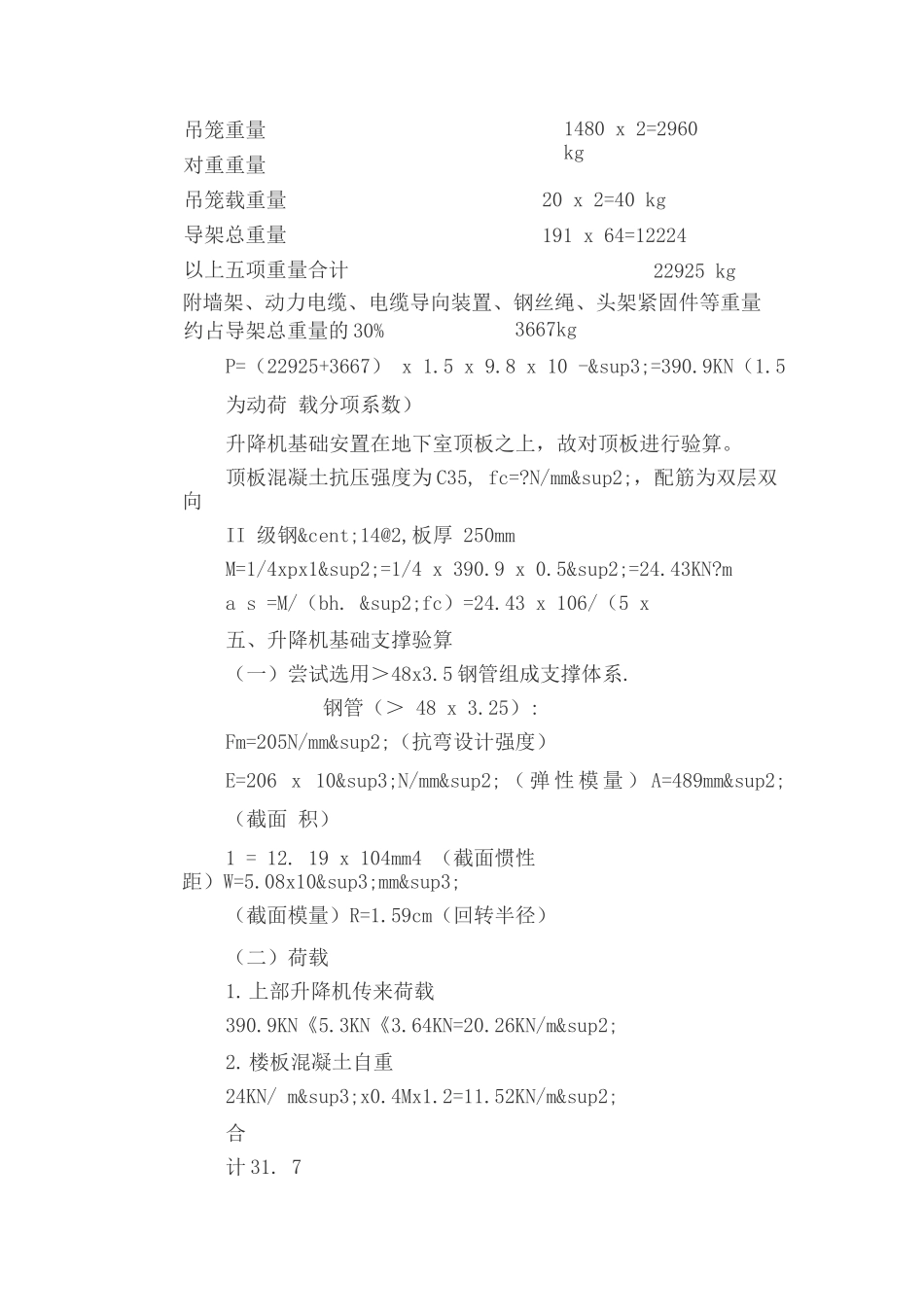

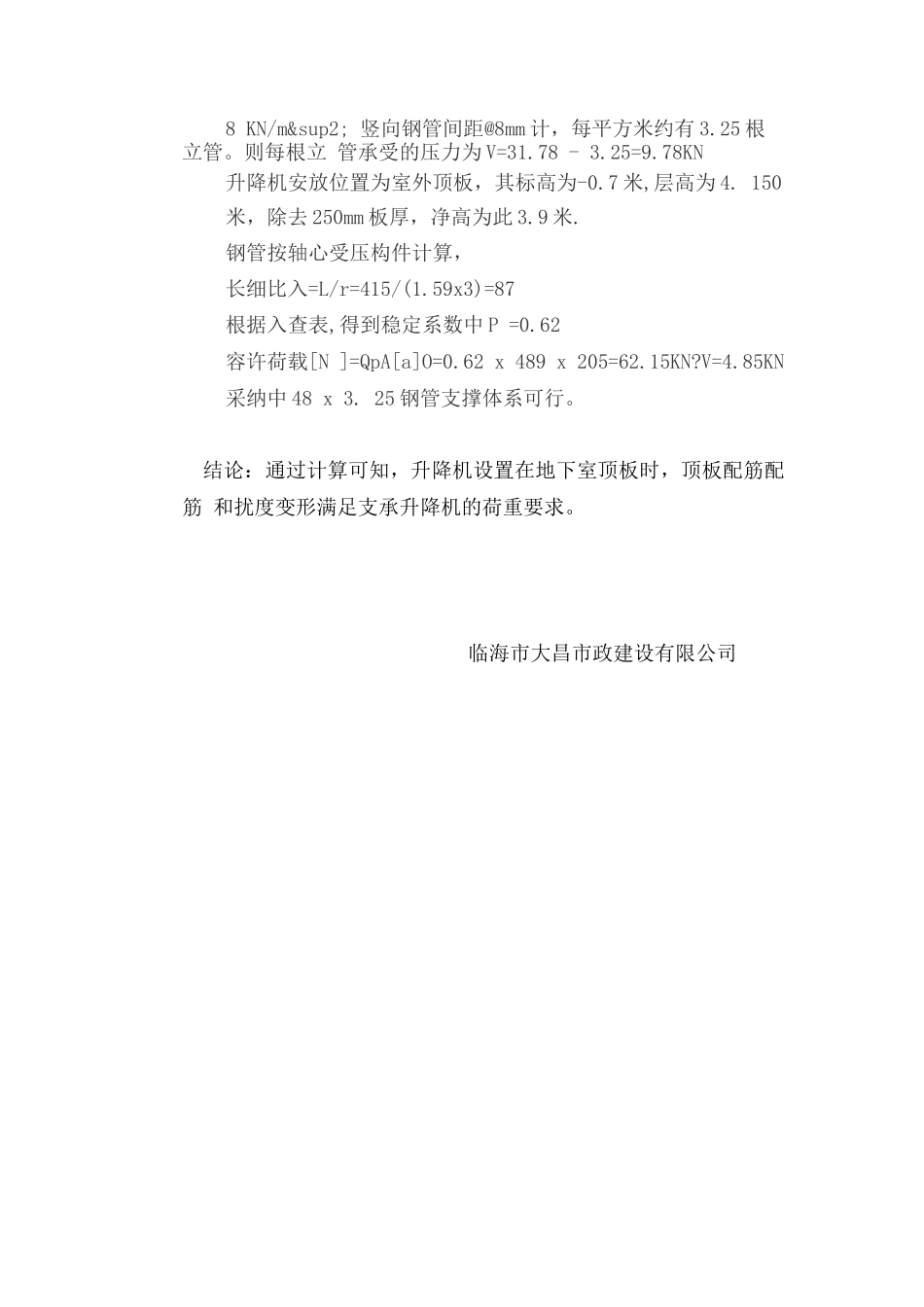

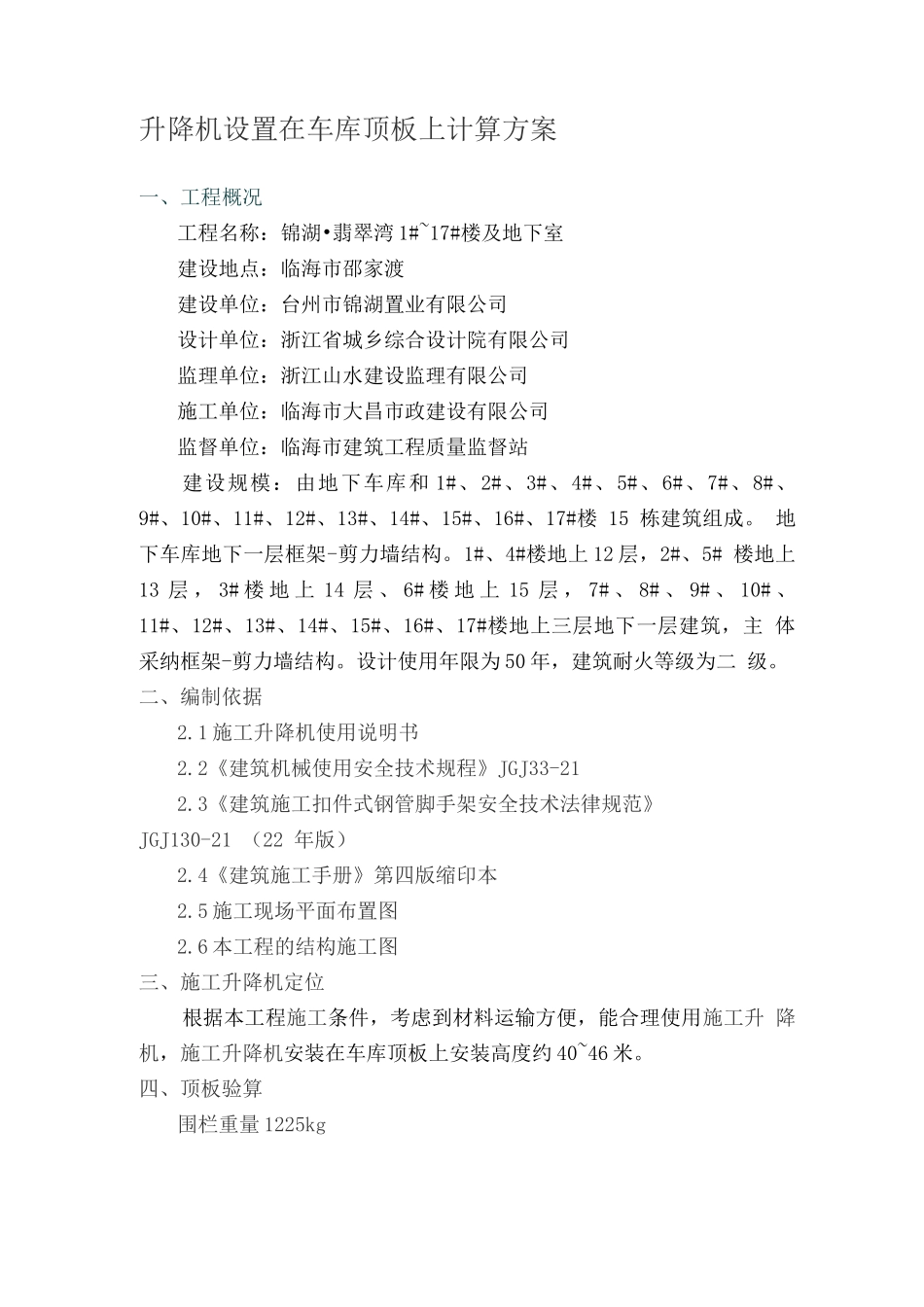

升降机设置在车库顶板上计算方案一、工程概况工程名称：锦湖•翡翠湾 1#~17#楼及地下室建设地点：临海市邵家渡建设单位：台州市锦湖置业有限公司设计单位：浙江省城乡综合设计院有限公司监理单位：浙江山水建设监理有限公司施工单位：临海市大昌市政建设有限公司监督单位：临海市建筑工程质量监督站建设规模：由地下车库和 1#、2#、3#、4#、5#、6#、7#、8#、 9#、10#、11#、12#、13#、14#、15#、16#、17#楼 15 栋建筑组成。 地下车库地下一层框架-剪力墙结构。1#、4#楼地上 12 层，2#、5# 楼地上13 层 ， 3# 楼 地 上 14 层 、 6# 楼 地 上 15 层 ， 7# 、 8# 、 9# 、 10# 、 11#、12#、13#、14#、15#、16#、17#楼地上三层地下一层建筑，主 体采纳框架-剪力墙结构。设计使用年限为 50 年，建筑耐火等级为二 级。二、编制依据2.1 施工升降机使用说明书2.2《建筑机械使用安全技术规程》JGJ33-212.3《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-21 （22 年版）2.4《建筑施工手册》第四版缩印本2.5 施工现场平面布置图2.6 本工程的结构施工图三、施工升降机定位根据本工程施工条件，考虑到材料运输方便，能合理使用施工升 降机，施工升降机安装在车库顶板上安装高度约 40~46 米。四、顶板验算围栏重量 1225kg附墙架、动力电缆、电缆导向装置、钢丝绳、头架紧固件等重量P=（22925+3667） x 1.5 x 9.8 x 10 -³=390.9KN（1.5 为动荷 载分项系数）升降机基础安置在地下室顶板之上，故对顶板进行验算。顶板混凝土抗压强度为 C35, fc=?N/mm²，配筋为双层双向II 级钢¢14@2,板厚 250mmM=1/4xpx1²=1/4 x 390.9 x 0.5²=24.43KN?ma s =M/（bh. ²fc）=24.43 x 106/（5 x五、升降机基础支撑验算（一）尝试选用＞48x3.5 钢管组成支撑体系.钢管（＞ 48 x 3.25）:Fm=205N/mm²（抗弯设计强度）E=206 x 10³N/mm² （ 弹 性 模 量 ） A=489mm²（截面 积）1 = 12. 19 x 104mm4 （截面惯性距）W=5.08x10³mm³（截面模量）R=1.59cm（回转半径）（二）荷载1.上部升降机传来荷载390.9KN《5.3KN《3.64KN=20.26KN/m²2.楼板混凝土自重24KN/ m³x0.4Mx1.2=11.52KN/m²合计 31. 7吊笼重量对重重量吊笼载重量导架总重量以上五项重量合计1480 x 2=2960 kg1258 x 2=2516 20 x 2=40 kg191 x...
