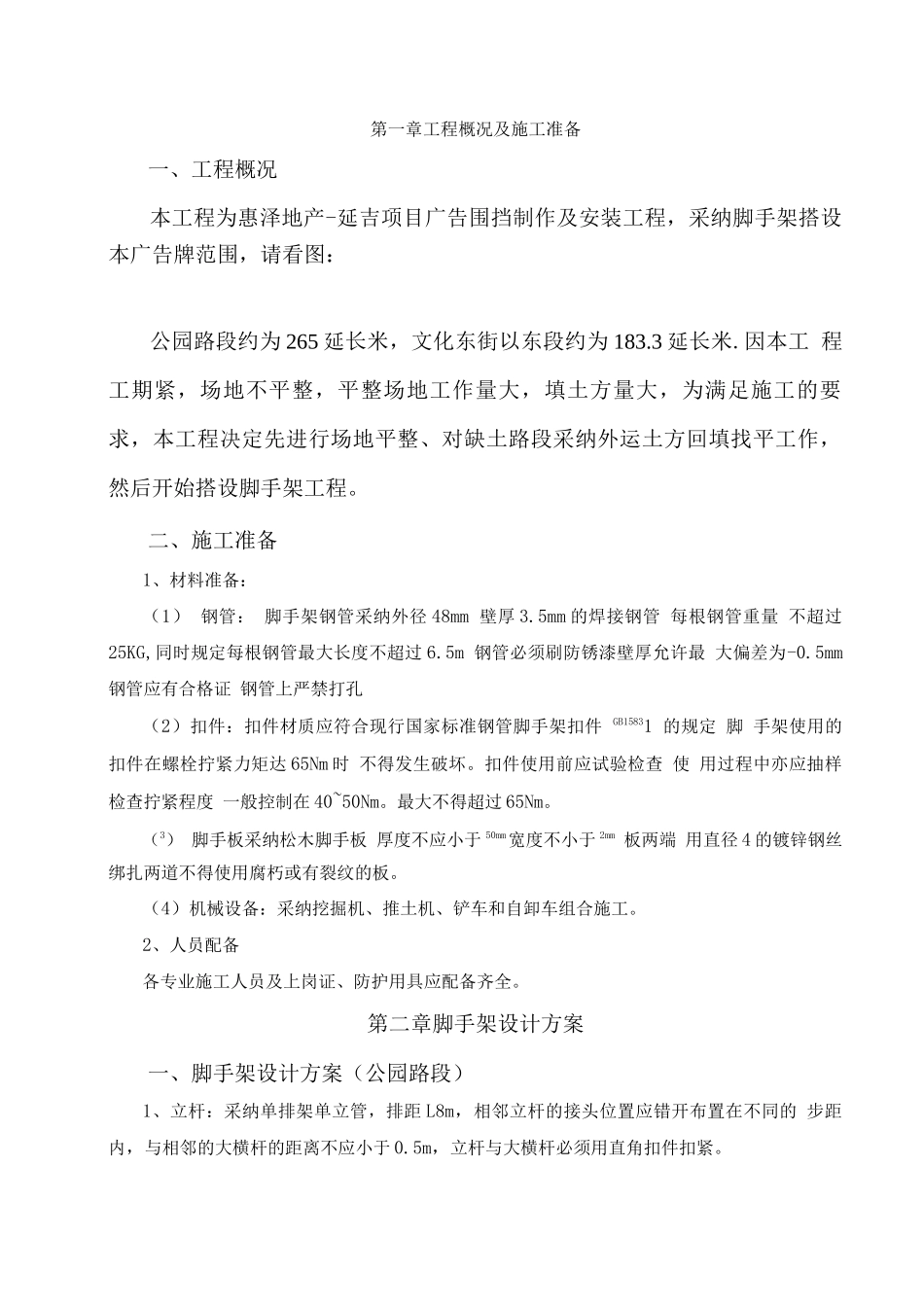

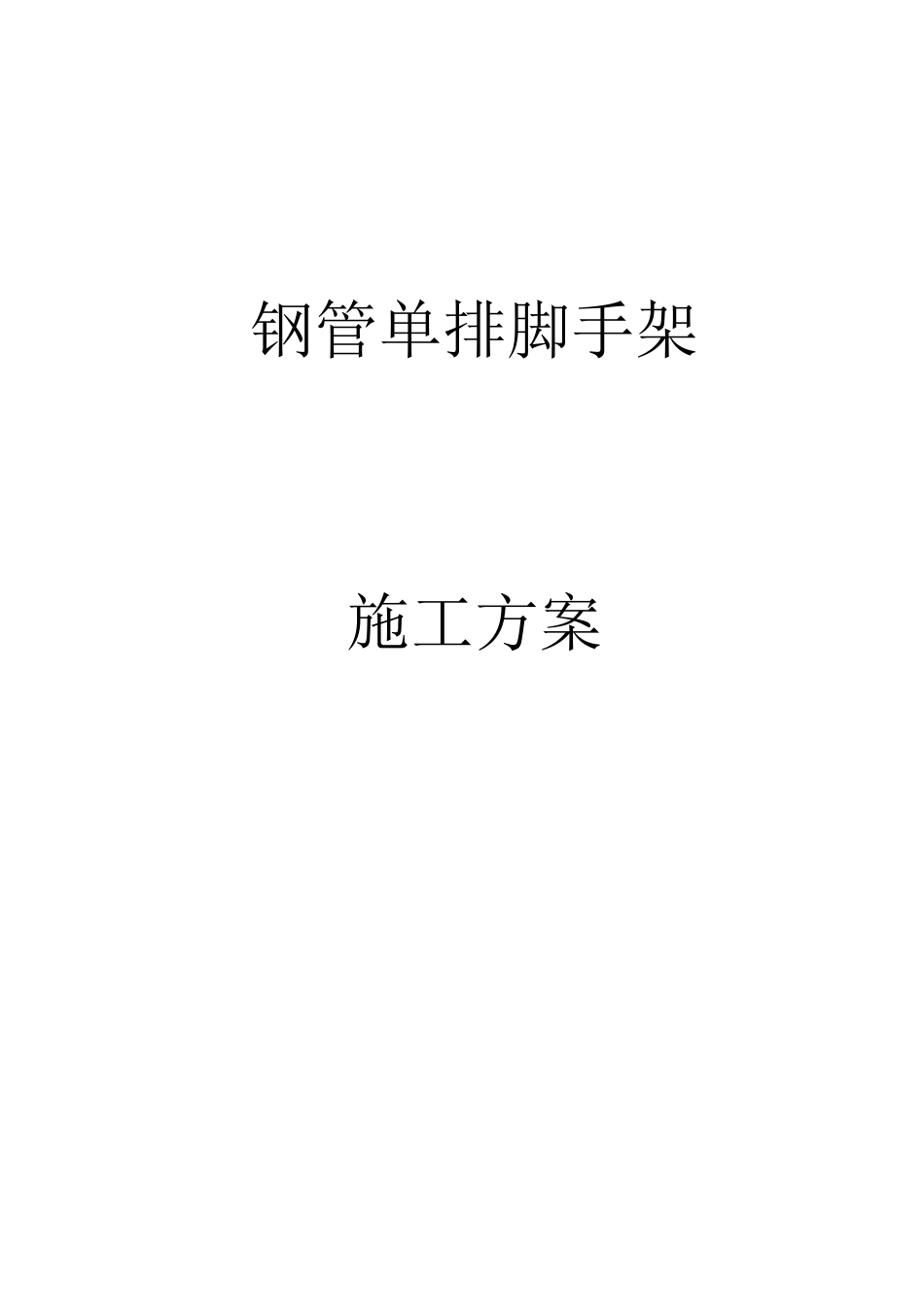

钢管单排脚手架施工方案第一章工程概况及施工准备一、工程概况本工程为惠泽地产-延吉项目广告围挡制作及安装工程，采纳脚手架搭设 本广告牌范围，请看图：公园路段约为 265 延长米，文化东街以东段约为 183.3 延长米.因本工 程工期紧，场地不平整，平整场地工作量大，填土方量大，为满足施工的要 求，本工程决定先进行场地平整、对缺土路段采纳外运土方回填找平工作， 然后开始搭设脚手架工程。二、施工准备1、材料准备：（1） 钢管： 脚手架钢管采纳外径 48mm 壁厚 3.5mm 的焊接钢管 每根钢管重量 不超过25KG,同时规定每根钢管最大长度不超过 6.5m 钢管必须刷防锈漆壁厚允许最 大偏差为-0.5mm 钢管应有合格证 钢管上严禁打孔（2）扣件：扣件材质应符合现行国家标准钢管脚手架扣件 GB15831 的规定 脚 手架使用的扣件在螺栓拧紧力矩达 65Nm 时 不得发生破坏。扣件使用前应试验检查 使 用过程中亦应抽样检查拧紧程度 一般控制在 40~50Nm。最大不得超过 65Nm。（3） 脚手板采纳松木脚手板 厚度不应小于 50mm宽度不小于 2mm 板两端 用直径 4 的镀锌钢丝绑扎两道不得使用腐朽或有裂纹的板。（4）机械设备：采纳挖掘机、推土机、铲车和自卸车组合施工。2、人员配备各专业施工人员及上岗证、防护用具应配备齐全。第二章脚手架设计方案一、脚手架设计方案（公园路段）1、立杆：采纳单排架单立管，排距 L8m，相邻立杆的接头位置应错开布置在不同的 步距内，与相邻的大横杆的距离不应小于 0.5m，立杆与大横杆必须用直角扣件扣紧。2、横杆：步距 h=1.2 m 大横杆在立杆内侧，小横杆在大横杆的上面。3、斜拉杆：斜拉杆根据地势情况采纳 4~6 米钢管，间距为 1.8 米，每隔 1.8 米设一道。4、配重拉杆：拉杆采纳 4 米钢管，间距为 1.8 米，与立杆及斜拉杆固定牢靠。配重拉 杆采纳砂袋增加自重，防止脚手架倒塌。5、加固立杆：为防止架子倒塌，根据地势情况在配重拉杆端部连接一道 2~4 米长的立 杆。6、排架如立杆立在结构上，应将立杆置于 50 x 2 x 20 通板上。7、横向水平杆（小横杆）伸出纵向水平杆（大横杆）外的长度不宜小于 1mm，以 防止小横杆从大横杆上滑脱。8、6*9 方木：广告牌高度为 3 米，纵向布置方木间距均为 0.6 米，方木与脚手架钢管 采纳铁线绑扎牢固，方木搭接长度不小于 0.5 米。9、模板：模板尺寸为 0.915*1.83 广告牌为 3 米高，纵向 3 块模板均匀布置，...
