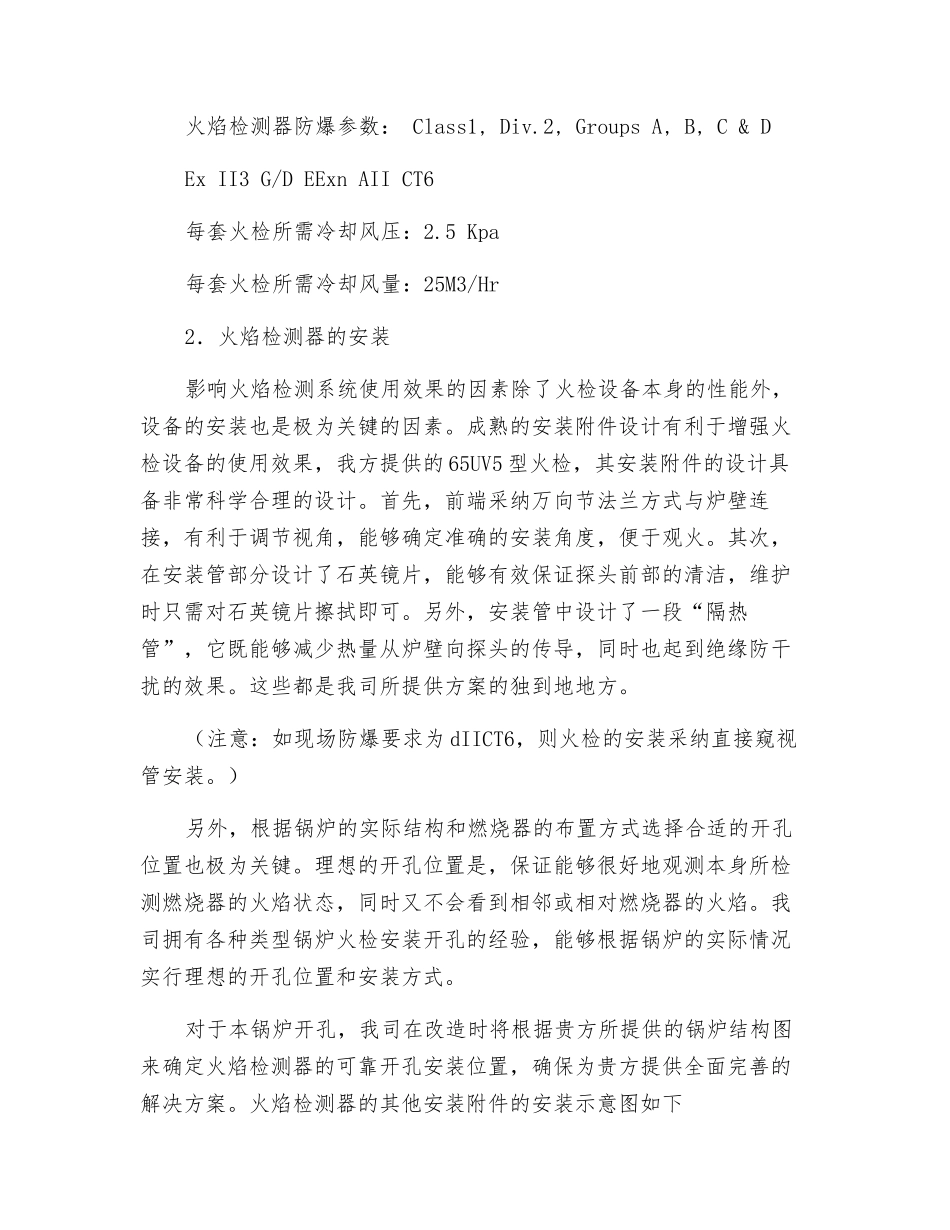

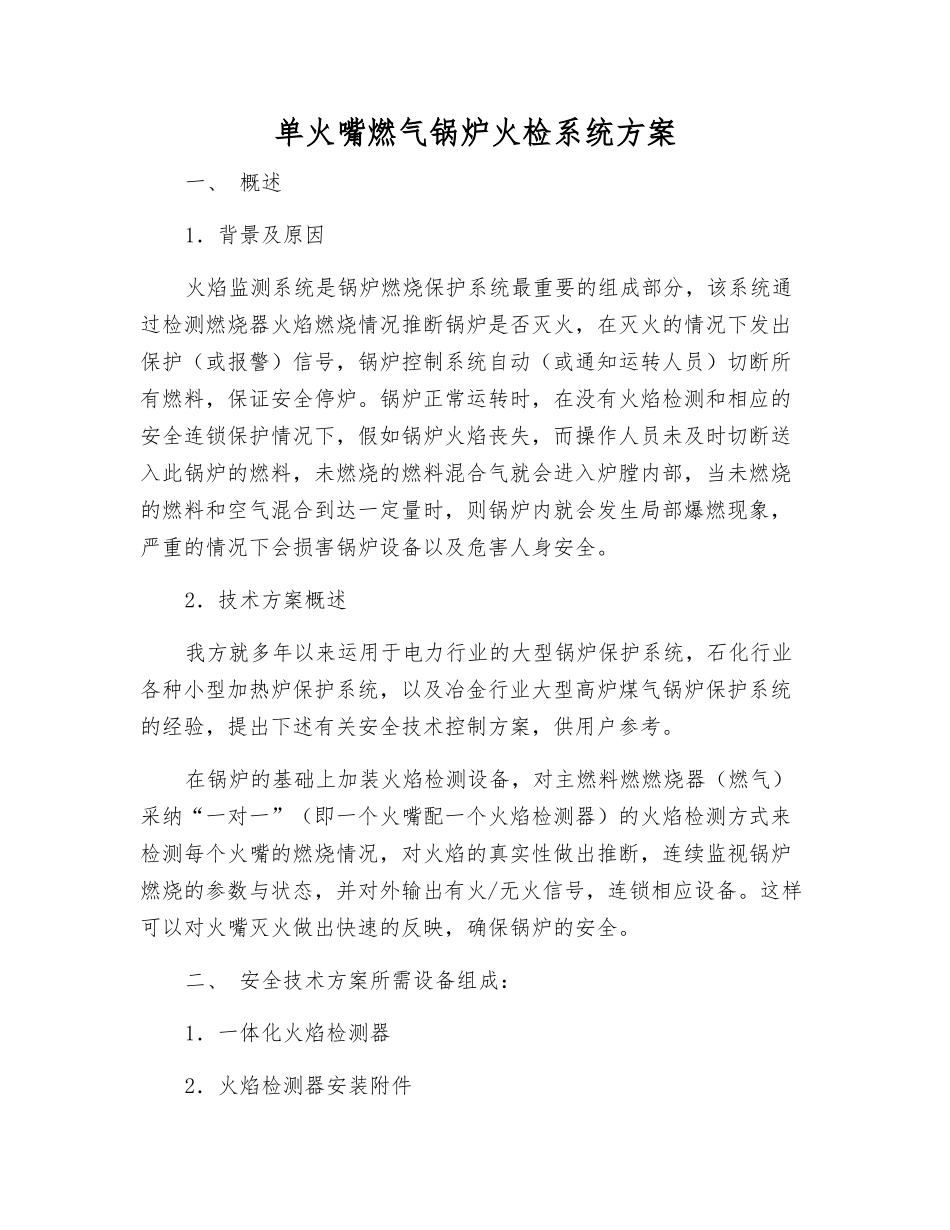

单火嘴燃气锅炉火检系统方案一、 概述1．背景及原因火焰监测系统是锅炉燃烧保护系统最重要的组成部分，该系统通过检测燃烧器火焰燃烧情况推断锅炉是否灭火，在灭火的情况下发出保护（或报警）信号，锅炉控制系统自动（或通知运转人员）切断所有燃料，保证安全停炉。锅炉正常运转时，在没有火焰检测和相应的安全连锁保护情况下，假如锅炉火焰丧失，而操作人员未及时切断送入此锅炉的燃料，未燃烧的燃料混合气就会进入炉膛内部，当未燃烧的燃料和空气混合到达一定量时，则锅炉内就会发生局部爆燃现象，严重的情况下会损害锅炉设备以及危害人身安全。2．技术方案概述我方就多年以来运用于电力行业的大型锅炉保护系统，石化行业各种小型加热炉保护系统，以及冶金行业大型高炉煤气锅炉保护系统的经验，提出下述有关安全技术控制方案，供用户参考。在锅炉的基础上加装火焰检测设备，对主燃料燃燃烧器（燃气）采纳“一对一”（即一个火嘴配一个火焰检测器）的火焰检测方式来检测每个火嘴的燃烧情况，对火焰的真实性做出推断，连续监视锅炉燃烧的参数与状态，并对外输出有火/无火信号，连锁相应设备。这样可以对火嘴灭火做出快速的反映，确保锅炉的安全。二、 安全技术方案所需设备组成：1．一体化火焰检测器2．火焰检测器安装附件三、 技术方案说明火焰检测系统是本方案中的最重要的部分。检测火焰真实存在与否并准确及时的送出有火/无火信号到相应的连锁系统，直接关系到锅炉的安全运转和操作。因此，我方提供此方案最重要的原则就是确保所提供的每一套火检设备都能准确检测到锅炉燃烧火焰的有无。根据我方在多种燃气锅炉的应用的基本情况来看此。由于燃气锅炉燃料燃烧时产生的动态紫外线频率比较高，同时紫外线强度比较大。要对此燃烧器的火焰进行准确严格的检测，则应使用采纳紫外线动态检测原理的火焰检测器，对燃烧器火焰的动态频率和强度同时检测和分析，综合比较和处理后送出真实有火/无火的信号参加加热炉的安全保护连锁。我方提出的火检配置方案是使用 65UV5-1000（防爆等级 dIIBT6，如现场仪表的防爆等级为 dIICT6，则应使用 65UVF5-1000CEX）一体化火焰检测器来检测单火嘴燃烧器的火焰情况。1．火焰检测器的性能FIREYE 公司的 Simplicity 系列的 65UV5 型火焰检测器是基于微处理器设计的火焰探头，内含紫外动态传感器，无需人工设定任何参数可自动连续监视锅炉燃烧火焰的参数与状态，一体化的设计使其不再需要远程放大器，本体自带...
