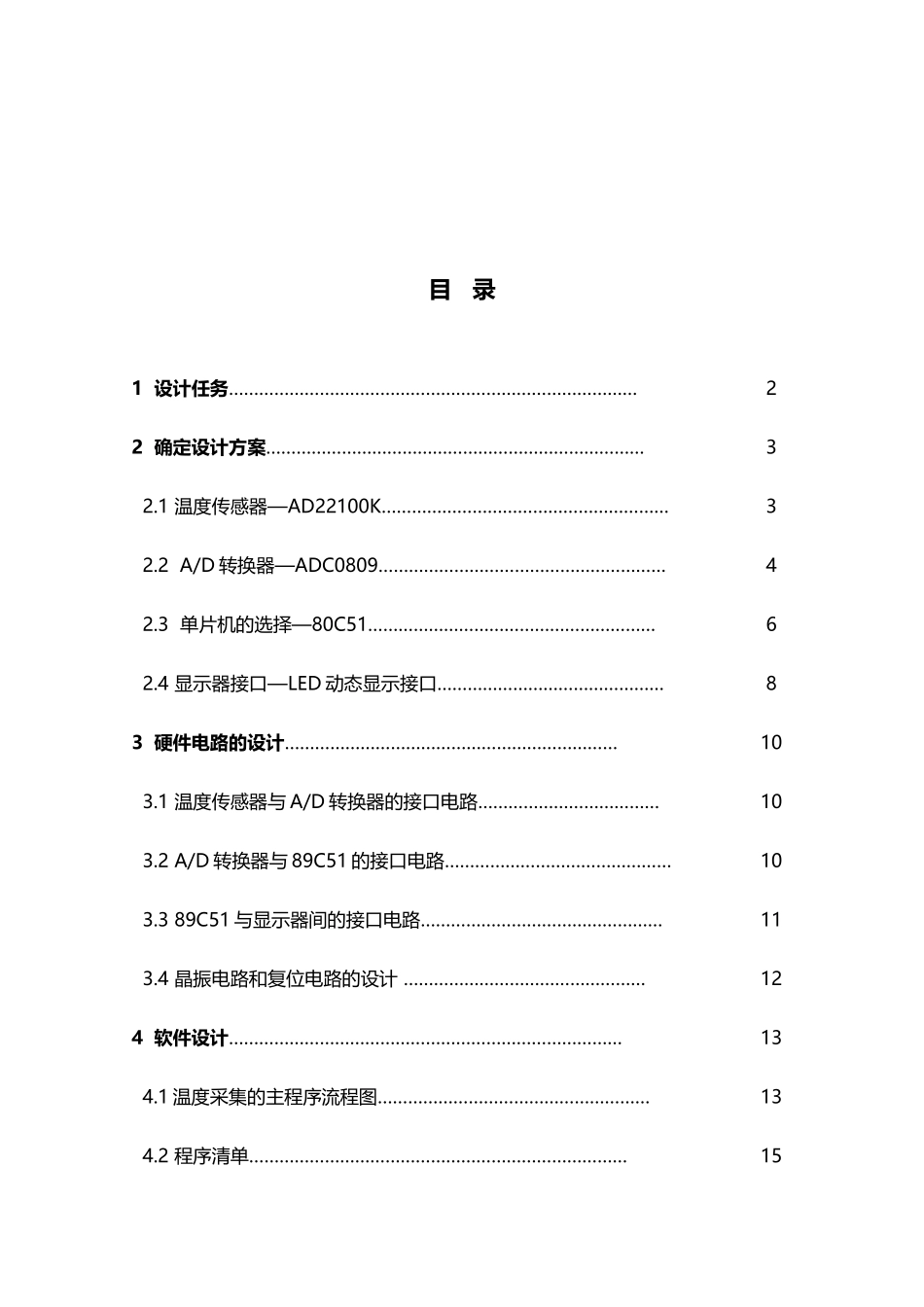

单片机温度采集系统(22 页)Good is good, but better carries it.精益求精，善益求善。课 程 设 计课程设计名称：温度采集装置班 级：数控技术 0901学 号 ： 课程设计时间：2025.12.5—12.11 目 录1 设计任务………………………………………………………………………22 确定设计方案…………………………………………………………………3 2.1 温度传感器—AD22100K…………………………………………………3 2.2 A/D 转换器—ADC0809…………………………………………………4 2.3 单片机的选择—80C51…………………………………………………6 2.4 显示器接口—LED 动态显示接口………………………………………83 硬件电路的设计…………………………………………………………10 3.1 温度传感器与 A/D 转换器的接口电路………………………………10 3.2 A/D 转换器与 89C51 的接口电路………………………………………10 3.3 89C51 与显示器间的接口电路…………………………………………11 3.4 晶振电路和复位电路的设计 …………………………………………124 软件设计……………………………………………………………………13 4.1 温度采集的主程序流程图………………………………………………13 4.2 程序清单…………………………………………………………………155 心得体会………………………………………………………………………20附录 ………………………………………………………………………………21温度采集装置 1、设计任务 设计一个温度采集系统，要求按 1 路/s 的速度顺序检测 8 路温度点，测温范围为+20℃～+100℃，测量精度为±1%。要求用 5 位数码管显示温度，最高位显示通道号，次高位显示“—”，低三位显示温度值。 2、设计方案 2.1 温度传感器—AD22100KAD22100K 是有信号调节的单片温度传感器，工作温度范围为-50～+150,信号调节不需要调节电路、缓冲器和线性化电路，简化了系统设计。输出温度与电压和电源电压的乘积（比率测量）成比例。输出电压摆幅为0.25V（对应-50℃）和 4.75V（对应 150℃），用 5V 单电源工作。2.1.1 AD22100K 的引脚图如 2.1.1123456ABCD654321DCBATitleNumberRevisionSizeBDate:7-Dec-2011 Sheet of File:C:\Documents and Settings\Administrator\\\PR80EC~11.DDB桌面 新建文件夹Drawn By :123 8 7 6VUNC4GNDNCN...
