卧螺离心机通用拆装说明

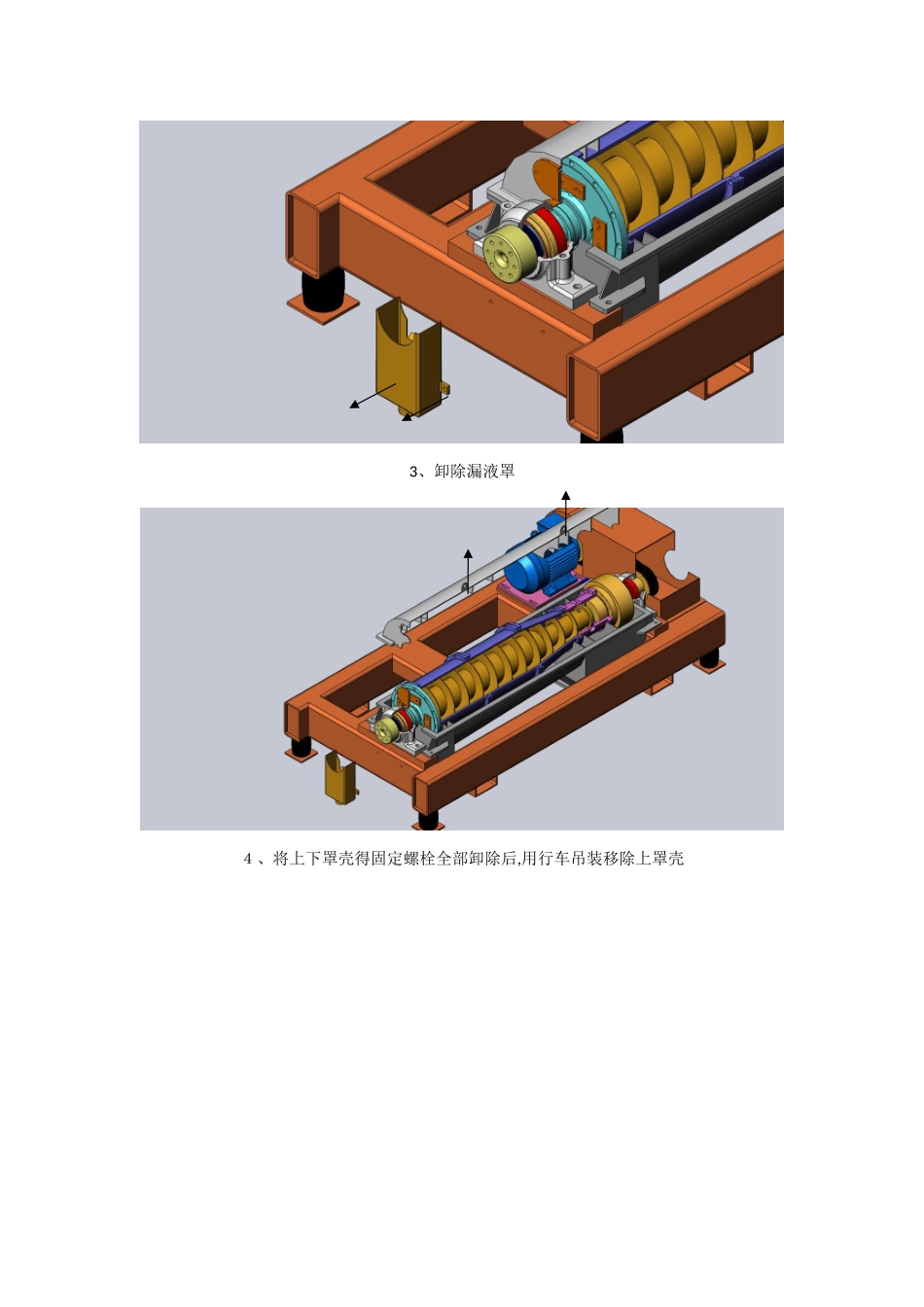

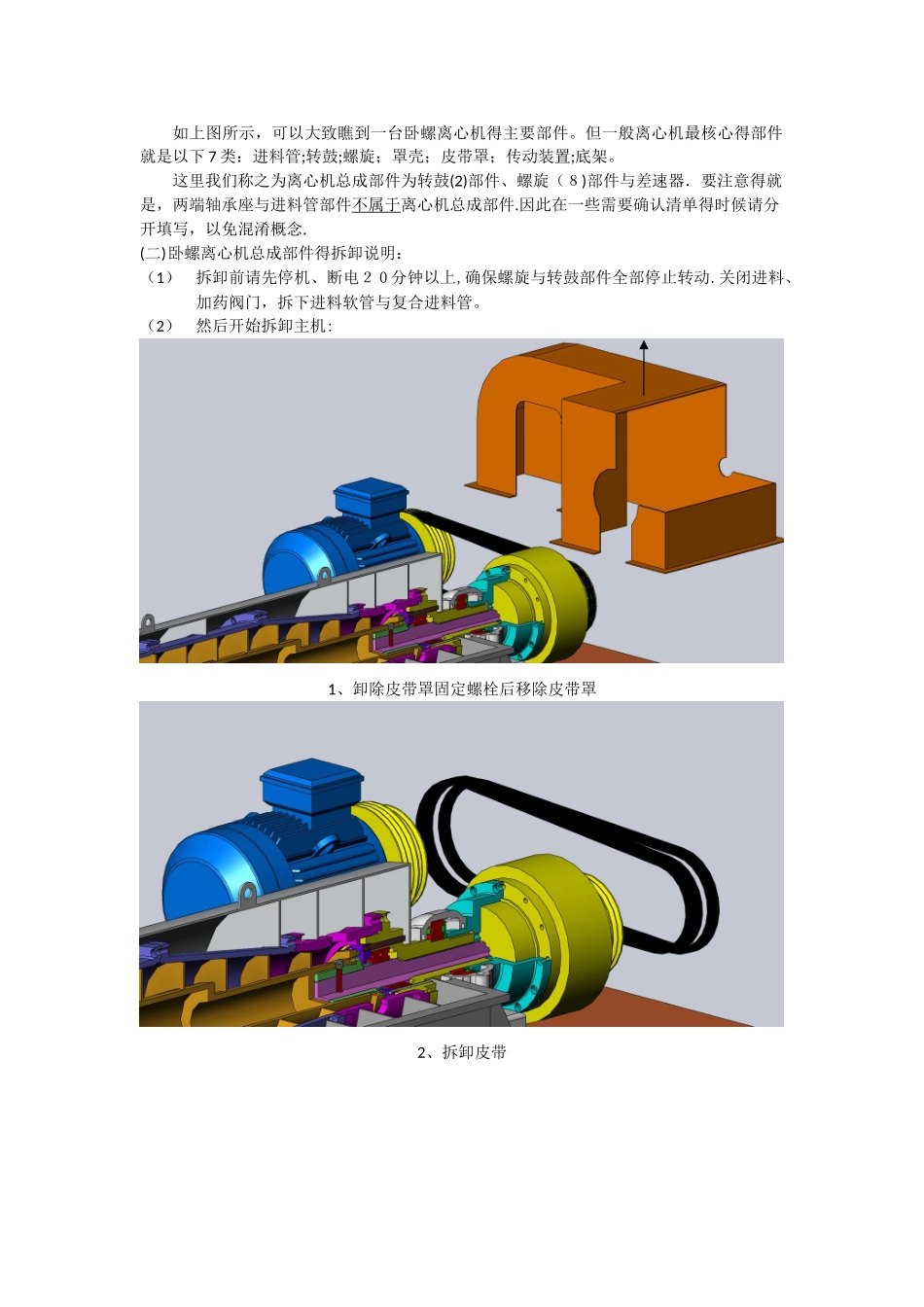

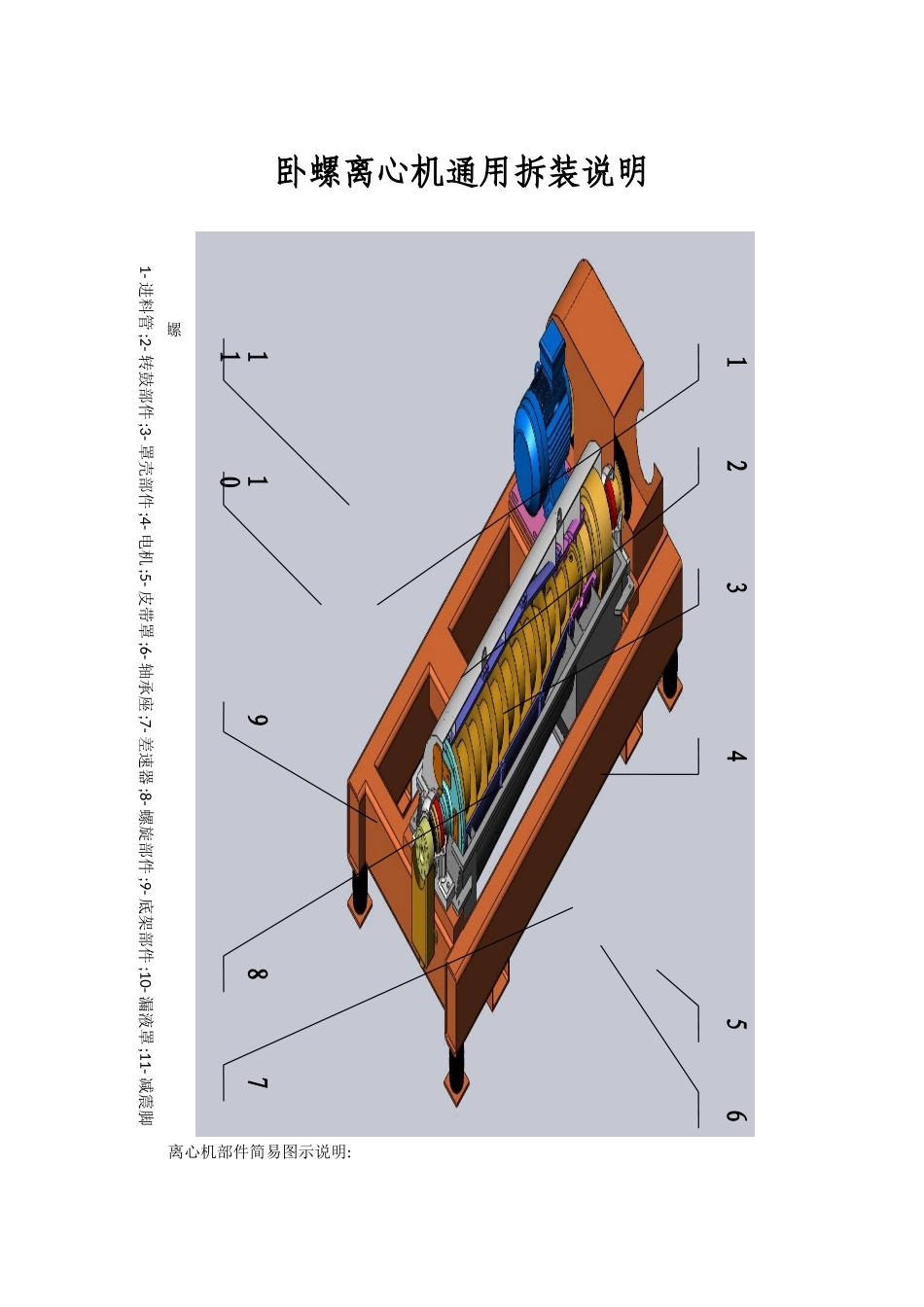

卧螺离心机通用拆装说明(一)卧 螺离心机部件简易图示说明:1234107985111- 进料管 ;2- 转鼓部件 ;3- 罩壳部件 ;4- 电机 ;5- 皮带罩 ;6- 轴承座 ;7- 差速器 ;8- 螺旋部件 ;9- 底架部件 ;10- 漏液罩 ;11- 减震脚6如上图所示，可以大致瞧到一台卧螺离心机得主要部件。但一般离心机最核心得部件就是以下 7 类：进料管;转鼓;螺旋；罩壳；皮带罩；传动装置;底架。这里我们称之为离心机总成部件为转鼓(2)部件、螺旋（８)部件与差速器．要注意得就是，两端轴承座与进料管部件不属于离心机总成部件.因此在一些需要确认清单得时候请分开填写，以免混淆概念.(二)卧螺离心机总成部件得拆卸说明：（1）拆卸前请先停机、断电２ 0 分钟以上,确保螺旋与转鼓部件全部停止转动.关闭进料、加药阀门，拆下进料软管与复合进料管。（2）然后开始拆卸主机:1、卸除皮带罩固定螺栓后移除皮带罩2、拆卸皮带3、卸除漏液罩４、将上下罩壳得固定螺栓全部卸除后,用行车吊装移除上罩壳５、卸除进料管得固定螺栓后,请用行车吊装拔出进料管,注意安全 a、大端轴承座 b、小端轴承座轴承上下盖螺栓孔与底架连接螺栓孔6、假如只就是拆卸总成部件,可以直接卸去轴承座上下盖得固定螺栓并卸除上盖。假如进行整机拆离,也可以直接卸去底架连接螺栓后将轴承座与总成一同吊离拆卸。7、现在可以将总成部件吊离下罩壳了(三)卧螺离心机大端拆卸说明：卧螺离心机总成大端图:1-圆环；2—挡板;3-调节环;4-大端主轴承12431、总成吊离下罩壳后，先将轴承座固定圆环取下２、将轴承挡板得 3 个紧定螺钉卸除后，再将外套得卡箍卸除,即可取下挡板3、直接取下调节环4、然后可采纳三爪拉模将轴承拔出那么卧螺离心机大端得拆卸基本完成了。(四)卧螺离心机小端拆卸说明:卧螺离心机小端拆卸得前几个步骤可以参照之前总成拆卸得步骤,也可以按以下步骤直接进行拆卸.1.打开上罩壳,卸除皮带罩卧螺离心机小端位置零件名称对比图打开上罩壳2.然后卸除皮带3、卸除两端轴承座与底架得固定螺栓，并将总成部分与轴承座整体吊离底架4、将差速器得固定螺栓全部卸除５、用顶出螺栓将差速器顶出卸除(注意请用行车吊装差速器以免造成可能发生得不必要损失）6、将机头法兰得固定螺栓全部卸除７、用顶出螺栓将机头法兰顶出卸除8、卸除轴承座上下盖螺栓,打开轴承座上盖,可卸除整个轴承座(轴承座拆卸过程可参照总成拆卸说明第 6 步)9、卸除调节环而后拔出主轴承10、拧开锁紧螺塞(可以在小端法兰得孔内...
