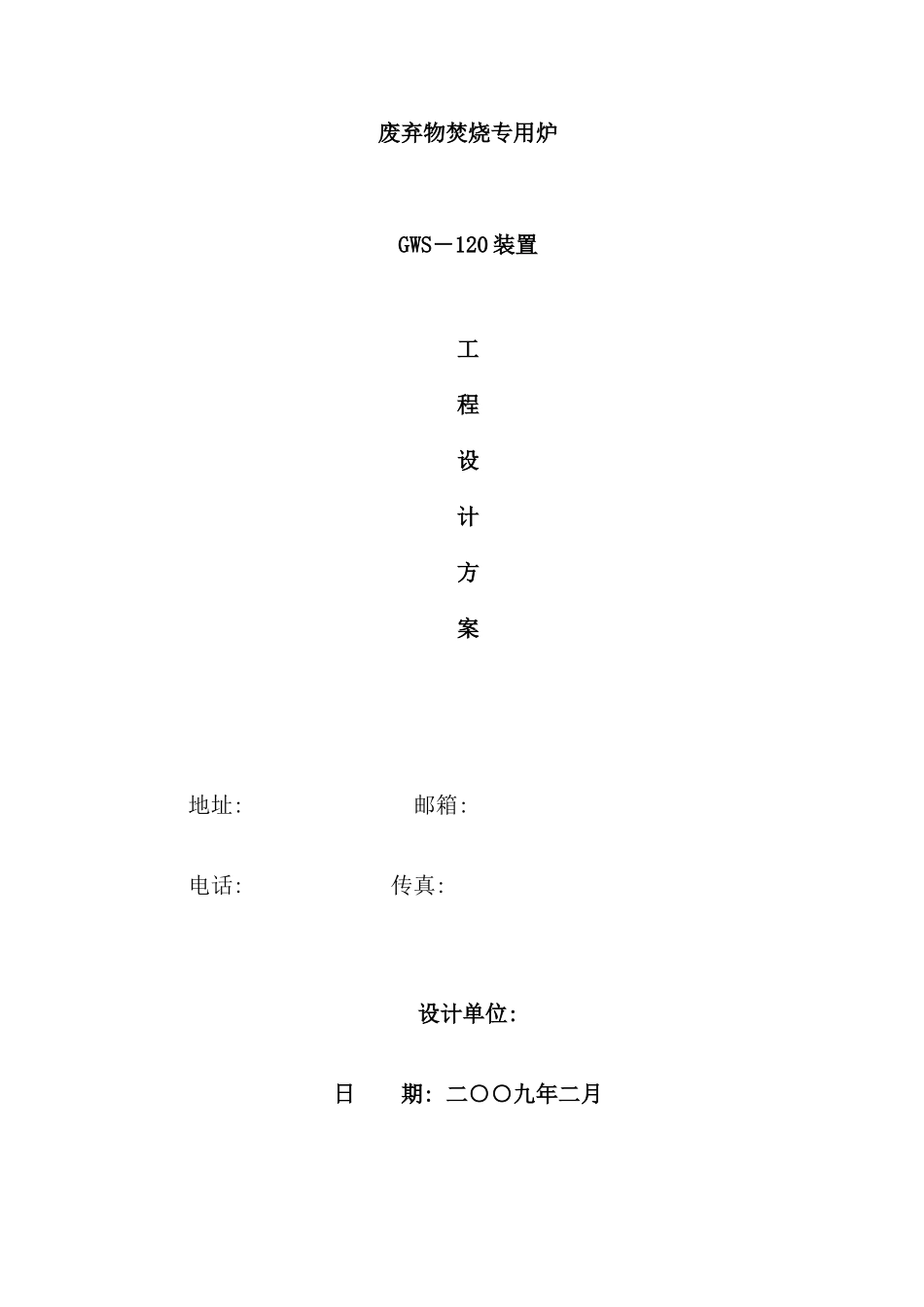

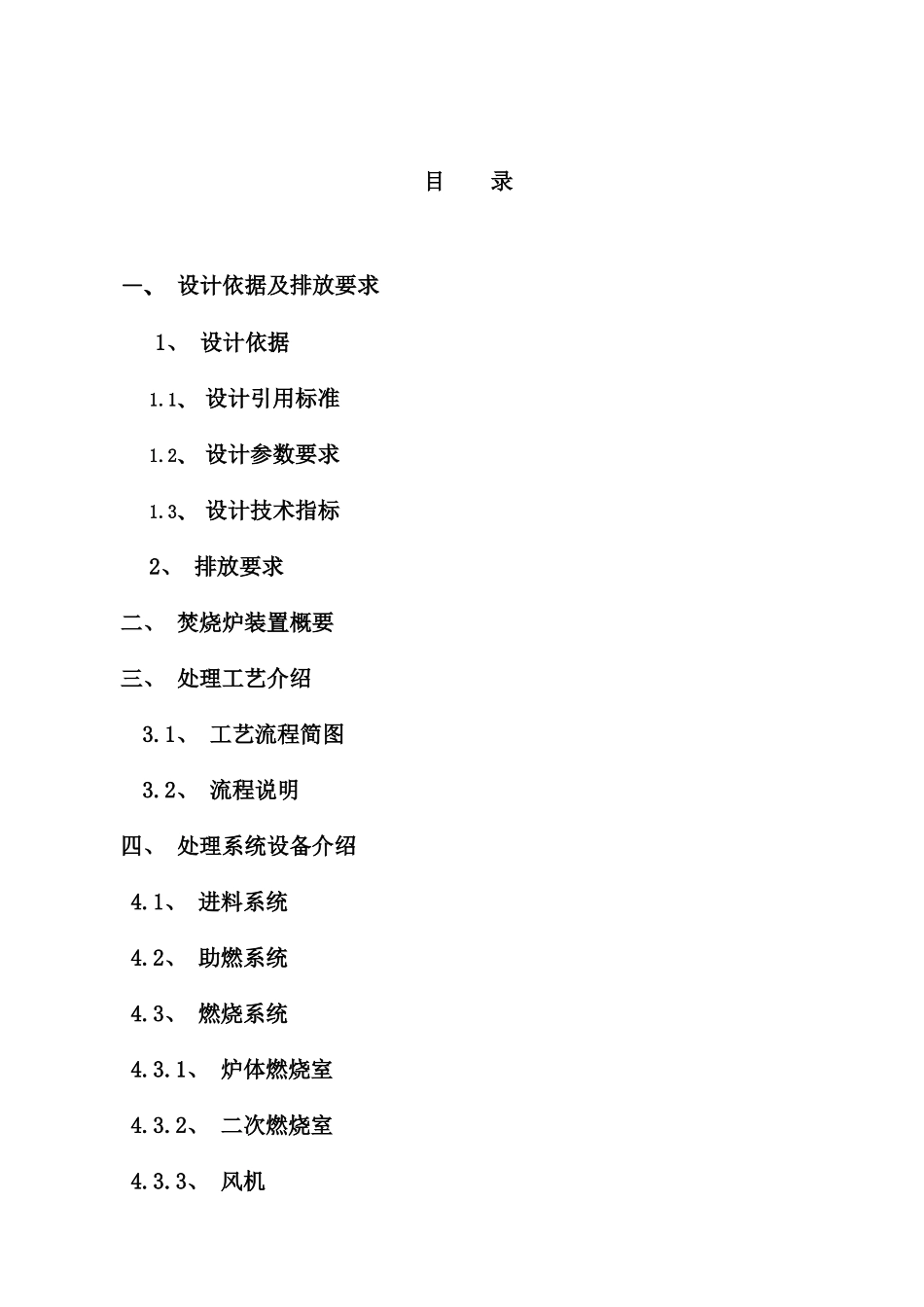

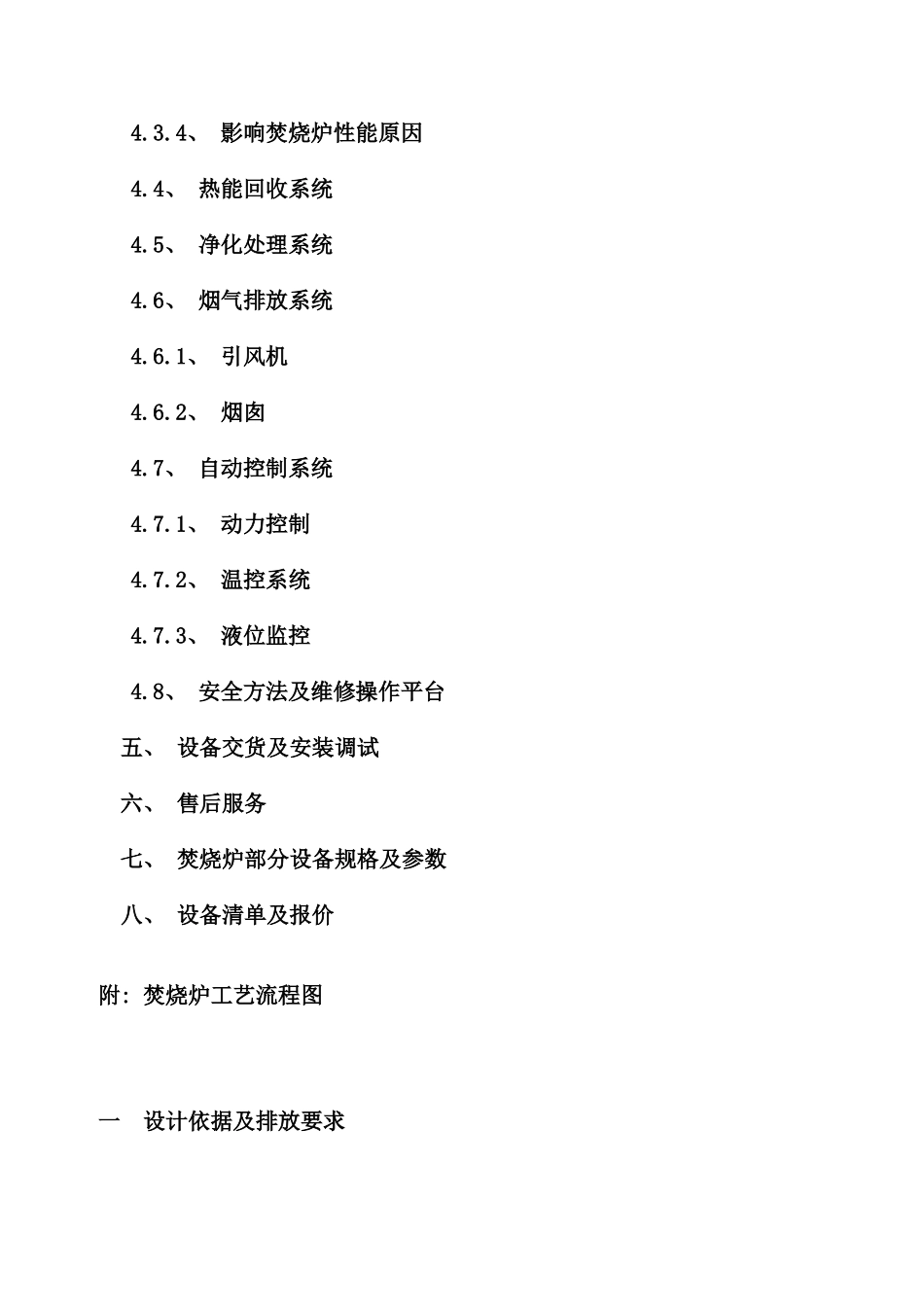

废弃物焚烧专用炉GWS－120 装置工程设计方案地址: 邮箱: 电话: 传真: 设计单位: 日 期: 二○○九年二月目 录一、 设计依据及排放要求 1、 设计依据1.1、 设计引用标准1.2、 设计参数要求1.3、 设计技术指标2、 排放要求 二、 焚烧炉装置概要 三、 处理工艺介绍3.1、 工艺流程简图3.2、 流程说明 四、 处理系统设备介绍4.1、 进料系统4.2、 助燃系统4.3、 燃烧系统4.3.1、 炉体燃烧室4.3.2、 二次燃烧室4.3.3、 风机4.3.4、 影响焚烧炉性能原因4.4、 热能回收系统4.5、 净化处理系统4.6、 烟气排放系统4.6.1、 引风机4.6.2、 烟囱4.7、 自动控制系统4.7.1、 动力控制4.7.2、 温控系统4.7.3、 液位监控4.8、 安全方法及维修操作平台 五、 设备交货及安装调试 六、 售后服务七、 焚烧炉部分设备规格及参数八、 设备清单及报价附: 焚烧炉工艺流程图一 设计依据及排放要求一、设计依据: 1.1、 设计引用标准: ①、 GB18484- 《危险废物焚烧污染控制标准》。②、 GB16297-1996《大气污染物综合排放标准》。③、 GB12348-90《中华人民共和国环境噪声污染防治条例》。④、 中华人民共和国国务院 1998 年公布实施《建设项目环境保护管理条例》。⑤、 GB8978-1996 污水综合排放标准。⑥、 《医疗废物管理条例》。⑦、 GB19128- 《医疗废物焚烧炉技术条件》。⑧、 GB/T16157-1996 《固定污染源排气中颗粒物测定与气态污染物采样方法》。⑨、 HJ/T20-1998 《工业固体采样制样技术法律规范》。1.2、 设计参数要求: 1、 废弃物名称: 医疗废弃物 ⑵、 辅助燃料: 0#柴油⑶、 处理量: 1.2T/d ( 150Kg/h) (4)、 焚烧时间: 8h/d(5)、 排烟口高度: 离地面 20 米1.3、 设计技术指标: ⑴、 焚烧炉温度 : ≥850℃⑵、 滞 留 时 间: t≥2s⑶、 焚毁去除率 : ≥99.99%⑷、 热 灼 减 率: ≤5%⑸、 焚烧炉系统压力: 负压二、排放要求: 2.1 尾气可确保达成 GB18484- 《危险废物焚烧污染控制标准》要求: ⑴、 粉尘浓度 : ≤100mg/m3⑵、 烟气黑度 : ≤林格曼 1 级⑶、 CO 浓度 : ≤100 mg/m3⑷、 HCl 浓度 : ≤100mg/m3⑸、 NOX浓度 : ≤500 mg/m3⑹、 SOX浓度 : ≤400 mg/m3 ⑺、 HF 浓度 : ≤9.0mg/m3⑻、 汞及其化合物: ≤0.1mg/m3⑼、 镉及其化合物: ≤0.1mg/m3⑽、 砷、 镍及其化合物: ≤1.0mg/m3⑾、 铅及其化合物...
