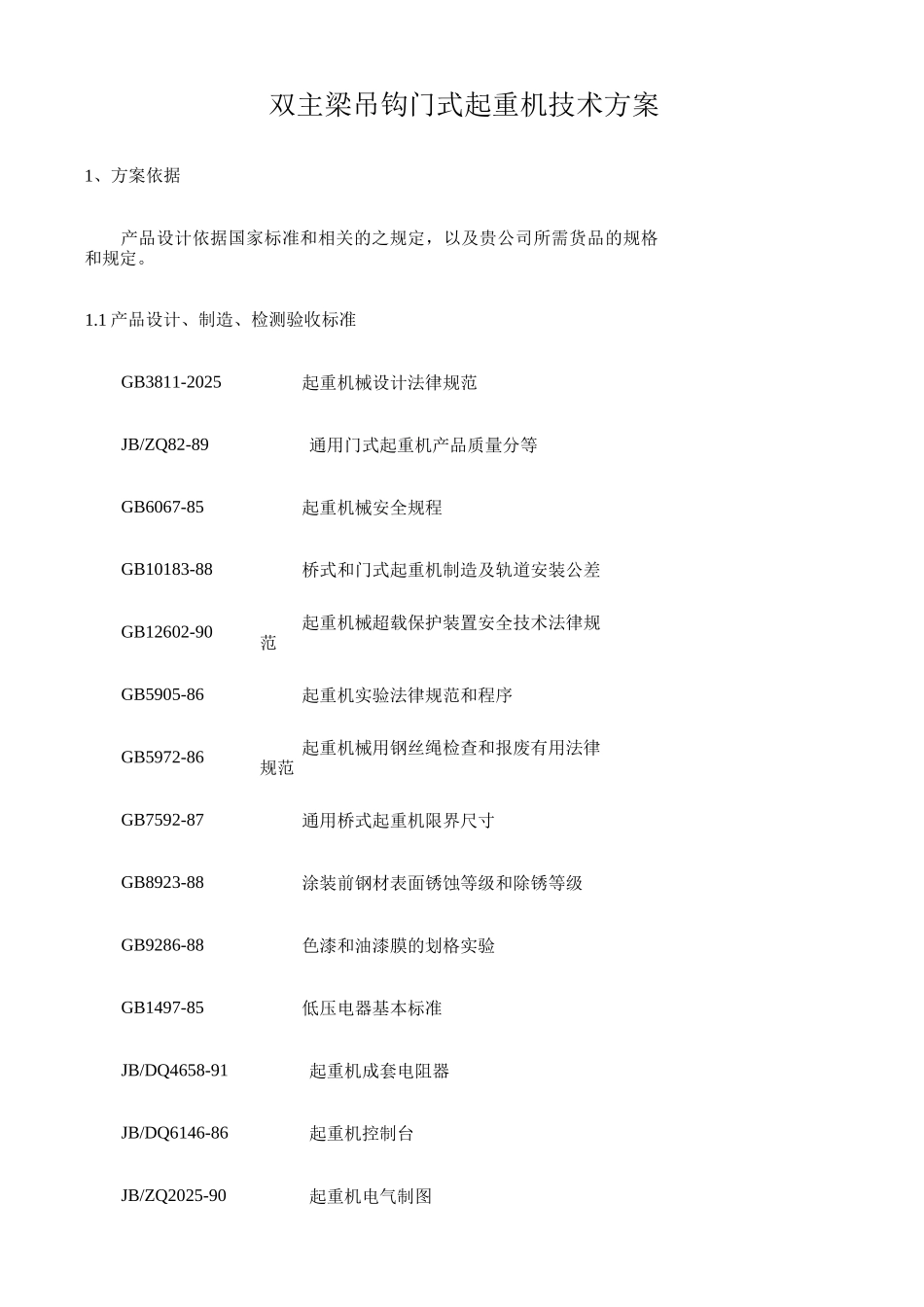

双主梁吊钩门式起重机技术方案

双主梁吊钩门式起重机技术方案1、方案依据产品设计依据国家标准和相关的之规定，以及贵公司所需货品的规格和规定。1.1 产品设计、制造、检测验收标准GB3811-2025起重机械设计法律规范JB/ZQ82-89通用门式起重机产品质量分等GB6067-85起重机械安全规程GB10183-88桥式和门式起重机制造及轨道安装公差GB12602-90起重机械超载保护装置安全技术法律规范GB5905-86起重机实验法律规范和程序GB5972-86起重机械用钢丝绳检查和报废有用法律规范GB7592-87通用桥式起重机限界尺寸GB8923-88涂装前钢材表面锈蚀等级和除锈等级GB9286-88色漆和油漆膜的划格实验GB1497-85低压电器基本标准JB/DQ4658-91起重机成套电阻器JB/DQ6146-86起重机控制台JB/ZQ2025-90起重机电气制图JB2299-78 矿山、工程、起重运送机械产品涂漆颜色和安全标志未列国家标准、行业标准及相关的标准规定参照执行。2、技术论述我厂是国家起重机专业制造厂家，产品设计工作由厂技术处负责，根据需方提供的技术规格参数及设备的使用环境，严格按标准规定规定，采纳 CAD 优化设计，按 GB/T14406 的标准规定制造。2. 1 起重机组成说明该起重机为中级（A5）工作制，重要由门架、大车、运营机构、小车、电气设备等组成，门架采纳双梁箱型焊接结构，大车运营机构采纳分别驱动，所有机构均在操纵室内操纵。① 供电方式：小车采纳小车式电缆滑线结构，大车使用安全滑触线。② 大、小车带有缓冲装置及限位装置，并在两端终点设立大车止档及安全尺。③ 为防止倾翻和大车滑行，特设立夹轨器及地锚固定。④ 为了安全使用，在起重机上装有风速报警装置，以免在特大风力下采纳安全措施。⑤ 司机室内电气设备防护等级 IP，其外壳防护等级为 IP33 室内照明配 20W 荧光灯、电扇、电铃桥下照明均采纳安全隔离变压器，供 220V 沟通电源（桥下照明灯防震防水）司机室采纳型钢骨架，前端面为直通到底的大副面钢化玻璃，采纳橡皮压条密封固定，窗户能启动，玻璃易擦洁与更换，袖野开阔，内设联动控制台操作方便，环境舒适，在司机室内座位上可清楚地观测吊钩作业范围内的空间，司机室设计符合国家标准 GB/T11407-93《通用桥式起重机和门式起重机司机室技术条Q/DQ109-92起重机电气设备技术条件件》。2.2 重要技术参数1、额定起重量（t）2、跨度（s）3、起升高度（大钩）（m ）4、起升高度（小钩）（m）5、大梁底面距轨面高度（m）6、起升速度（大钩）（m/min）7、起升速度（小钩）（m/min）8、大车...
