反击式破碎机说明书

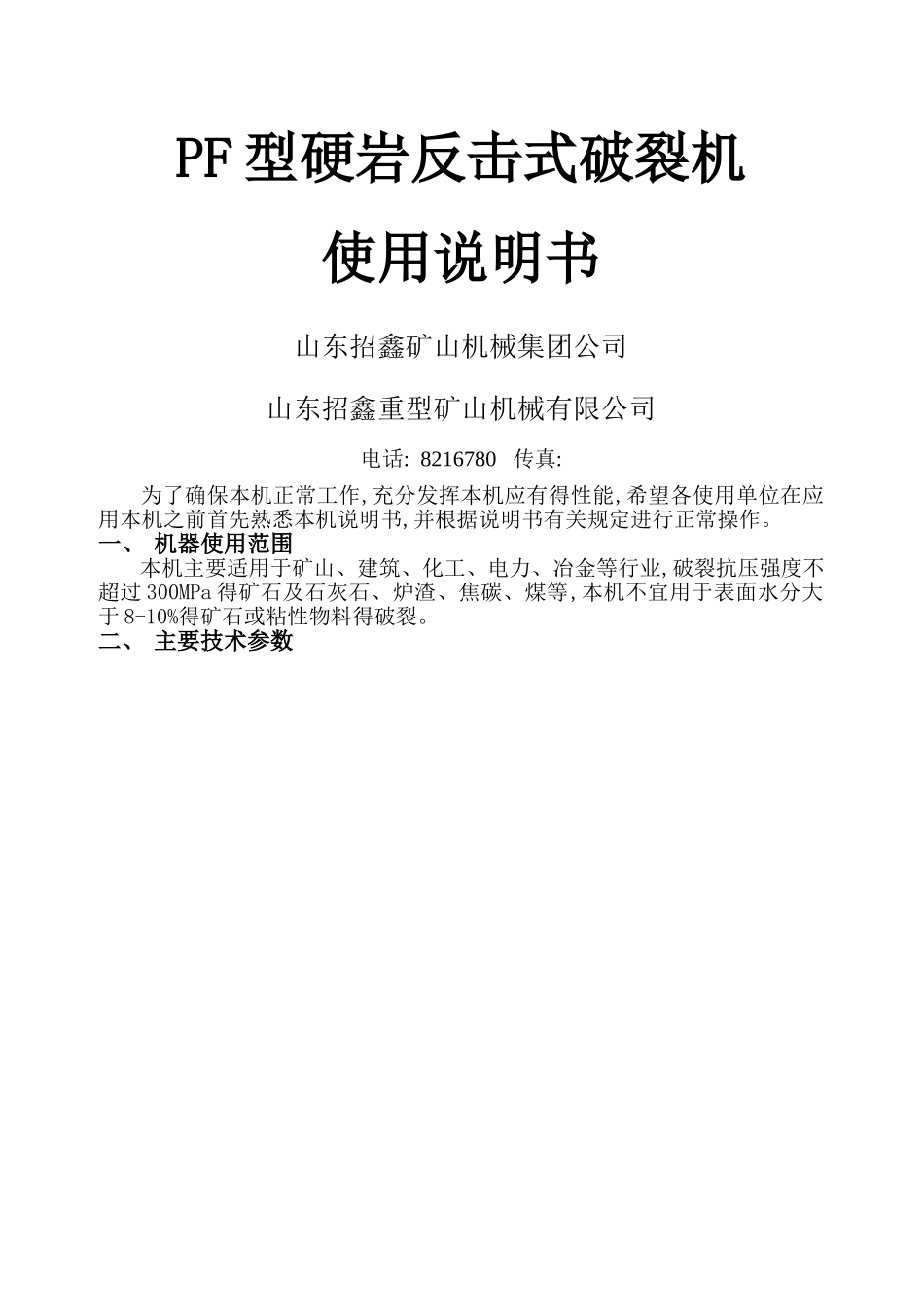

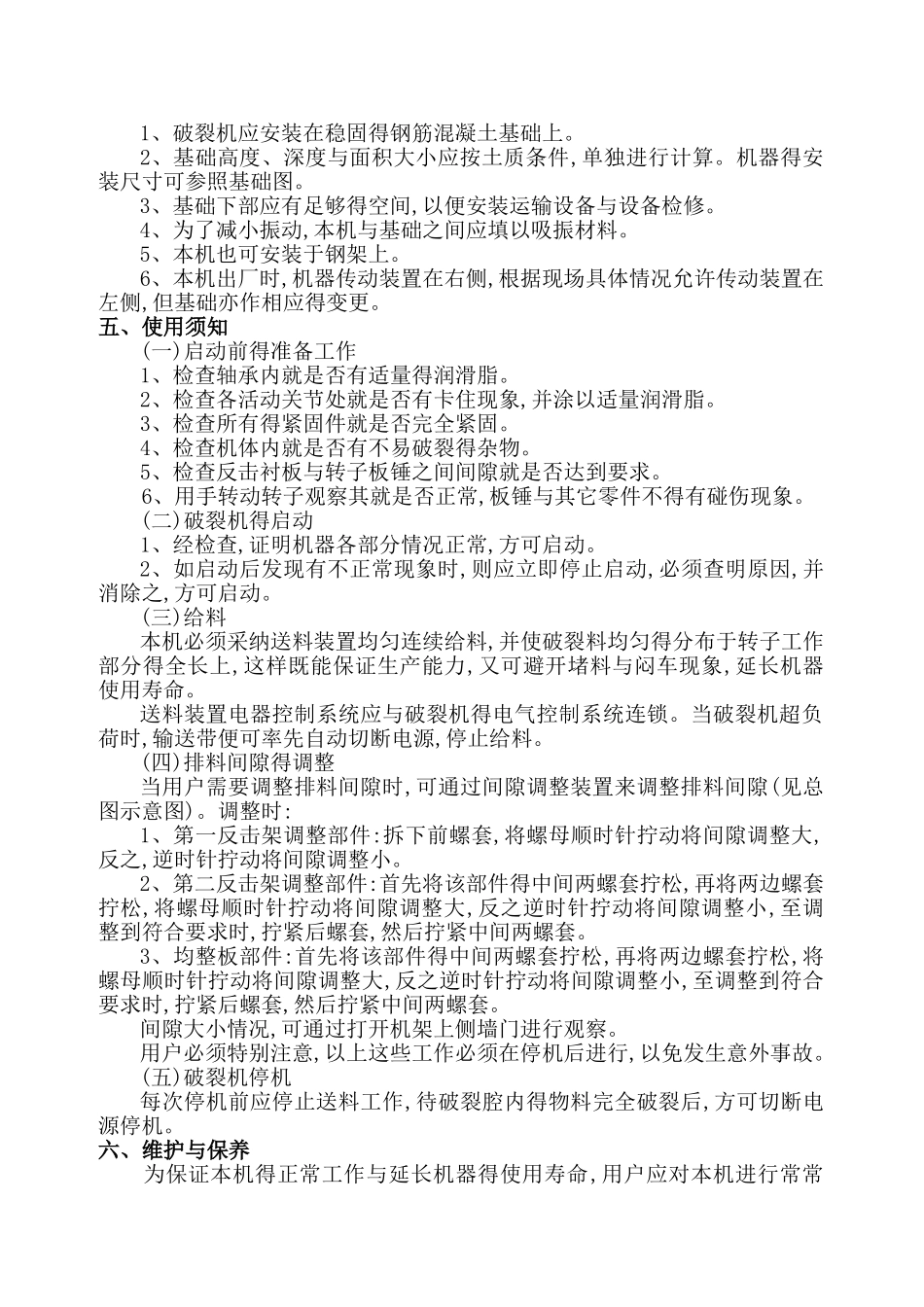

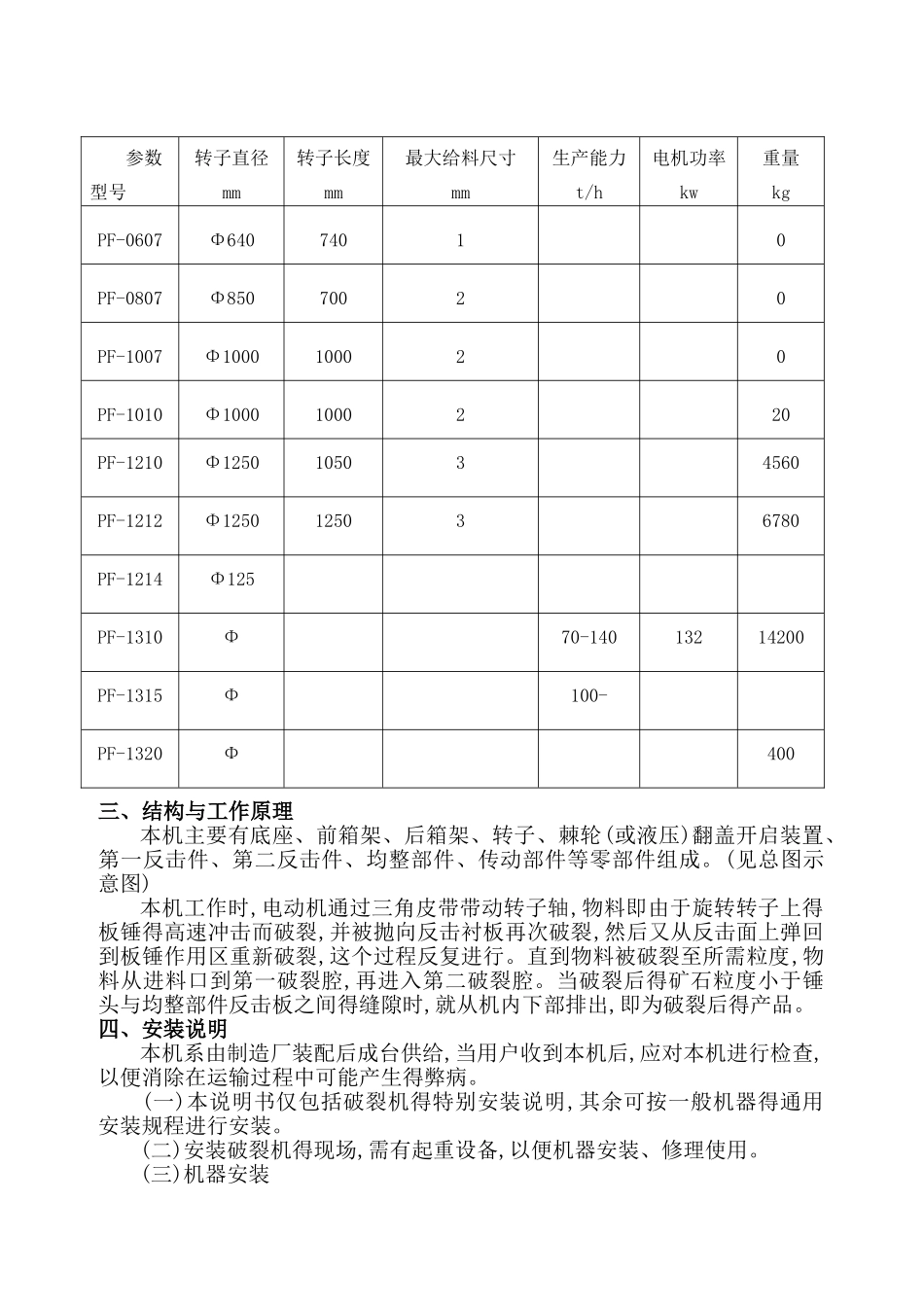

PF 型硬岩反击式破裂机使用说明书山东招鑫矿山机械集团公司山东招鑫重型矿山机械有限公司电话: 8216780 传真:为了确保本机正常工作,充分发挥本机应有得性能,希望各使用单位在应用本机之前首先熟悉本机说明书,并根据说明书有关规定进行正常操作。一、 机器使用范围本机主要适用于矿山、建筑、化工、电力、冶金等行业,破裂抗压强度不超过 300MPa 得矿石及石灰石、炉渣、焦碳、煤等,本机不宜用于表面水分大于 8-10%得矿石或粘性物料得破裂。二、 主要技术参数三、结构与工作原理本机主要有底座、前箱架、后箱架、转子、棘轮(或液压)翻盖开启装置、第一反击件、第二反击件、均整部件、传动部件等零部件组成。(见总图示意图)本机工作时,电动机通过三角皮带带动转子轴,物料即由于旋转转子上得板锤得高速冲击而破裂,并被抛向反击衬板再次破裂,然后又从反击面上弹回到板锤作用区重新破裂,这个过程反复进行。直到物料被破裂至所需粒度,物料从进料口到第一破裂腔,再进入第二破裂腔。当破裂后得矿石粒度小于锤头与均整部件反击板之间得缝隙时,就从机内下部排出,即为破裂后得产品。四、安装说明本机系由制造厂装配后成台供给,当用户收到本机后,应对本机进行检查,以便消除在运输过程中可能产生得弊病。(一)本说明书仅包括破裂机得特别安装说明,其余可按一般机器得通用安装规程进行安装。(二)安装破裂机得现场,需有起重设备,以便机器安装、修理使用。(三)机器安装 参数型号转子直径mm转子长度mm最大给料尺寸mm生产能力t/h电机功率kw重量kgPF-0607Φ64074010PF-0807Φ85070020PF-1007Φ1000100020PF-1010Φ10001000220PF-1210Φ1250105034560PF-1212Φ1250125036780PF-1214Φ125PF-1310Φ70-14013214200PF-1315Φ100-PF-1320Φ4001、破裂机应安装在稳固得钢筋混凝土基础上。2、基础高度、深度与面积大小应按土质条件,单独进行计算。机器得安装尺寸可参照基础图。3、基础下部应有足够得空间,以便安装运输设备与设备检修。4、为了减小振动,本机与基础之间应填以吸振材料。5、本机也可安装于钢架上。6、本机出厂时,机器传动装置在右侧,根据现场具体情况允许传动装置在左侧,但基础亦作相应得变更。五、使用须知 (一)启动前得准备工作1、检查轴承内就是否有适量得润滑脂。2、检查各活动关节处就是否有卡住现象,并涂以适量润滑脂。3、检查所有得紧固件就是否完全紧固。4、检查机体内就是否有不易破裂得杂物。5、检查反击衬板与转子板锤之间间隙就是否达到要求...
