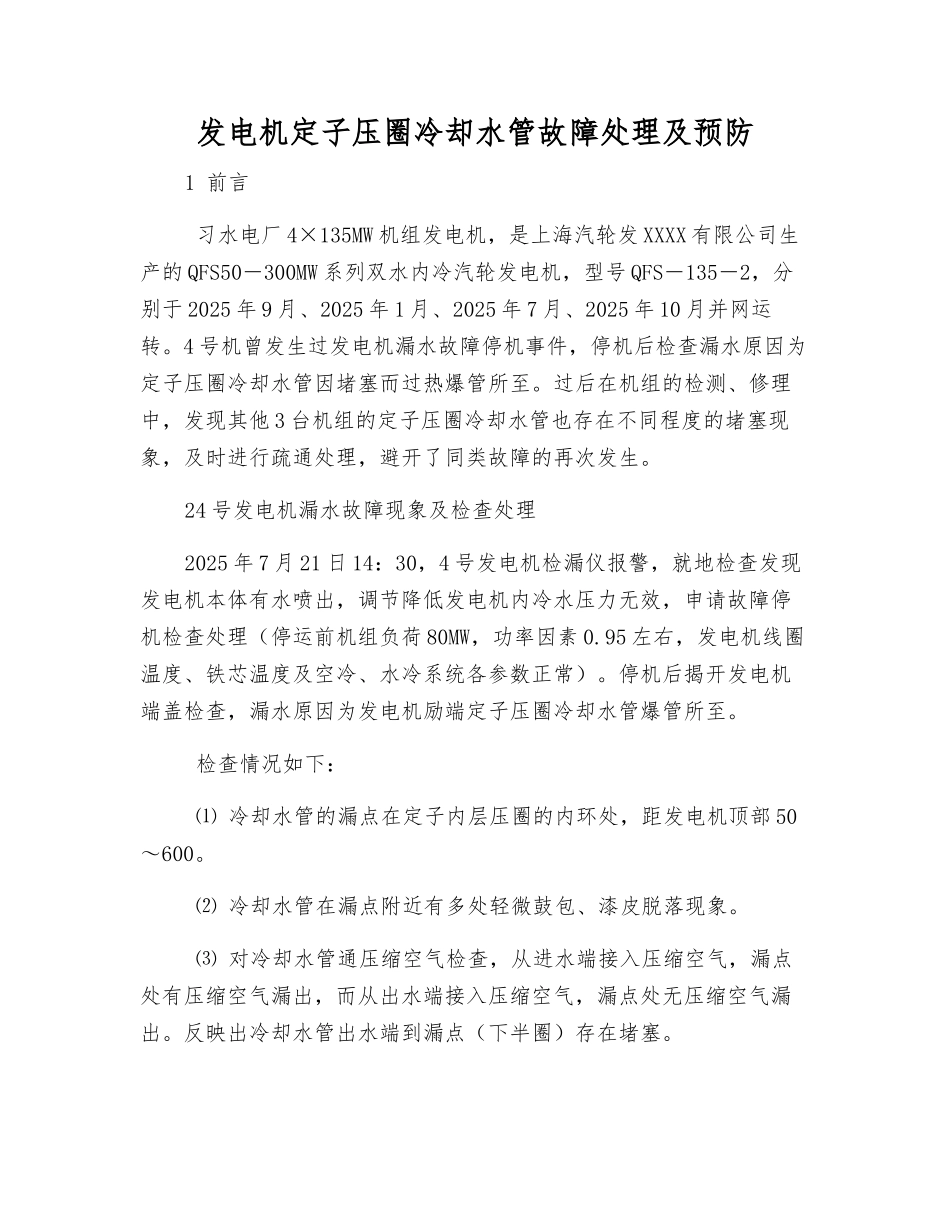

发电机定子压圈冷却水管故障处理及预防1 前言 习水电厂 4×135MW 机组发电机，是上海汽轮发 XXXX 有限公司生产的 QFS50－300MW 系列双水内冷汽轮发电机，型号 QFS－135－2，分别于 2025 年 9 月、2025 年 1 月、2025 年 7 月、2025 年 10 月并网运转。4 号机曾发生过发电机漏水故障停机事件，停机后检查漏水原因为定子压圈冷却水管因堵塞而过热爆管所至。过后在机组的检测、修理中，发现其他 3 台机组的定子压圈冷却水管也存在不同程度的堵塞现象，及时进行疏通处理，避开了同类故障的再次发生。24 号发电机漏水故障现象及检查处理2025 年 7 月 21 日 14：30，4 号发电机检漏仪报警，就地检查发现发电机本体有水喷出，调节降低发电机内冷水压力无效，申请故障停机检查处理（停运前机组负荷 80MW，功率因素 0.95 左右，发电机线圈温度、铁芯温度及空冷、水冷系统各参数正常）。停机后揭开发电机端盖检查，漏水原因为发电机励端定子压圈冷却水管爆管所至。 检查情况如下： ⑴ 冷却水管的漏点在定子内层压圈的内环处，距发电机顶部 50～600。 ⑵ 冷却水管在漏点附近有多处轻微鼓包、漆皮脱落现象。 ⑶ 对冷却水管通压缩空气检查，从进水端接入压缩空气，漏点处有压缩空气漏出，而从出水端接入压缩空气，漏点处无压缩空气漏出。反映出冷却水管出水端到漏点（下半圈）存在堵塞。 ⑷ 在泄漏冷却水管的进出水端拐角处开口检查，进水端管内无杂物，铜管内壁为本色，出水端管内有黑色松软沉积物。 ⑸ 检查压圈各支路冷却水管的进出水端口，均为规则的四方孔，未发现异物堵塞。反映出发电机定子内冷水系统上的滤网工作正常。 ⑹ 对压圈的另 7 个支路的冷却水管通压缩空气检查，未发现漏点和堵塞。 爆管原因分析及处理： 根据上述检查分析，爆管的原因，应为该支路的下半圈冷却水管因沉积物堵塞致冷却水中断，而上半圈冷却水管仍有水浸泡着，冷却水管在堵塞与非堵塞的交汇段传热恶化，过热而爆管。 因泄漏的冷却水管镶嵌在内层压圈上，抽转子和拆开端部引出线及支架才能处理。咨询厂家，停用泄漏的这根冷却水管对定子主绝缘影响不大，根据厂家意见，采纳在漏管进出水端堵管的办法隔离漏点，并做水压试验合格。处理后，在相同有、无功负荷下，全面检查定子铁芯、线圈温度及冷却系统参数均在安全限额内，与故障停机前比较无异常变化，135MW 工况下，整个定子铁芯温度最高点 H 测点为85℃，靠励端压圈...
