取水泵房施工方案

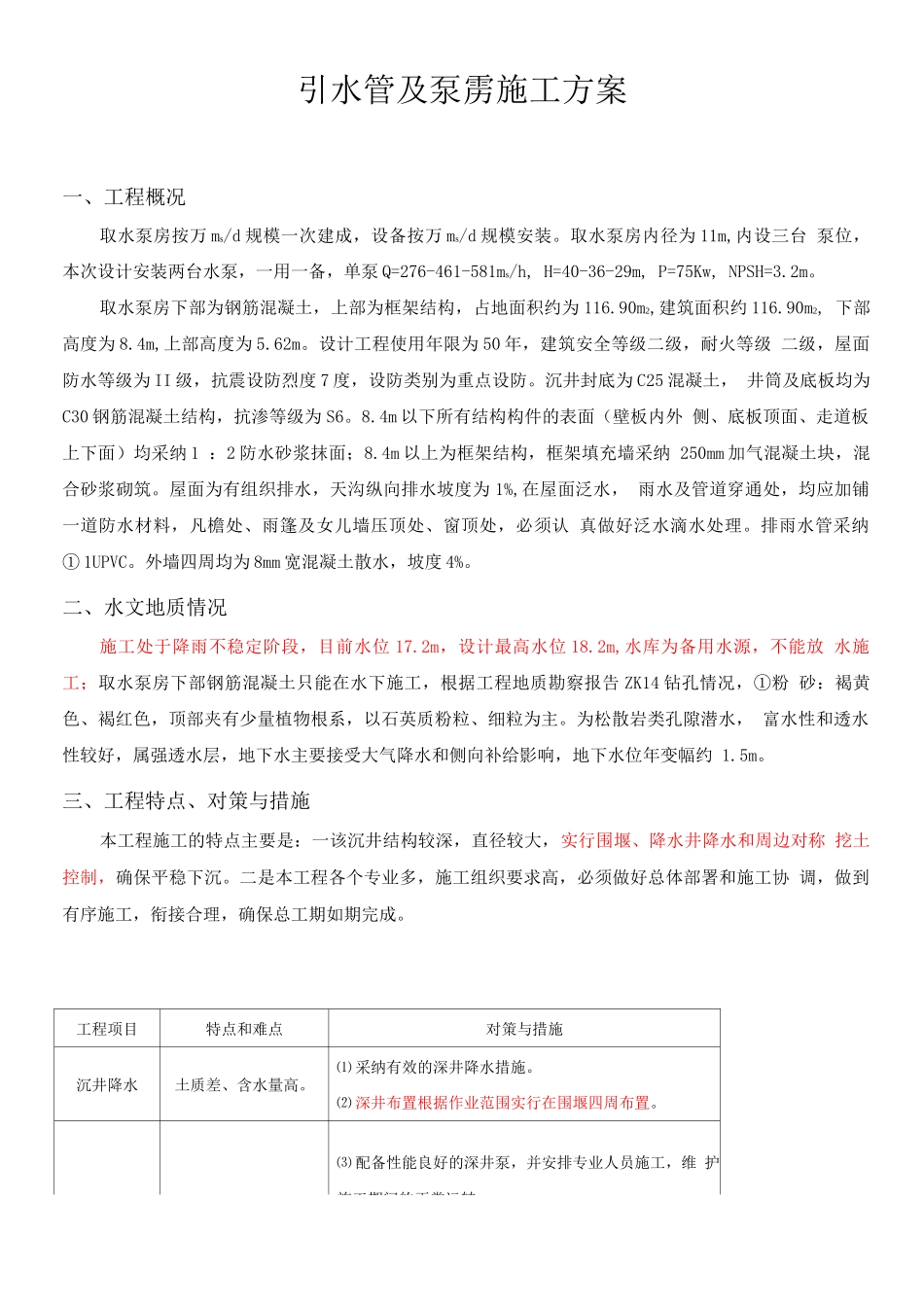

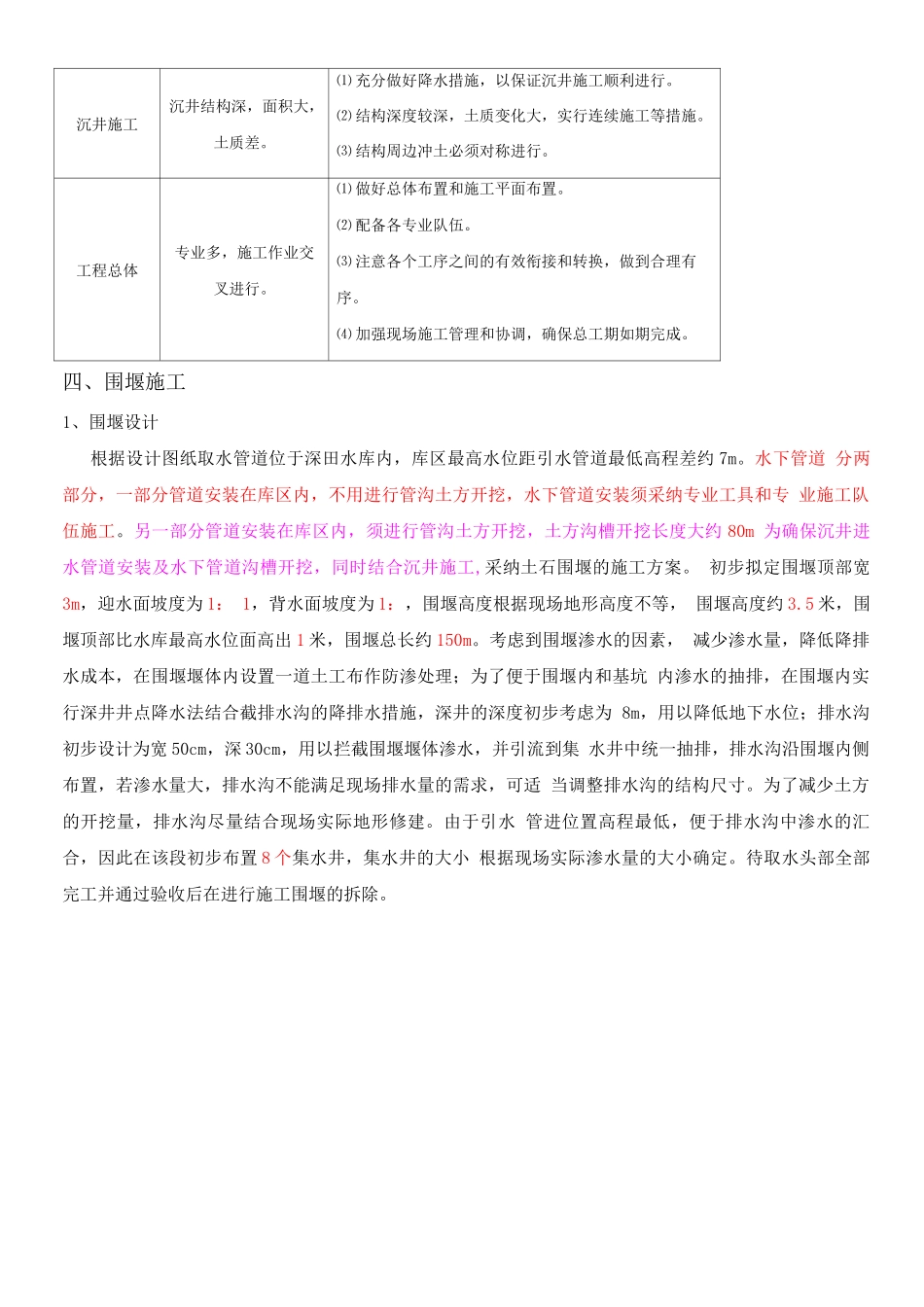

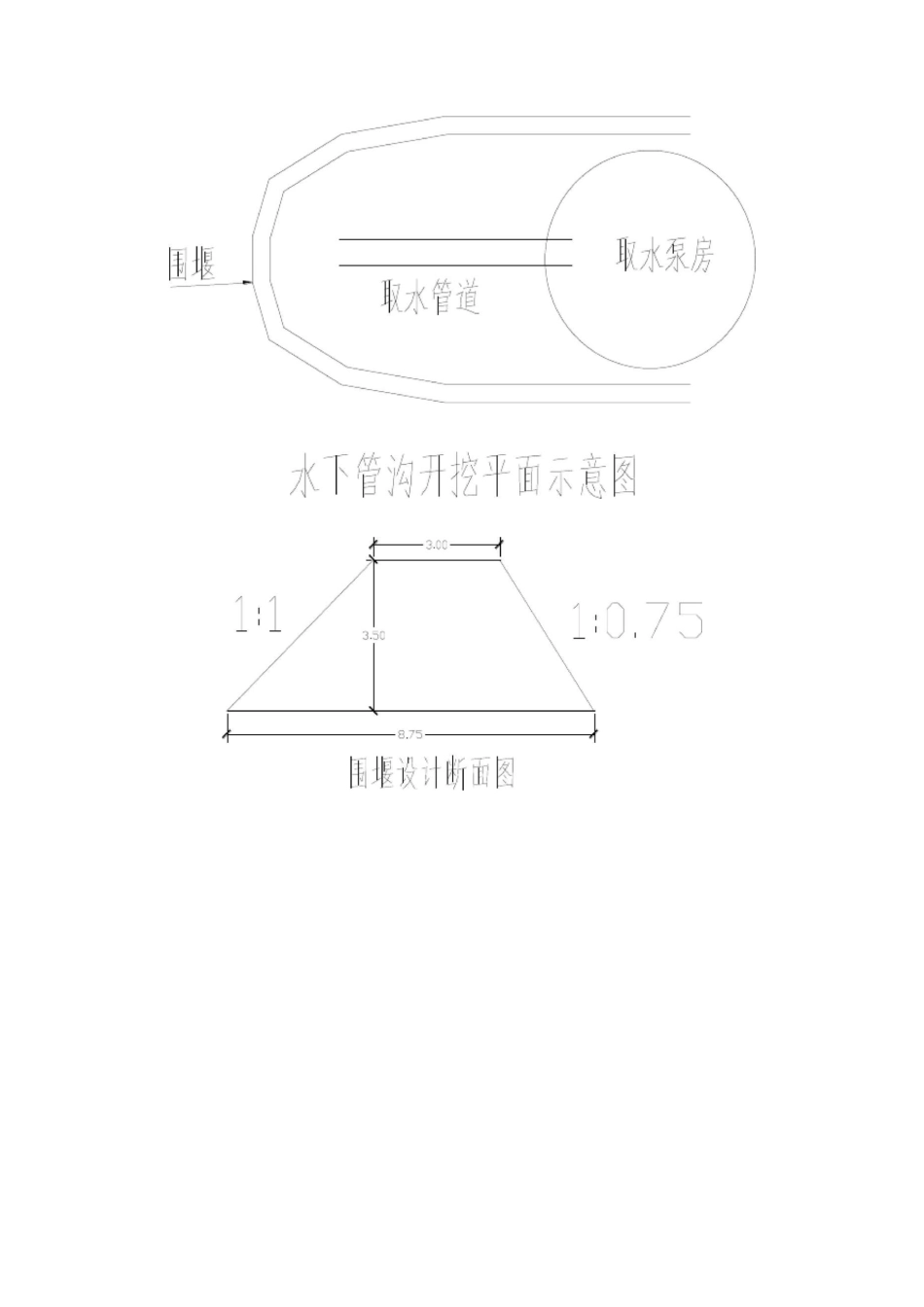

引水管及泵雳施工方案一、工程概况取水泵房按万 ms/d 规模一次建成，设备按万 ms/d 规模安装。取水泵房内径为 11m,内设三台 泵位，本次设计安装两台水泵，一用一备，单泵 Q=276-461-581ms/h, H=40-36-29m, P=75Kw, NPSH=3.2m。取水泵房下部为钢筋混凝土，上部为框架结构，占地面积约为 116.90m2,建筑面积约 116.90m2, 下部高度为 8.4m,上部高度为 5.62m。设计工程使用年限为 50 年，建筑安全等级二级，耐火等级 二级，屋面防水等级为 II 级，抗震设防烈度 7 度，设防类别为重点设防。沉井封底为 C25 混凝土， 井筒及底板均为C30 钢筋混凝土结构，抗渗等级为 S6。8.4m 以下所有结构构件的表面（壁板内外 侧、底板顶面、走道板上下面）均采纳 1 ：2 防水砂浆抹面；8.4m 以上为框架结构，框架填充墙采纳 250mm 加气混凝土块，混合砂浆砌筑。屋面为有组织排水，天沟纵向排水坡度为 1%,在屋面泛水， 雨水及管道穿通处，均应加铺一道防水材料，凡檐处、雨篷及女儿墙压顶处、窗顶处，必须认 真做好泛水滴水处理。排雨水管采纳① 1UPVC。外墙四周均为 8mm 宽混凝土散水，坡度 4%。二、水文地质情况施工处于降雨不稳定阶段，目前水位 17.2m，设计最高水位 18.2m,水库为备用水源，不能放 水施工；取水泵房下部钢筋混凝土只能在水下施工，根据工程地质勘察报告 ZK14 钻孔情况，①粉 砂：褐黄色、褐红色，顶部夹有少量植物根系，以石英质粉粒、细粒为主。为松散岩类孔隙潜水， 富水性和透水性较好，属强透水层，地下水主要接受大气降水和侧向补给影响，地下水位年变幅约 1.5m。三、工程特点、对策与措施本工程施工的特点主要是：一该沉井结构较深，直径较大，实行围堰、降水井降水和周边对称 挖土控制，确保平稳下沉。二是本工程各个专业多，施工组织要求高，必须做好总体部署和施工协 调，做到有序施工，衔接合理，确保总工期如期完成。工程项目特点和难点对策与措施沉井降水土质差、含水量高。⑴ 采纳有效的深井降水措施。⑵ 深井布置根据作业范围实行在围堰四周布置。⑶ 配备性能良好的深井泵，并安排专业人员施工，维 护施工期间的正常运转。沉井施工沉井结构深，面积大，土质差。⑴ 充分做好降水措施，以保证沉井施工顺利进行。⑵ 结构深度较深，土质变化大，实行连续施工等措施。⑶ 结构周边冲土必须对称进行。工程总体专业多，施工作业交叉进行。⑴ 做好总体布置和施工平面布置。⑵ 配备...
