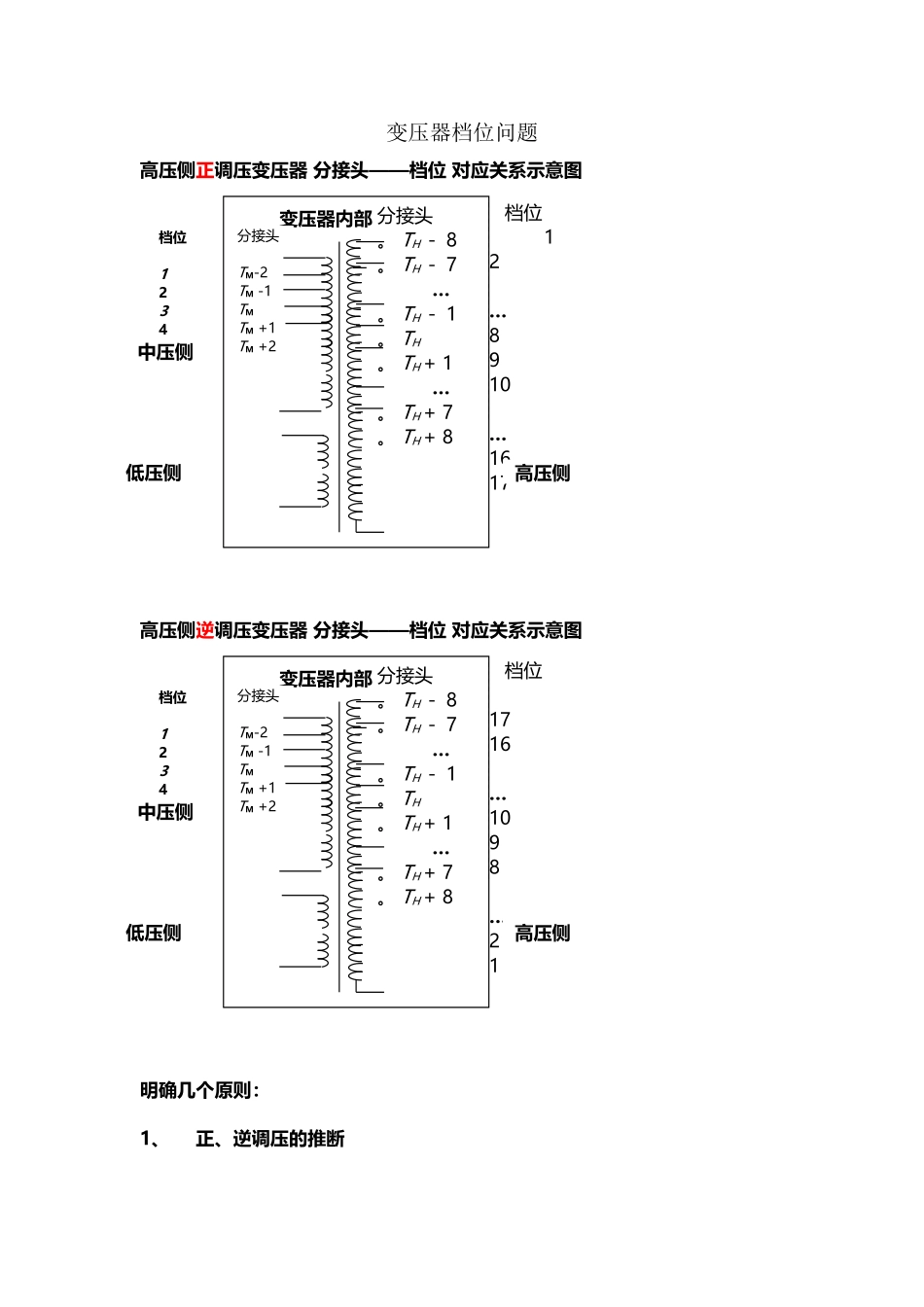

变压器档位-分接头关系(2页)Good is good, but better carries it.精益求精，善益求善。变压器档位问题高压侧正调压变压器 分接头——档位 对应关系示意图高压侧逆调压变压器 分接头——档位 对应关系示意图明确几个原则：1、正、逆调压的推断变压器内部分接头 TM-2 TM -1 TM TM +1 TM +2 档位 1 2 3 4 5 分接头 。 TH－ 8 。 TH－ 7 …。 TH－ 1。 TH 。 TH + 1… 。 TH + 7 。 TH + 8 档位 1 2 …89 10… 16 17变压器内部分接头 TM-2 TM -1 TM TM +1 TM +2 档位 1 2 3 4 5 分接头 。 TH－ 8 。 TH－ 7 …。 TH－ 1。 TH 。 TH + 1… 。 TH + 7 。 TH + 8 档位 17 16 …109 8… 2 1中压侧低压侧高压侧中压侧低压侧高压侧通常情况下，变压器只有一侧为有载调压。对于高压侧有载调压是否正调压的推断如下根据用户信息，高压侧升档，（中）低压侧电压升，变压器为正调压；反之，逆调压。根据主变台帐或者参数信息表（示例参数信息需要补充），确认变压器调压方式。通常情况下，主变高压侧均为正调压！！！对于中压侧有载调压是否正调压的推断如下根据用户信息，中压侧升档，中压侧电压升，变压器为正调压；反之，逆调压。根据主变台帐或者参数信息表（示例参数信息需要补充），确认变压器调压方式。通常情况下，主变中压侧均为逆调压！！！2、额定档位的确定形如 这种对称情况下的额定档位，额定档为 9形如 这种不对称情况下的额定档位，额定档为 33、档位调整后对电压的影响假如低压侧为 pv、vθ 节点，调整档位后，电压变化正常调压方式反方向表现于高压侧。.？、！&"?！[—（*!:;<$~>>|》">~】@(%】
